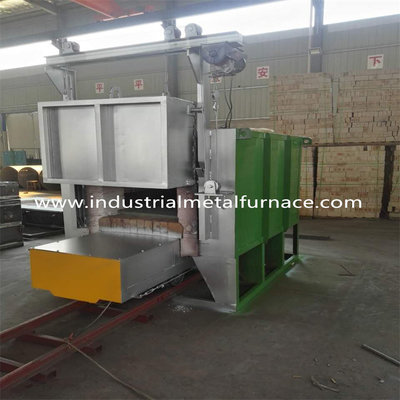

Customized 3.5 *1.5 *1.2 Electrical Resistance T4 アルミニウムパーツのための老化熱処理炉
ボギー炉は,主に様々な鋼鉄構造部品,アネリング,その他の熱処理に使用されます.
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定位電源 | 200Kw + 5% (1-100%) 調整可能 |
| 2 | 電源 | 380V,3相,50Hz |
| 3 | 指定温度 | 650°C |
| 4 | 空炉の加熱率 | ≤1.2h |
| 5 | Heating element connection メソッド 熱元素接続 メソッド | YY |
| 6 | 温度均一性 | ±5°C |
| 7 | 計器温度制御の精度 | ±1°C |
| 8 | 実用的な作業サイズ | 3500×1500×1200mm (L*W*H) |
| 9 | 制御区域 | 2つのゾーンと2つの追加の温度測定点 |
| 10 | 空炉損失電源 | ≤10% |
| 11 | 温度制御 | SCR,PID regulator,SHIMADEN電気温度コントローラ,通信装置 15インチタッチスクリーン制御, プロセスカーブの設定と保存と歴史的なデータ保存,クエリそしてダウンロード. |
| 12 | オーブンの外壁の温度上昇 | <40°C |
| 13 | 暖房エレメント材料 | 0Cr25AL5 (ストライプ) |
| 14 | 炉底プレートの材料 |
ZG30Cr18Mn12Si2 耐熱鋼 総厚さ: 30mm |
| 15 | 積載方法 | ボギーの表面に持ち上げられ, ボギーは暖房のために駆動されます. |
| 16 | 電気熱処理 炉面形 | 標準的な耐火繊維構造を採用 |
| 17 | オーネスのドアを開け閉める形 | 1セットの1トンの電動ホイスト,上下, 自重圧縮とシール |
| 18 | ボギー入口と出口の形式 | 1セット4KWサイクロイドピンホイール減速機 車輪を動かす |
| 19 | 循環扇風機 | 2セットの7.5KWの循環扇風機,冷却方法は水冷却を採用. |
| 20 | ガイドプレート | 2ミリ 304ステンレス |

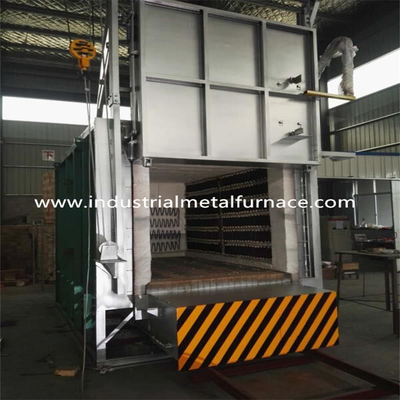

3構造 紹介
ボギーの暖房処理炉は 主に炉殻,炉内膜,炉門,荷重ベアリングボギー,
ボギー トラクション メカニズム, オーナースボディと ワークショップ シーリング メカニズム; heating elements and fixing devices; furnace
熱気循環システムなどです
この老化熱処理炉の熱気循環システムは 主に2つの遠心扇風機とステンレスで構成されています
スチールガイドプレート
循環扇風機によって,効果的作業領域に均等に吹き込まれます.
扇風機とシャフトの材料は Cr20Ni20で,ベアリングの通常の使用を確保するために,
空気冷却で冷却します
