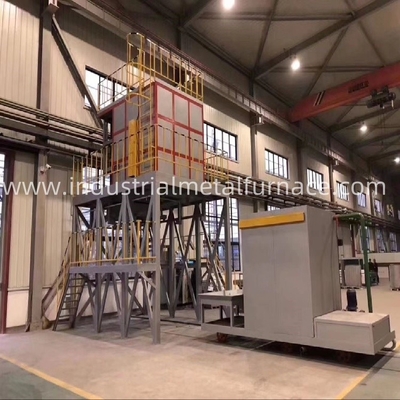

1400×1400×1100mm ダウンダウン 速く 650 度C アルミ T6 熱
処理炉 消し 溶液
1申請
アルミニウム合金固体溶液と冷却熱処理耐性炉は,周期的な動作タイプです
主にアルミニウム合金部品の迅速な消化と溶液処理に使用される抵抗炉.
熱循環が良好で,比較的均一で,このオーブンの作業部品は,吊り操作を採用
温度は
水池の消化 熱付けと保温後,作業部品は,迅速に水池の消化に炉から落ちることができます
10秒以内,冷却処理の質が高くなります.
温度制御システムは,PIDゼロクロージングトリガータイリスターと日本シマデンのインテリジェントを採用
SR13 プログラム可能な温度計です. 炉は安定性があり,紙なしです.
温度と過熱アラームを自動的に記録するレコーダー
作業部件が過熱しない
電気消火炉の機械送電部品は,相互制御と操作を採用する.
2主な技術パラメータ
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定位電源 | 110KW±5% (1-100%の調節可能電力) |
| 2 | 定数電圧 | 380V相: 3P周波数: 50HZ |
| 3 | 指定温度 | 650 °C |
| 4 | 温度制御方法 | SCR,PIDレギュレーター,日本の電気計温度制御, 485通信インターフェースと10.1インチタッチスクリーンU ディスクへの輸出スクリーンショットを撮る 超温アラーム |
| 5 | 熱帯の数 | 1 ゾーン |
| 6 | 接続方法 | Y |
| 7 | オーブンの温度均一性 | ± 5°C |
| 8 | 温度制御の精度 | ± 1°C |
| 9 | バスケットの内面寸法 | 1400×1400×1100 mm |
| 10 | 消し落とす時間 | ≤ 10秒 |
| 11 | 空炉の加熱時間 | ≤1時間 |
| 12 | 計器の温度制御の精度 | ≤ 10KW |
| 13 | 循環扇風機の電源 | 7.5KW 4極変頻扇 1セット |
| 14 | 負荷を持ち上げるモーター | 2トンのダブルスピードリッチ,上 10m/min,下 20m/min. 上げ速度は10/20m/min. 双速モーター,電磁ブレーキ,双速電気制御ボックス19cmの直径の20mの鋼鉄ロープ.5ミリ |
| 15 | 炉側外壁の温度上昇 | ≤ 35 °C |
| 16 | 負荷能力 | <1200Kg |
| 17 | オーブンのドアを固定する方法 | シリンダー・クランプ |
| 18 | 加熱方法 | 周囲の抵抗ベルトの加熱 |
3構造 紹介
電気炉T6のドロップボット構造は,加熱炉,リフティングメカニズム,
消火装置
制御システムと他の部品
3.1 暖炉
熱炉は,電気炉体,加熱要素,熱気循環装置,ベースからなる.
フレームと炉のドア
閉じるメカニズムなど
10#チャネル鋼 (チャネル鋼フレームの間隔) で溶接されている.
≤800mm) で,炉殻の鋼板の厚さは ≥4mmである.
循環扇風機の熱気流が炉体繊維を掃くのを防ぐことができる.
内部壁の上部は3mm厚の耐熱ステンレス鋼板1Cr18Ni9で溶接されています.
熱気循環装置は,扇風機装置と空気ガイドプレートで構成されています.
熱耐性のある鋼製で,遠心扇風機の刃を形成する.静的
製造過程で,刃と軸の接続はナッツで締めます.
扇風機シャフトは1Cr18Ni9Ti素材で出来ています
ベースフレームは,オーブンの体を置くために使用され,16#大チャネル鋼で溶接されています.
フレームとして溶接された12#チャネル鋼,外壁も
製造されたもの
内部壁は2mm厚の1Cr18Ni9で出来ています. 内面の内面はアルミシリケートも使用しています.
耐火性
繊維で針を刺した綿を隔熱材料と保温材料として使用する.
溶液T6熱処理炉のドアと炉体にはシリンダー圧縮された柔らかいシールが付いている.
オーブンの後に
扉が固定され 円筒を押し上げ 綿繊維を柔らかいシールにします
材料のバスケットは 304ステンレス鋼の四角管と 304ステンレス鋼のプロフィールでできています.
移動式水タンク:移動式消火水タンクは,厚さ5mmの304ステンレス鋼板と大きな
底部フレームは14#チャネル鋼で溶接され,水循環は
装置は4KWの温水ポンプです.電気移動メカニズムは,移動水タンクの下に設置されています.
3列に並べられ,車輪を動かすために前部に減速器があります.作業部位を炉から取り出す前に,
電気の移動によって炉体底に移動し,炉体外に開くとき
水槽は,水槽を暖めるためにU型暖房管を装備し,
水温を安定させる電子制御システム
熱力: 45KW
3.2 リフティングメカニズム
引き上げメカニズムは,二速リッチ,荷物バスケット,引き上げチェーン,ローリングホイールなどで構成されています.
シンクがベースフレームの片側にインストールされ,自動ロックを持つ低速率比減速機を採用
充電フレームが任意の位置で止まって減速できるようにする装置
消火タンクに急激にぶつかるから
3.3 制御システム
温度制御システムは,PIDゼロクロージングトリガータイリスターと日本のシマデンのスマートメーターを使用
温度上昇曲線を記録するために紙のないレコーダーを使用し,過熱
作業台が過熱しないようにする.
T6ドロップボトムオーブンの機械伝送部品は,オーブンの制御を導入します.
ドアがわずかに開かれると,換気装置と加熱装置の電源が自動的に切断され,
リフティング装置の電源が自動的に復元される. 充電バスケットが指定された位置に到着すると,
オーブンの位置とオーブンのドアが閉ざされた場合,リフティング装置の電源は自動的に切断されます.
換気器具の電源と加熱装置は,炉のドアが開いた後のみ接続できます.
誤った操作による事故を防ぐために 閉じています
5供給範囲
| 違う 違う | ポイント | 量 |
| 1 | 暖房・消し炉 | 1セット |
| 2 | リフティング装置 | 1セット |
| 3 | PIDタッチスクリーン制御システム | 1セット |
| 4 | 熱対,補償線 | 1セット |
| 5 | トロール | 1セット |
| 6 | ローディングラック | 2個 |
| 7 | ステンレス鋼の移動水タンク | 1セット |
| 8 | 基本図 | 1pc |
| 9 | 設備の一般図 | 1pc |
| 10 | 電気図 | 1pc |
| 11 | 電炉の使用説明書 | 1pc |
6主要な成分リスト
| 違う 違う | ポイント | 名前 |
| 1 | 温度調節器 | 日本 シマデン 楽器 |
| 2 | 電力調節器 | 江蘇・ダンシアン |
| 3 | 抵抗帯 | 北京・ショウガン |
| 4 | 断熱材料 | シャン東・ルヤンググループ |
| 5 | 耐火材料 | 江苏市 |
| 6 | 鉄鋼 | タンシャン鉄鋼,アンシャン鉄鋼 |
| 7 | ステンレス鋼板 | TISCO |
| 8 | タッチスクリーン | MCGS 中国 |
| 9 | 減速機 | 江蘇・イファン・トランスミッション |
| 10 | 2速リッチ | 上海・シェンウェイ |
| 注:上記の構成は,現在の構成要素が利用できないため,顧客が気付かない限り,同等レベルのブランドに変更することができます. | ||
