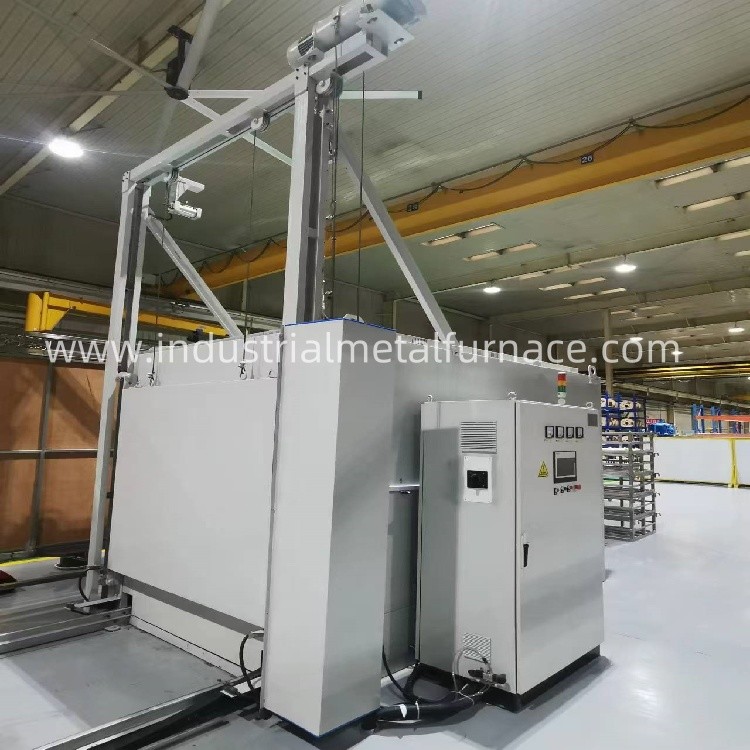

カスタマイズされた185度Cアルミニウム合金老化熱処理炉
1申請
アルミ合金老化耐熱処理炉は,主にサイクル操作型耐熱炉である.
アルミ合金鋳物の老化処理に使用され,冷却処理後,熱処理にも使用できます
300°C以下の空気で他の作業部件を処理する
炉は良い熱循環と比較的均質な温度を持っています.
温度制御システムは,PIDゼロクロスティングトリガータイリスターと日本の島メーターを使用します
熱処理炉は安定性があり,記録するために紙のないレコーダーを採用
温度と過熱アラームを二重制御し,作業部件が過熱しないようにする.
2主な技術パラメータ
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定位電源 | 75KW+5% |
| 2 | 定数電圧 | 380V相: 3P周波数: 50HZ |
| 3 | 指定温度 | 300°C,通常は185°C |
| 4 | 温度制御方法 | PID コントロール,タイリスター コントロール,日本の電気メーター コントロール,10.1インチタッチスクリーン コントロール |
| 5 | 熱帯の数 | 2 ゾーン |
| 6 | 接続方法 | Y |
| 7 | オーブンの温度均一性 | ± 5 °C |
| 8 | 温度制御の精度 | ± 1 °C |
| 9 | バスケットの内面寸法 | 1900×1900×1600 mm |
| 10 | 負荷能力 | ≤ 10秒 |
| 11 | 空炉の加熱時間 | ≤0.5h |
| 12 | 空炉の電源損失 | ≤10% |
| 13 | 循環扇風機 | 2セット 4KW |
| 14 | 炉側外壁の温度 | ≤ 30 °C |
| 15 | トロッキー用電動移動モーター | ≤ 35 °C |
| 16 | オーブンのドア開閉モード |
電動式リフティング
|
3構造 紹介
電気炉の構造は,炉体,加熱装置,制御システム,その他の部品からなる.
3.1 炉体
金属の殻の炉熱処理のフレームは,溶接され,セクション鋼で形成され,外壁は作られています
低熱変形係数を持つ高品質の冷物製鋼板.内面はアルミニウムシリケートを使用します.
耐火性繊維の針刺し綿で 熱を保たれる材料として
内部壁はステンレス鋼板で閉ざされています
暖炉のドアと暖炉のシェルは,また,溶接鋼フレームから作られ,外壁は,また,冷たいローリングで作られています
鉄板で,内面はアルミニウムシリケート耐火繊維で,隔熱として針を刺した綿でできています.
そして保温材料.
材料は12/14チャネル鋼で作られています.
作業場のクレーンと トラックは火炉に駆動されます
箱型炉のドアが閉ざされたとき,それはフィット
熱が散らばらないように,炉口のゴムアスベスト包装にしっかりと押さえてください.
3.2 暖房装置
暖房エレメントは,暖房管を採用し,炉の両側に配置され,0Cr25AL5でできています.
耐久性がある
熱処理炉の安定性と均一性を確保するために,電気抵抗炉は換気装置を装備
(コンプリートセットは外から購入する) そして空気ガイドシステム.換気装置は炉体上部に設置されています.
扇風機は,熱耐性のある鋼製の1Cr18Ni9Tiで,遠心扇風機の刃を形成しています.
空気ガイドプレートと防空シールド. 空気ガイドプレートは炉の上部に設置され,空気ガイド溝があります.
扇風機を入れると,風は扇風機から放出され,両側にある暖房元に均等に吹き飛ばされます.
空気導航溝を通過し,空気盾の下部にある空気導航口を通過して炉に吹き込み,
扇風機の下部にある空気ガイドポートから扇風機に吸い込まれ 放出されます
暖炉から発生する熱を炉に入れて 作業部件を均等に熱します
3.3制御システム
熱処理炉の温度制御システムは,PIDゼロ横断トリガーチリスターと日本のシマデンを使用
温度を制御するスマートメーター. さらに,紙のないレコーダーは温度を記録するために使用され,過熱アラームは,
作業部件が過熱しないようにするために使用する.
電気炉の機械送電部品は,相互制御,つまり電源を導入する.
暖房のドアを開けると,風扇装置と暖房要素は自動的に切断されます.
暖炉のドアが完全に閉ざされた後にのみ接続できます.
誤った操作による機能障害や事故
