金属線と棒のための熱処理炉 950C 最大温度 320kW パワー 3 熱帯 エネルギー節約設計
1装置 電気熱処理炉の用途
これは,金属ワイヤの一般的な軟化,焼却,球状化熱処理に使用されます.
これは,比較的酸化しない,エネルギー節約の周期的な熱処理です.
熱処理プロセスに使用できます.
高温焼却を950°C以下にします.
炉内での密封が強く,高炉温の均一性,良い省エネ
操作が便利です
2メイン技術的な Pアラメーター
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定数熱力 | 320kW+5%(1-100%の電力を調節可能) |
| 2 | 指定温度 | 950°C |
| 3 | 一般温度 | 720〜850°C |
| 4 | 電源 | 380V,3相,50Hz |
| 5 | 熱帯の数 | 3つのゾーン (上,中,下) |
| 6 | 炉のマフルタンクの実用的な作業サイズ | Ø 2150 × 2500mm (直径×高さ) |
| 7 | 温度均一性 | ±10°C |
| 8 | 温度制御の精度 | ±2°C |
| 9 | 空炉の電源損失 | ≤ 10% |
| 10 | オーブンボディとオーブンカバーの開口 | 工場クレーンで開閉 |
| 11 | 加熱方法 | オーブンの側壁 + オーブンの底 |
| 12 | 炉底の設計負荷容量 | 最大 10t |
| 13 | 炉の外壁の温度上昇 | ≤ 45°C |
| 14 | オーブンの加熱方法 | 作業台を上げ,炉のマフルタンクで加熱する. |
| 15 | 温度制御方法 | PIDタイリスター制御 日本 シマデン 超温アラームと超温アラームのインテリジェント機器温度制御 |
| 16 | パワーコントローラ | 智能的な温度制御装置に接続されたタイリスター時間比例の電源調節器. |
| 17 | オーブン内膜の種類 | 耐火性繊維構造,重量耐火性レンガで作られた炉底 |
| 18 | オーブンのマフルタンクシールタイプ | 高温シリコンシール 冷却方法:水冷却 |
| 19 | プロセス終了冷却システム | 急速冷却吹風機 + 空気出口 |
3設備構造
RJさん2- 320-9型 穴型 熱処理耐性炉は主に炉から構成されています
機体,炉蓋,加熱装置及び固定装置;電気制御システム;炉
自動温度制御システムなど
シェル: フレームは安定性を保証する. 外壁は, ≥4mmの鋼板 (10#~12#) から成る.
鉄鋼そして6mm の底面プレート)標準に塗装され 高...
温度の高い塗料キーパーツ

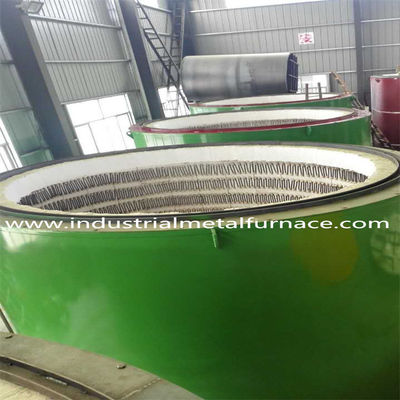

壁面: 上質 な 耐火 繊維 を 用い て 造ら れ た 完全 繊維 構造.
プリ -圧縮繊維ブロック (≥230 kg/m3) は,不?? 鋼の丸い鋼で固定されます.
隔熱は≥320mm厚い.底には高アルミナレンガがあり,拡張関節があります.

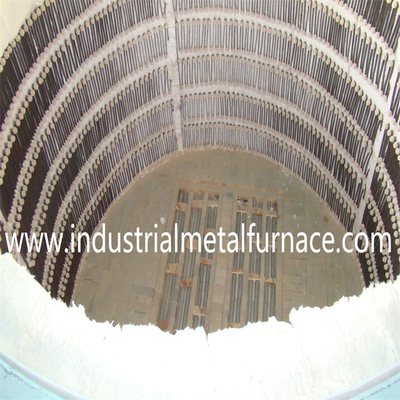

ストリップヒート対象となる要素耐熱プレート
0Cr25Al5合金から作られ,波紋抵抗ベルトは,設置されている
側面そして底.特殊な模具とセラミックスクリューが使用されます. 3つの加熱エリアがあります.
と独立したグループです鉛の出力棒は φ16 0Cr25Al5で,ワイヤリングクランプは
クロムで覆い抵抗ベルトの中立点ゼロ - 接続

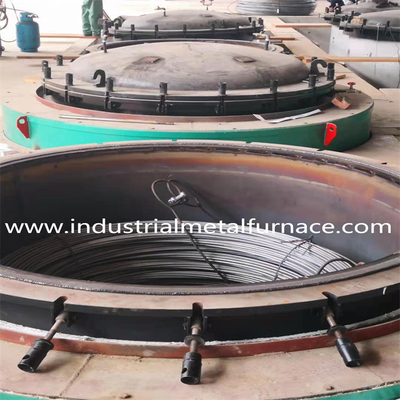

マフルタンク: 10mm 321ステンレス鋼プレート (10mm底),丸いで作られた
圧力 -封印された厚さ30mmの炭素鋼のフレンジは
グラフィットシールリング25mm A3321型ステンレス鋼で覆われたシート金属
隔離箱は14 - 16で密閉されています手動スクリュー
保護空気装置: 炉蓋には空気入り口,排気口 (両方) があります
と手動バルブ圧力インジケーターとリフティングリング
4タッチスクリーンページ:
5供給の範囲
| 違う. | ポイント | Q??ty | コメントs |
| 1 | オーブンの体 | 1セット | 炉底板を含む |
| 2 | 321 ステンレス鋼炉のマフルタンク | 1セット | 断熱された不?? 鋼炉蓋 |
| 3 | 熱装置 | 1セット | 抵抗帯 |
| 4 | 温度制御システム | 1セット | |
| 5 | コントロールキャビネット | 1セット | |
| 6 | 日本 シマデン 温度調節器 | 3セット | |
| 7 | ティリスター | 9セット | |
| 8 | 補償線 | 60m | |
| 9 | 熱対 | 3個 | K型 0-1100 |
| 10 | サポートする電気 | 1セット | コンタクター,空気スイッチ,アンペアメーター,ヴォルトメーター,熱リレー,スイッチなど |
6.M についてコンポーネントリスト
| No について | ポイント | 原産地 |
| 1 | 温度調節器 | ニッポン・シマデン |
| 2 | ティリスター | 江蘇・ダンシアン サーリスト技術 |
| 3 | 抵抗帯 | ショウガン,北京 |
| 4 | 断熱材料 | シャン東・ルヤンググループ |
| 5 | 耐火材料 | 江苏市 |
| 6 | 鉄鋼 | タンシャン鉄鋼,アンシャン鉄鋼 |
| 7 | ステンレス鋼板 | TISCO |
| 8 | バキュームポンプ | 上海 |
| 9 | タッチスクリーン | MCGS 中国 |
| コメント:供給者は,現在の部品が入手できないため,部品のブランドを同等のものに変更する権利があります. | ||
7販売後サービス
熱処理炉の保証期間は,
販売者は,炉を修理したり,壊れた部品を交換したりします.
製造上の欠陥が故障の原因である場合,
労働者は,購入者自身か,販売者によって,一定の料金で修理されます.
(易着用部品,高温部品の自然消費は,この項に含まれていません.
保証について)
