1適用する

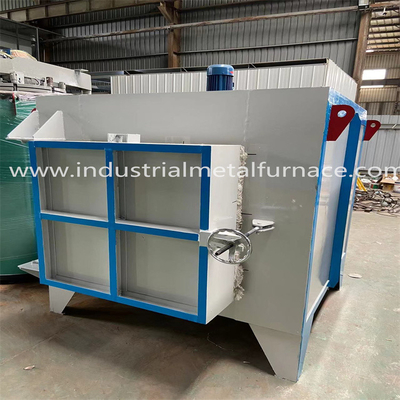

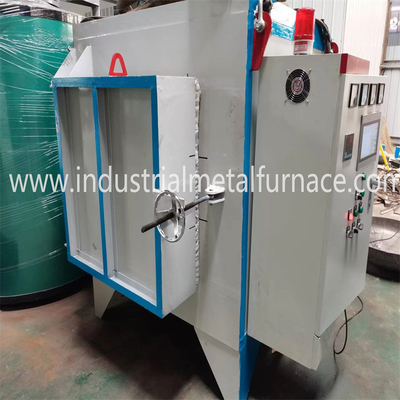

RX3-25-12電動ボギー暖炉は,主に中型または小型の金属または合金部品の熱処理に使用されます.
2主な技術パラメータ
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定位電源 | 25Kw (1-100%) 調節可能 |
| 2 | 電源 | 380V 3P 50Hz |
| 3 | 指定温度 | 1200°C(調節可能,正常作業温度: 1150°C) |
| 4 | 制御区域 | 1 ゾーン |
| 5 | 実用的な作業サイズ | 500×500×500mm (D×W×H) |
| 6 | 温度均一性 | ±10°C |
| 7 | 温度測定精度 | ±1°C |
| 8 | オーブンの表面温度上昇 | ≤50°C |
| 9 | 空炉の電力消費量 | ≤10% |
| 10 | 温度制御方法 | SCR,PIDレギュレーター シマデン温度コントローラ シメンスPLC10インチタッチスクリーン 温度プロセス曲線記録と出力機能 |
| 11 | 暖房要素 | 0Cr27AL7Mo2 |
| 12 | ボギーの表面プレート | ニン7N |
| 13 | 作業部品の積載方法 | ハックで懸垂棒 (310S) にぶら下がる |
| 14 | オーブンの内膜 | 高アルミニウムシリケートアルミ繊維ブロック |
| 15 | オーブンのドアを開ける方法 | 螺旋式緊縮装置の側開口ドア |
3構造 紹介
RX3-25-12暖炉は,主に炉体,内膜,炉扉,暖房要素,温度制御システムで構成されています.
3.1 毛皮nac体
炉体鋼構造は6~8#の断面鋼と3~12mmの鋼プレートでできています.横柱と裏柱は断面鋼でできています.断面鋼筋で強化されている炉の外壁は2層のプライマーと2層のコーティングペイントで塗られています.炉の主要な部分は耐熱ペイントで塗られています.
3.2 敷き布団
箱型オーブンのボディは耐火レンガと繊維で作られている.使用された内膜材料は,丸い鋼部品で固定された高品質のアルミ繊維である.アルミ繊維は,ブロックに前圧縮されます (圧縮重力: ≥235Kg/m3この耐火性層構造は,低熱伝導性,強い抗衝撃能力,抗侵食性の利点があります.敷き布団の総厚さは325mmシリケートアルミ繊維は最大温度1250°Cに耐える.
3.3 オーブンのドアとドアアップダウンシステム
箱型炉門は,全繊維の内膜と鉄筋構造の外蓋で構成されている.ドアフレームは12mmの鋼板でできています.オーブンのボディの内膜と同じです. オーブンのボディの内膜は,. 炉の全体構造は,加熱中に形状を維持する. ドアは側開口型である. ドアは手動で側を開く.
3.4 炉底:
炉底は耐火石材で,厚さ30mmのNi7Nボギー表面プレートで構成されています.負荷を支える底面は平らです.熱耐性鋼底板の層は,負荷を担うことを確保し,炉のワイヤの使用寿命を保護するために敷く.
底面内膜:複合材内膜は,一流の高アルミナ耐火レンガ,軽量耐火レンガ,隔熱レンガなどで作られています.暖房エレメントの設置溝は,内膜に構築されています, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structure製造中,膨張関節が残され,加熱すると内膜が膨張して損傷しないようにします.
3.5 暖炉
加熱要素: 0Cr27AL7Mo2耐性合金耐性帯は,左壁と右壁,炉底と炉底に設置されている.
3.6 電気制御システム
温度制御: PID制御は,インテリジェントのシマデン温度制御を使用して温度制御に採用されています.各温度ゾーンの最適な制御が達成できますオーブンの最適PIDパラメータを計算して理想的な温度安定性を達成できます.
このシステムは熱処理炉の温度を制御する.
プロセスの要件に従って,インテリジェント温度コントローラに設定した後,それは温度ゾーン制御に割り当てられます.信号を下層へ送る温度データを各エリアの上部機器から収集する.
主電源が入れると,デバイスはスマート機器の設定に従って電炉を制御します.
電力制御:制御実行システムは,ラジエーターと完全な空気冷却システムで装備された高電力トリガーシステムを採用します.自動空気スイッチを装備し,二次保護電気暖房装置の各グループには,電圧計,電圧計,電気暖房装置のオン/オフ指示器が装備されている.安全使用を保証するロック保護と安全接地措置を制御する.
4構成要素 原産地
| 違う 違う | ポイント | 原産地 |
| 1 | 温度調節器 | シマデン,日本 |
| 2 | 暖房要素 | ショウガン |
| 3 | 繊維綿 | ルヤン,シャングドン |
| 4 | 電気部品 | デリックス |
| 5 | 熱カップル | K型 アンヒ |
| 6 | タッチスクリーン | MCGS |
| 注記:上記のコンポーネントは,現在のコンポーネントが利用できないため,他の同等のコンポーネントに変更される可能性があります. | ||
5設置
オーブンは顧客自身が設置し,サプライヤーは英語の使い手帳を用意します.オンラインサポートとガイドビデオは,世界中の現在の流行病状況のために顧客のために提供されています..
6販売後サービス
オーブンは出荷日から13ヶ月間保証されます.保証期間中,製造欠陥による損害が修復または交換されます.損害が購入者自身によって引き起こされた場合,購入者は一定の割合で請求されます..
