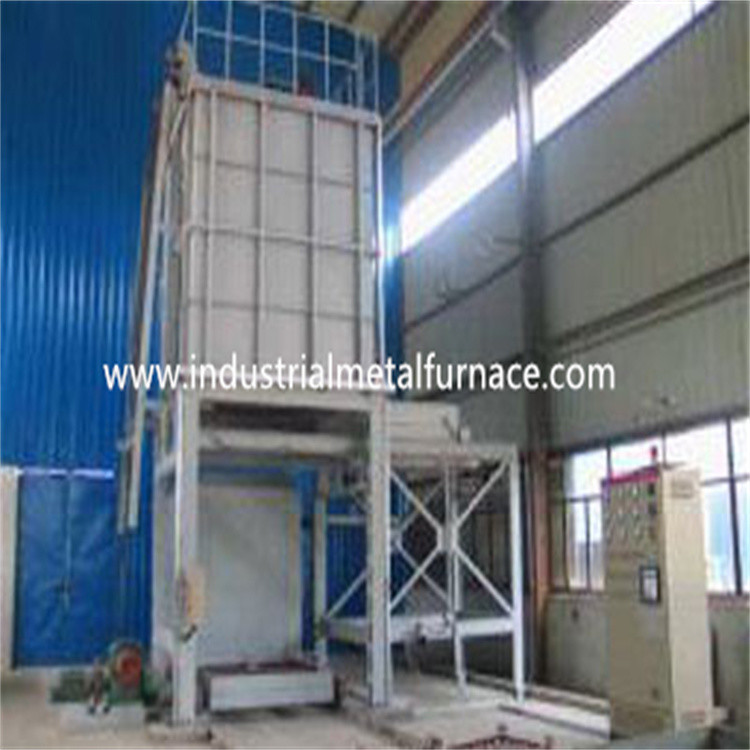

650程度のアルミ合金の急速な癒やす炉T6の熱処理プロセス
1.Overall眺め
熱処理の抵抗炉を癒やすアルミ合金はアルミ合金の鋳造の急速な癒やし、和らげることのような堅実なソリューションの処置のために主に使用される周期的な操作の抵抗炉である。
2.Advantages
炉の工作物はよい熱周期の州およびユニフォームの温度の掛かる操作を、採用する。
暖房および保有物の段階の完了が炉から12秒以内のプールの癒やす媒体に、工作物すぐに下ることができた癒やす処置の質が高い後。
温度調整システムは理性的な温度調整のメートルとのPIDの零交叉の制動機のサイリスタそして上海Guolongの高精度を採用する、速い癒やす熱処理の炉はよい安定性および過熱警報を工作物の温度がoverhigh行くことを保障する備えている。
抵抗炉の各々の機械伝達部品は連結制御および操作を採用する。
3.Main技術的な変数
（1）評価される力:100kW ± 10%
（2）評価される電圧:380V、3P、50Hz
（3）評価される温度:650 ℃
（4）温度調整モード:PID制御
（5）熱する地帯の数:1つの地帯の関係方法:Y;
（6）炉の温度の均等性:≤± 5の℃
（7）温度調整の正確さ:± 2の℃
（8）有効なワークスペースのサイズ:1300×1300×1300mm
（9）転送時間を癒やすこと:≤ 12s （工作物水に開いた炉のドア）
（10）空の炉の加熱時間:≤ 2H
（11）空の炉の損失力:≤ 12KW
（12）ファン力:3kw
（13）充満持ち上がるモーター:二段変速式モーター
（14）炉の側面の外壁の温度:≤ 35の℃
（15）バスケット:1セット
4.Structure導入
電気熱処理の炉の構造はメカニズム、制御システム、等を癒やす暖房の炉、持ち上がるメカニズムで構成される。
4.1熱する炉
炉ボディの貝フレームはプロフィールの鋼鉄によって溶接され、内部の壁は1Cr18Ni9Ti耐熱性ステンレス鋼の版によって溶接される。同時に、内部のchamberrのステンレス鋼の版の変形を高温で避けるために、ステンレス鋼の版はまた拡張スロットを備えている。ライニングはすべての繊維の構造であり、ゴム製 アスベストスの版の層は熱絶縁材の役割を担い、腐食から炉の貝の表面を保護する炉の貝の内部の表面に付す。
急速な癒やす熱処理の炉のための発熱体は0cr25a15合金が付いているストリップに押され、絶縁の磁器の管でスリーブを付けられ、そしてステンレス製の円形の鋼鉄を通した炉ボディの内部の部屋で固定される。この構造抵抗のストリップは熱放散および循環を促す炉のまわりで掛かる。発熱体はY関係方法を採用する。表面の負荷は1.6w/cm2の下で装置の耐用年数を延長するために制御される。
熱気の循環装置はファン装置および空気ガイド版で構成される。ファン装置は炉ボディの上に置かれ、ファンは遠心ファン・ブレードに1Cr18Ni9Ti耐熱性鋼鉄から成っている。空気ガイド版は1Cr18Ni9Ti耐熱性鋼鉄から成り、複数の支持の棒を通した炉の内部の壁で固定される。抵抗のストリップは中包まれ、炉のユニフォームの温度を作るために抵抗のストリップによって出る熱は熱気の循環システムを通して熱的に循環される。換気装置はT6熱処理の炉の容積および強制熱気の循環に従って均一炉の温度の条件を満たすためになされる。
基礎フレームは炉の部品に荷を積むために使用され、セクション鋼鉄と溶接される。
炉のドアの貝は鋼鉄と溶接され、ライニングはすべての繊維の構造である。
炉のドアと炉ボディ間のシーリングは働くためにみみずギヤ減力剤を採用しきちんと整っていた後自動慣性のシーリングは遂行される。
抵抗炉は充満トロリーが装備されている。
4.2持ち上がるメカニズム
持ち上がるメカニズムはウィンチ、負荷フレーム、持ち上がる鎖、圧延の車輪、等で構成される。
ウィンチは基礎フレームの1つの側面で取付けられている。低速比率の減力剤を採用し、落ちる時充満フレームはあらゆる位置にとどまり、減速することを保障できる自動閉鎖装置が癒やすタンクの充満フレームの急速な影響を防ぐことを、装備する。
持ち上がるモーターは遅い二段変速式モーターを採用し、持ち上がるとき速い降りるとき。
負荷フレームはユーザーの要求に従ってセクション鋼鉄か円形の鋼鉄から成り、1セットは提供される。
4.3制御システム
温度調整システムはPIDの零交叉の制動機のサイリスタおよび温度を制御するために上海Guolongの理性的なメートルを採用する。それに工作物の温度がoverhigh行かないことを保障する過熱警報機能がある。
電気熱御馳走炉の機械伝達部品は連結制御を採用する、すなわち、炉のドアの後でわずかに開けられる、換気装置の装置および暖房の部品の電源は自動的に断ち切られ、持ち上がる装置の電源は自動的に元通りになる。充満フレームが炉の指名位置に達した後、持ち上がる装置の電源は炉のドアが閉鎖しているとき自動的に断ち切られる。炉のドアが閉まった後misoperationによる事故を防ぐために、ファン装置および発熱体の電源は接続することができる。
