1.Application

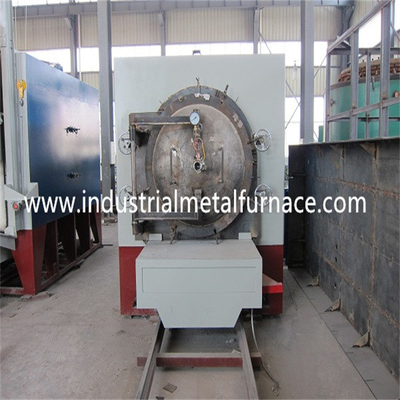

トロリー タイプ真空の熱処理の炉は850 ℃の下の窒素のガスで一般的な小-中型の金属または合金の部品の熱処理そして暖房のために主に使用される周期的な操作の抵抗炉である。それに均一炉の温度、単純構造、簡単な操作および低負荷の消費の利点がある。
2.Technical変数
1. 評価される力45KW
3-phase 2Rated電圧380V 50Hz
3. 評価される温度850の℃
4Working次元（長さ、幅および高さ） 1000×800×600mm;
5Heating要素の関係方法:Y;
6. 温度調整モード:PID制御;
7. 炉の温度の≤± 10の℃の均等性;
8. 炉の側面の≤ 40の℃の外壁の温度の上昇;
9. 空の炉の加熱時間の≤ 2H;
10. 空の炉の損失力の≤ 18%;
11. 真空の程度0.001トル;
12Vacuumポンプ:質の陶磁器のブランド;
3.Service状態
3.1屋内使用;
3.2金属および絶縁材を重大な損傷できる伝導性の塵、爆発性のガスおよび腐食性のガスがない;
3.3明らかな振動および乱れ無し。
4. 構造の紹介
この一連の電気熱処理の炉の構造は炉の貝、炉ライニング、発熱体、炉の底板、炉のドア装置および制御システムで構成される。
炉の貝を扱う熱はセクション鋼鉄および鋼板が付いている箱の貝に溶接され、炉は煉瓦構造である。炉と炉の貝間のギャップは熱絶縁材および熱保存のための高温抵抗力がある繊維およびdiatomiteの第一次製品でうめられる。
発熱体はocr25al5抵抗ワイヤーが付いている炉の両側に置かれる。発熱体は鉛の棒を通した炉ボディから導かれ、電源と接続される。
炉カバー:それは空気抽出の港（を含む手動弁）、インフレーション弁（を含む手動弁）、排気ポート（を含む手動弁）、炉の圧力表示器および安全弁が装備されている。
炉におおうタンクを掃除機をかけなさい:それはステンレス鋼と溶接される。上部端の表面は炉カバーによって埋め込まれるアスベストスのパッキング シーリング リングと埋め込まれる。1つに炉カバーおよびタンクを接続するのにタンクのシーリングを保障するために使用されている手動圧縮ねじは上部端の表面の円周に沿って取付けられている。
真空システム:熱処理炉および装置は2xシリーズ回転式ベーンの真空ホースおよび速い関係が装備されている機械真空ポンプを採用する。真空ポンプの構造および操作の条件については真空ポンプマニュアルを見なさい。
炉の上に熱電対の穴がある。使用中場合の電気炉制御キャビネットを通して炉の働く温度を制御するために、熱電対は炉に挿入される。
