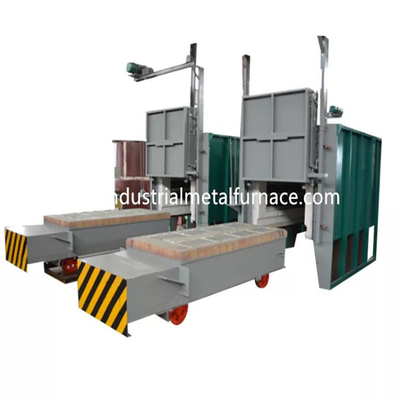

2200の×の電気1800の× 1000mm Customzied
シャフトの鋳造物鋼鉄金属部分のための熱処理の炉
1. 適用
RT-210-12電気ボギー炉炉は主にのために使用される
鉄骨構造の部品の熱処理は、鋼鉄部品、シャフトを投げた
棒部品、工具鋼プロダクト、等。
2. 構造導入
RT-210-12ボギー炉炉は炉で主に構成される
ボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、
発熱体および温度調整システム。
2.1の炉ボディ
車の最下の炉ボディ鉄骨構造はなされる
8-10#部門別の鋼鉄および≥3mmの鋼板から。側面の柱
背部柱は部門別の鋼鉄からなされ、と補強される
部門別の鋼鉄bracings。炉の外的な壁はと塗られる
プライマーの2つの層、およびコーティングのペンキの2つの層。の主要部分
炉は耐熱性ペンキと塗られる。
並ぶ2.2
Thのevertic熱処理の炉ボディは全繊維システムと造られる。
使用されるライニング材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。
アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:
次に≥230Kg/m3）および円形のステンレス鋼の部品炉ボディに固定。
この処理し難い線構造に強い低熱伝導性の利点がある
耐衝撃性容量およびanti-erosion。ライニングに325mmの総厚さがある。
ケイ酸塩 アルミニウム繊維は1260℃の最高温度に抵抗する。
円形の鋼鉄固定の部品の材料は1Cr13である。
2.3の炉のドアおよびドアのup-downシステム
熱処理の炉のドアは全繊維のライニングで構成される
そして鉄骨構造の包装。戸枠は10mmの鋼板から成っている
12mmの部門別の鋼鉄。ドアはケイ酸塩 アルミニウム繊維のブロックと同じ造られる
炉ボディのためのそれとして。炉の全面的な構造は形を維持する
熱されている間。
ドアの方法の運転:炉のドアは電気で上向きそして下方に持ち上がる
起重機によって。そしてそれは炉のドアの自己重量密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、耐熱性処理し難いbricklayingボディで構成される
ボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは14#ビームおよび12mmの鋼板からなされる。ボギー
満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトは作られる
45#鋼鉄およびそれから扱われる熱は-ある。伝達軸受けは重いタイプ柱である
重量に耐えることを忍耐。合計2組がの車輪あり、各車輪は直径である
300mm。ボギーはモーターを備えられる。そして運転モーターはブレーキがかかる速度が装備されている
慣性を開始で取り除き、動きを停止する減少装置。2限界がある
ボギーのオーバートラベルを避けるスイッチ。
bricklayingボディ:ボギーは高いアルミナの耐火れんがの重い組合せと造られる、
軽い耐火れんがおよび熱保存の煉瓦。ボギーのbricklayingボディは持っている
発熱体の容易な取付けのための発熱体の設置スロット。影響を与えられる
部品および体重負荷区域は重いタイプ高いアルミニウム耐火物と特にbricked
煉瓦。熱されたときまた処理し難いライニングの拡張のために残っている自由空間がある。
ボギー面板:30mmの最高の働きを用いる厚いCr25Ni20Si2耐熱性鋼鉄投げる部品
temperature≤1200℃.それはスケールが発熱体スロットに落ちることを防ぐことができる
短絡を形作る。
ボギー移動メカニズム:ボギーにself-moving方法がある。減少ギヤ ドライブ
動くボギー車輪。ボギー動きは滑らか、安定している。
炉のドア、炉ボディおよびボギーの中のシーリング:炉のドアの間の密封
そして炉ボディは炉のドアの自己重量を通ってある。ボギー間のシーリング
炉ボディは柔らかく特別な形の煉瓦および繊維の綿のブロックを通ってある。
2.5発熱体
発熱体:0Cr27AL7Mo2抵抗の螺線形形の合金の抵抗のストリップはある
2つの側面に取付けられる。抵抗のストリップは特別な型を通して、作り出される
磁器の釘によって炉壁に取付けられている。そしてその間磁器のガスケットがある
短絡を避ける繊維の壁および抵抗のストリップ。2つの熱する地帯がある。
すべての鉛のコンダクター棒はφ16 0Cr27AL7Mo2材料から成っている。
2.6電気制御システム
温度調整:熱処理の炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算し、達成するべき自己同調機能がある温度
一定温度。温度調節器に過熱警報の機能がある
そして熱カップルの破損保護。
炉に間の連結を制御するための2つの温度調整の地帯がある
温度および車両移動。各地帯は過熱警報と置かれる。
熱するループは二重方向SCRおよび制動機制御を採用する。力は調整される
時間の比例した正規の方法。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
空冷システム。また空気スイッチがある。熱するループは電流計が装備されている、
電圧計、発熱体のオンオフの表示器、連結の保護パワーで、および安全
手段を埋めること。
動き制御:制御システムの主制御ドアのup-downの動き、ドア
圧縮およびドアの内部の動き。また動きは必ずしもへのつながる
操作の安全を保障しなさい。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な210KW （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
1200℃ （働く温度:1100℃） |
| 4 | 管制圏 | 2つの地帯 |
| 5 | 有効な働くサイズ | 2200×1800×1000mm （L×W×H） |
| 6 | 発熱体の関係 | Y |
| 7 | 温度の均等性 | ≤±10℃ |
| 8 | 温度の測定の正確さ | ±1℃ |
| 9 | 空の炉のパワー消費量 | ≤18% |
| 10 | 温度調整方法 | SCRのPIDの調整装置;過熱警報が付いているShimadenの温度調節器; |
| 11 | 炉の表面温度の上昇 | <45℃ |
| 12 | 発熱体 | 0Cr27AL7Mo2 （ストリップ） |
| 13 | ボギー面板 | Cr25Ni20Si2の30mmの厚さ、耐熱性鋼鉄 |
| 14 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 15 | 炉のドアの入り口方法 | 1ton炉のドアの自己重量密封される電気起重機のup-down |
| 16 | ボギー移動方法 | 3KW cycloidalピン ギヤ速度減力剤によって |
| 17 | 炉ライニング | 高温処理し難い繊維 |
| 18 | 炉ボディとボギー間のシール | 繊維の綿および特別型brick+fiberのブロックおよび繊維の綿の倍のシール |
