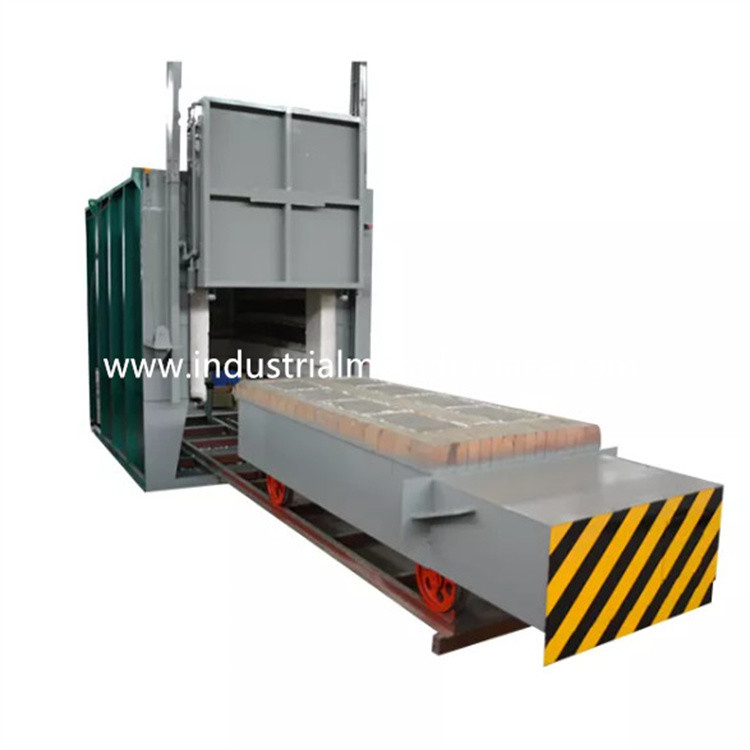

5000×2500×1500mmの産業電気ボギー熱処理
PLC制御を用いる炉
1. 適用
RT3-600-12電気ボギー炉炉は主にのために使用される
鉄骨構造の部品のアニーリングそして解決の熱処理、合金
部品およびステンレス鋼の部品、等。
2.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な600KW （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
1250℃ （正常な働く温度:850-1200℃） |
| 4 | 非負荷炉の温度の上昇の速度 | ≤2.5時間 |
| 5 | 管制圏 | 4つの地帯 |
| 6 | 有効な働くサイズ | 5000×2500×1500mm （L×W×H） |
| 7 | 炉の全面的なサイズ |
5800×3600×2950mm （L×W×H） 高さは炉の戸枠の高さが含まれていない |
| 8 | ボギー全面的なサイズ | 6100×2600×950mm （L×W×H） |
| 9 | ボギー中および外の動きの長さを含む建坪 | 12500*3000mm （L*W） |
| 10 | 発熱体の関係 | Y |
| 11 | 温度の均等性 | ±10℃ |
| 12 | 温度の測定の正確さ | ±1.5℃ |
| 13 | 非負荷炉のパワー消費量 | ≤18% |
| 14 | 温度調整方法 |
SCRのPIDの調整装置;485の通信用インタフェース、10.1インチのタッチ画面（輸出、screenshotsおよび他の機能は、履歴データ、貯蔵プロセス、過熱警報とのUディスク記録できる）が付いているShimadenの温度調節器 接触screen+PLC制御:タッチ画面は顧客のコンピュータに接続される。コミュニケーション モード:Modbus tcpインターフェイス。炉制御キャビネットは顧客のコンピュータに実時間データを送信し、顧客のコンピュータは炉の操作そして暖房を遠隔に制御できる。 |
| 15 | 炉の表面温度の上昇 | <45℃ |
| 16 | 発熱体 | 0Cr27AL7Mo2 （ストリップ） HRE |
| 17 | ボギー面板 | Cr25Ni20の30mmの厚さ、耐熱性鋼鉄 |
| 18 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 19 | 炉のドアの入り口方法 | 2tonドアの自己重量密封される電気起重機のup-down |
| 20 | ボギー移動方法 | cycloidalピン ギヤ速度減力剤によって |
| 21 | ボギー運転力 | 5.5KW |
| 22 | 炉ライニング | 高温処理し難い繊維 |
| 23 | 積載量 | 10トン |
3.構造導入
RT3-600-12ボギー炉熱御馳走炉は炉の貝で主に構成される、
ライニング、炉のドアおよびドアの圧縮システム、ボギー、発熱体
そして装置および温度調整システムを修理した。
3.1電気制御システム
温度調整:industrailの金属の炉の各々の熱する地帯の温度はある場合もある
別に制御される。
炉は持っている温度を制御するために理性的な温度調節器を採用する
理想的なPID変数を計算し、一定温度を達成する自己同調機能。
温度調節器に過熱警報および熱カップルの機能がある
破損保護。
ボギー炉炉に間の連結を制御するための4つの温度調整の地帯がある
温度および車両移動。各地帯は過熱警報と置かれる。
熱するループは二重方向SCRおよび制動機制御を採用する。力は調整される
時間の比例した正規の方法。
制御作動システムはラジエーターと完全な1つを誘発する大き力であり、
空冷システム。また空気スイッチがある。熱するループは電流計が装備されている、
電圧計、連結の保護および安全な接地パワーの発熱体のオンオフの表示器、
手段。
動き制御:制御システムの主制御ドアのup-downの動き、ドア
圧縮およびドアの内部の動き。また動きは必ずしもへのつながる
操作の安全を保障しなさい。
