| ブランド名: | WONDERY |
| モデル番号: | RT3-320-6 |
| Moq: | 1set |
| 価格: | TO BE NEGOTIATED |
| 納期: | 90仕事日 |
| 支払い条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
アニールする650の摂氏温度熱を和らげる
クランク軸のための処置のFaurnace車の最下の炉
1. 適用
熱処理の炉はプロセスのために主にのような使用される
、焼きなまし、癒やすこと、正常化、等和らげる。
RT3-320-6電気ボギー炉炉は主にある
炭素鋼のプロセスをアニールし、和らげるために使用される、
合金鋼のクランク軸。
2.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な320KW+5% （1-100%） |
| 2 | 電源 |
480V、3P、60Hz; 単一フェーズの電圧:110-120V |
| 3 | 評価される温度 |
650℃ （正常な働く温度:500-600℃） |
| 4 | 空の炉の温度の上昇の速度 | 500℃までの≤1hの暖房 |
| 5 | 管制圏 | 3つの地帯 |
| 6 | 有効な働くサイズ | 5200×1800×1200mm （L×W×H） |
| 7 | 全面的なサイズ |
5900×2700×2650mm （L×W×H） ボギー中必要な長さはおよび外側の動きに12800mmである; ファン モーターを含む高さ:3150mm; 戸枠を含む高さ:4400mm; |
| 8 | 発熱体の関係 | Y |
| 9 | 温度の均等性 | ±8℃ |
| 10 | 温度の測定の正確さ | ±2℃ |
| 11 | 空の炉のパワー消費量 | ≤18% |
| 12 | 温度調整方法 |
SCR （カスタマイズされた圧力抵抗力があるタイプ）; PIDの調整装置; 終わる温度警報が付いているHuibangの温度調節器（カスタマイズされる）; 温度の上昇のカーブを（カスタマイズされる）記録する7インチ色スクリーンのペーパーレスのレコーダー |
| 13 | 炉の表面温度の上昇 | <40℃ |
| 14 | 発熱体 | 0Cr25AL5 （ストリップ） （カスタマイズされた480V） |
| 15 | ボギー表面の版 | CrMnNの耐熱性鋼鉄、厚い30mm |
| 16 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 17 | 炉ライニング | 標準的な処理し難い繊維 |
| 18 | 炉のドアの入り口方法 | 2tonばね（カスタマイズされた480V）までに密封される電気起重機のup-down |
| 19 | ボギー移動方法 | によって5.5KW炉（カスタマイズされた480V）を出入りするcycloidalピン ギヤ速度減力剤移動 |
| 20 | 循環ファン |
4KW空冷ファン、3sets; 各ファンの流れ:5500m3/h; 空気圧:1200Pa （カスタマイズされた480V） |
3. 構造導入

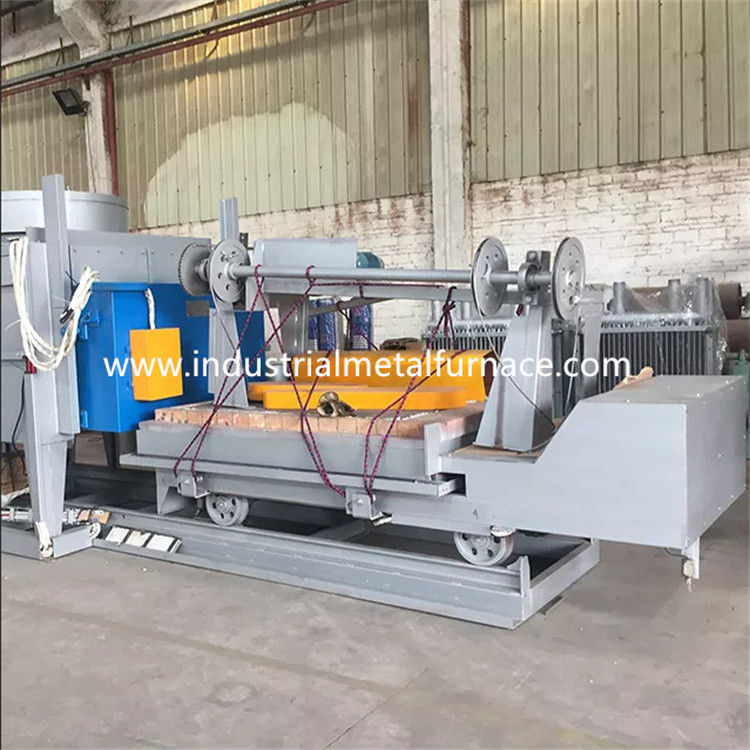

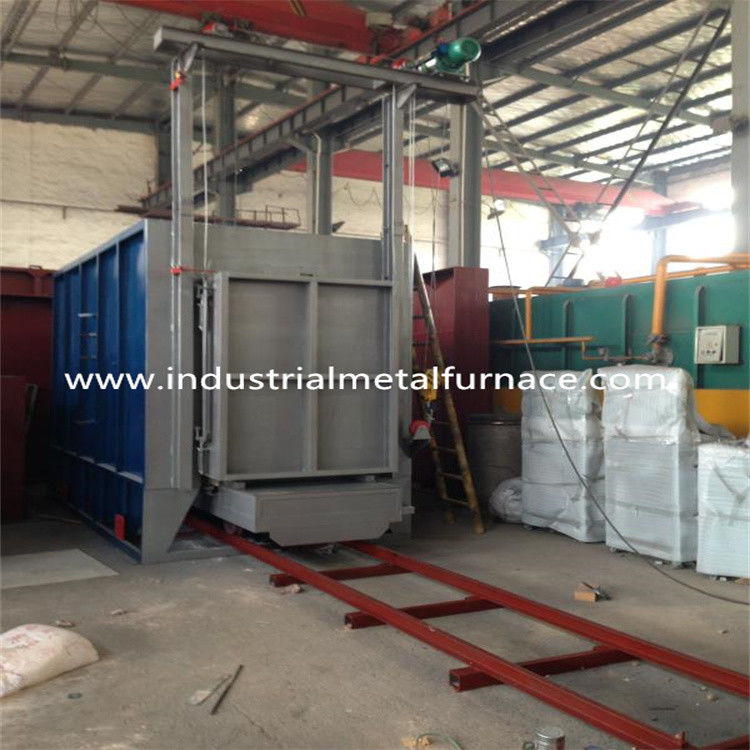

RT3-320-6ボギー炉炉は主にで構成される
炉ボディ、ライニング、炉のドアおよびドアの持ち上がるメカニズム、
炉のドアの圧縮のメカニズム、ボギーおよびデッサンのメカニズム、
炉ボディ間のシールおよびボギー、発熱体および固定装置、
炉の温度の自動制御システム。
ライニング
高温ボギー炉炉ボディは全繊維システムと造られる。
使用されるライニング材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。
アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:
次に≥230Kg/m3）および円形のステンレス鋼の部品炉ボディに固定。
この処理し難い線構造に低熱伝導性の利点がある、
強い耐衝撃性容量およびanti-erosion。ライニングに総厚さがのある
260mm。ケイ酸塩 アルミニウム繊維は100℃の最高温度に抵抗する。
熱気の循環システム:
熱処理の炉は炉の3つの軸流れファンで主に構成される。
発熱体によって出る熱は有効な仕事域に均等に吹く
風ガイド版を通した循環ファンによって。空気ガイド版は1Cr18Ni9から成っている、
そしてファンおよびシャフトは1Cr18Ni9Tiから成っている。軸受けの正常な使用を保障するため、
冷却方法は空冷である。
