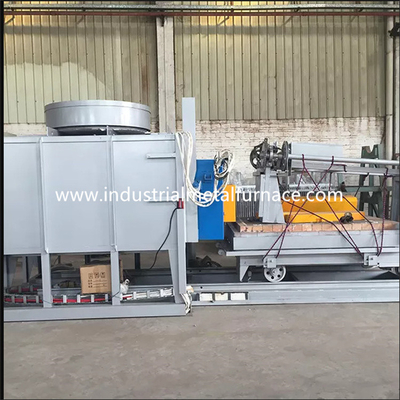

1200の摂氏温度の電気ボギー炉の熱処理
金属の鋳造物鋼鉄部品のための炉車の最下のタイプ
1. 適用
RT2-260-12電気ボギー炉炉は主にある
鉄骨構造の部品の熱処理のために使用されて、鋼鉄部品を投げなさい、
シャフト棒部品、工具鋼プロダクト、等。熱処理の炉
癒やし、和らげ、正常化し、アニーリング、そして他のために広く利用されている
プロセス。
2. 主要な技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な260Kw+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 最高の働く温度 | 1200℃ |
| 4 | 管制圏 | 2つの地帯 |
| 5 | 有効な働くサイズ | 2500×1500×1200mm （L×W×H） |
| 6 | 発熱体の関係 | Y |
| 7 | 温度の均等性 | ≤±10℃ |
| 8 | 温度の測定の正確さ | ±2℃ |
| 9 | 空の炉のパワー消費量 | ≤18% |
| 10 | 温度調整方法 | SCRのPIDの調整装置;過熱警報が付いているGuolongの温度調節器; |
| 11 | 炉の表面温度の上昇 | <50℃ |
| 12 | 発熱体 | 0Cr27AL7Mo2 （ストリップ） 5壁の暖房 |
| ボギー面板 | G30の35mmの厚さ、耐熱性鋼鉄 | |
| 13 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 14 | 炉のドアの入り口方法 | ばねまでに密封される電気起重機のup-down |
| 15 | ボギー移動方法 | 減力剤によって |
| 16 | ボギー運転力 | 4KW |
| 17 | 炉ライニング | 高温ジルコニウムのアルミニウム処理し難い繊維 |
3. 構造導入
金属のためのRT2-260-12炉の熱処理は炉で主に構成される
ボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、暖房
要素および温度調整システム。
2.1の炉ボディ
卸し売りボディ鉄骨構造はからなされる
10-12#部門別の鋼鉄および≥3mmの鋼板。
並ぶ2.2
卸し売り車のbottmの炉ボディは全繊維システムと造られる。
使用される材料を並べることは修理されるアルミニウム繊維を含んでいる質のジルコニウムである
円形の鋼鉄部品。アルミニウム繊維はブロックに前もって圧縮される
（圧縮の重力:次に≥230Kg/m3）および円形によって炉ボディに固定
ステンレス鋼の部品。この処理し難い線構造に低速の利点がある
熱伝導率、強い耐衝撃性容量およびanti-erosion。ライニングにある
370mmの総厚さ。ケイ酸塩 アルミニウム繊維は最高に抵抗する
1260℃の温度。円形の鋼鉄固定の部品の材料は1Cr13である。
2.3の炉のドアおよびドアのup-downシステム
車の最下の炉のドアは全繊維のライニングおよび鉄骨構造で構成される
包装。
ドアの方法の運転:炉のドアは電気で上向きに持ち上がる
下方に起重機によって。そしてそれはばねまでに密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディで構成される、
耐熱性ボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは14#ビームおよび10mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトはある
扱われる熱は- 45#鋼鉄およびそれからなされる。伝達軸受けはである
重量に耐えることを耐える重いタイプ柱。合計2組がの車輪ある、
そして各車輪は直径300mmである。ボギーはモーターを備えられる。そして運転
モーターはブレーキがかかる減速装置が慣性をで取り除くために装備されている
開始および動きを停止するため。オーバートラベルを避ける2つの限界スイッチがある
ボギーの。
bricklayingボディ:ボギーは高いアルミナの重い組合せと造られる
耐火れんが、軽い耐火れんがおよび熱保存の煉瓦。bricklaying
ボギーのボディにの容易な取付けのための発熱体の設置スロットがある
発熱体。影響を与えられた部品および体重負荷区域は特にbricked
重いタイプ高いアルミニウム耐火れんがを使って。またのために残っている自由空間がある
熱された場合処理し難いライニングの拡張。
ボギー移動メカニズム:ボギーにself-moving方法がある。減少
ギヤは動くためにボギー車輪を運転する。ボギー動きは滑らか、安定している。
炉のドア、炉ボディおよびボギーの中のシーリング:間のシーリング
炉のドアおよび炉ボディはばねを通ってある。ボギー間のシーリング
そして炉ボディは柔らかく特別な形の煉瓦および繊維の綿のブロックを通ってある。
2.5発熱体
発熱体:0Cr27AL7Mo2抵抗の螺線形形の合金の抵抗のストリップ
2つの側面、背部壁、炉のドアおよびボギー底に取付けられる。抵抗
ストリップは特別な型を通して作り出され、炉壁に取付けられている
磁器の釘。そして繊維の壁間に磁器のガスケットがあり、
短絡を避ける抵抗のストリップ。2つの熱する地帯がある。すべての鉛
コンダクター棒はφ16 0Cr27AL7Mo2材料から成っている。
2.6電気制御システム、セット1
温度調整:金属の熱処理のための炉は上海Guolongを採用する
自己同調がある温度を制御する理性的な温度調節器
理想的なPID変数を計算し、一定温度を達成する機能。
温度調節器に過熱警報および上昇温暖気流の機能がある
カップルの破損保護。
