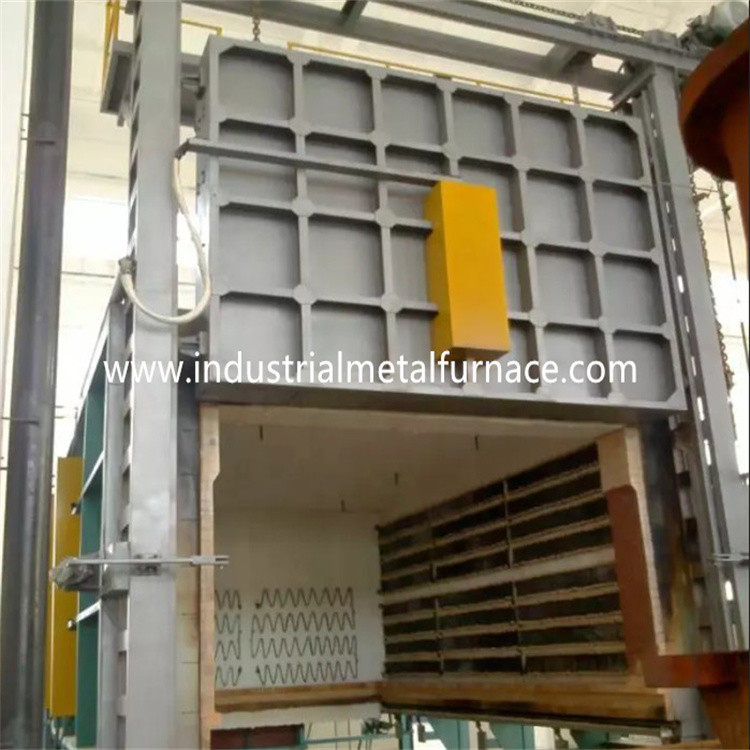

1200×1200×600mmの炉を癒やす電気ボギー炉
1. 適用
RT3-75-12電気ボギー炉炉は主にのために使用される
癒やすこと、構造スチール、投げられた鋼鉄、ばねの鋼鉄および工具鋼。
2. 構造導入
RT3-75-12ボギー炉炉は炉で主に構成される
ボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、シーリング
メカニズム、発熱体、温度調整システム。
2.1の炉ボディ
ボギー炉炉ボディ鉄骨構造は8-10#から部門別になされる
鋼鉄および≥3mmの鋼板。側面の柱および背部柱はからなされる
部門別の鋼鉄は部門別の鋼鉄bracingsと、補強され。外面
炉の壁はプライマーの2つの層、および2つの層との塗られる
コーティングのペンキ。炉の主要部分は耐熱性ペンキと塗られる。
並ぶ2.2
車の最下の炉の製造者は全繊維システムと造られる。ライニング
使用される材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。
アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:
次に≥230Kg/m3）および円形のステンレス鋼によって炉ボディに固定
部品。この処理し難い線構造に低熱の利点がある
伝導性、強い耐衝撃性容量およびanti-erosion。ライニングは持っている
350mmの総厚さ。ケイ酸塩 アルミニウム繊維は最高に抵抗する
1260℃の温度。
2.3の炉のドアおよびドアのup-downシステム
高温ボギー炉炉のドアは全繊維で構成される
ライニングおよび鉄骨構造の包装。戸枠は12mmの鋼板から成っている。
ライニングは炉のためのそれと高いアルミニウム繊維のブロックと同じ造られる
ボディ。炉の全面的な構造は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きに持ち上がる
下方に電気起重機によって。そしてそれは炉のドアの自己重量密封される。
2.4ボギーおよび密封のメカニズム
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディで構成される、
耐熱性ボギー面板およびボギー駆動装置。
ボギー構造:ボギー フレームは鋼鉄12#ビームおよび12mmからなされる
版。ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達
シャフトは45#鋼鉄からなされ、それは扱われる熱-である。伝達軸受け
重量に耐えることを忍耐は重いタイプ柱である。4の合計がある
車輪および各車輪の直径240mmである。
bricklayingボディ:ボギーは高いアルミナの組合せと造られる
耐火れんが、軽い耐火れんがおよび熱保存の煉瓦。
ボギーのbricklayingボディに容易のための発熱体の設置スロットがある
発熱体の取付け。影響を与えられた部品および体重負荷
区域は重いタイプ高いアルミニウム耐火れんがと特にbricked。
熱されたときまた処理し難いライニングの拡張のために残っている自由空間がある。
ストリップの形のボギー面板はZG35Cr24Ni7SiN、30mmと投げられる。
最高temperature≤1200℃。それに変形なしで長期使用がある
割れること。
シーリング:炉のドア間のシールはおよび炉のボディおよびボギーもっとある
重要。炉のドアと炉ボディ間のシールは炉を採用する
ドアの自己重量の圧縮の構造。ボギーと炉間のシール
ボディは特別型の煉瓦、繊維の綿のブロックおよび砂の二重シールのシールである。
2.5発熱体
発熱体:0Cr27AL7Mo2抵抗の波形の形の合金の抵抗
ストリップは2つの側面に取付けられる。抵抗のストリップは作り出される
特別形成し、磁器の釘によって炉壁に取付けられている。そしてそこに
避けるべき繊維の壁と抵抗のストリップ間の磁器のガスケットはある
短絡。陶磁器ねじおよびガスケットは高いアルミニウム材料から成っている
十分な強さおよび耐用年数を保障するために高温で焼結させる。そこに
1つの熱する地帯はある。すべての鉛のコンダクター棒はφ16 0Cr27AL7Moから成っている
材料。
2.6電気制御システム
温度調整:炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算する自己同調機能がある温度
そして一定温度を達成しなさい。温度調節器に機能がのある
過熱警報および熱カップルの破損保護。
炉に間の連結を制御するための1つの温度調整の地帯がある
温度および車両移動。各地帯は温度過昇と置かれる
警報。熱するループは二重方向SCRおよび制動機制御を採用する。
力は時間の比例した正規の方法で調整される。
制御作動システムはaと完全な1つを誘発する大き力である
ラジエーターおよび空冷システム。また空気スイッチがある。熱するループはある
、電圧計電流計によって装備されている、発熱体のオンオフの表示器、パワーで
連結の保護および安全な埋まっている手段。
動き制御:制御システムの主制御ドアのup-downの動き、
ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある
操作の安全を保障するためにつながれる。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な75KW+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 | 1200℃ |
| 4 | 空の炉の温度の上昇の速度 | ≤2hours |
| 5 | 管制圏 | 1つの地帯、独立した温度調整 |
| 6 | 有効な働くサイズ | 1200×1200×600mm （L×W×H） |
| 7 | 炉の全面的なサイズ | 2260×2100×1900mm （L×W×H）は、高さ炉の戸枠を除く |
| 8 | ボギーが炉を出て行く場合の長さ | 5100mm |
| 9 | 発熱体の関係 | Y |
| 10 | 温度の均等性 | ±10℃ |
| 11 | 温度の測定の正確さ | ±1℃ |
| 12 | 空の炉のパワー消費量 | ≤18% |
| 13 | 温度調整方法 | SCRのPIDの調整装置;485 COMポートが付いているSHIMADEN （日本）の温度調節器;輸出、screenshotsおよび他の機能履歴データ、ストレージ技術、Uディスク記録できる過熱警報が付いている10.1インチのタッチ画面、 |
| 14 | 炉の表面温度の上昇 | <45℃ |
| 15 | 発熱体 | 0Cr27AL7Mo2 |
| 16 | ボギー面板 | ZG35Cr24Ni7SiNの耐熱性鋼鉄、厚い30mm |
| 17 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 18 | 炉ライニング | 高温処理し難い繊維 |
| 19 | 炉のドアの入り口方法 | 1トンの炉のドアの自己重量密封される電気起重機のup-down |
| 20 | ボギー移動方法 | 1.5KW cycloidalピン ギヤ速度減力剤によって |
