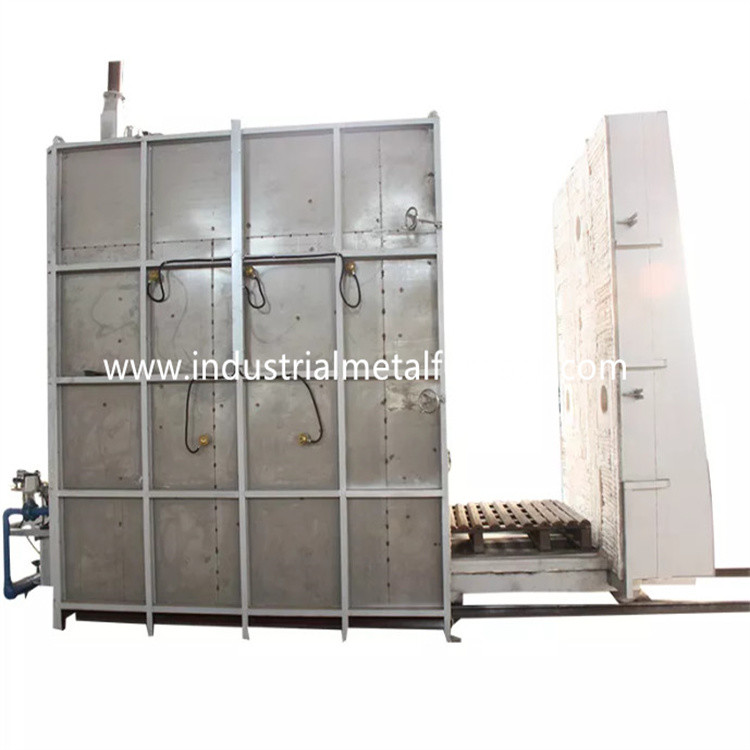

ボギー炉の熱処理の電気和らげる炉2000×900×600mm

2000×900×600mmの炉を和らげる電気ボギー炉

1. 適用

RT3-70-6電気ボギー炉炉は主にのために使用される

和らげること、構造スチール、投げられた鋼鉄、ばねの鋼鉄および工具鋼。

2. 構造導入

RT3-70-6ボギー炉炉は炉で主に構成される

ボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、暖房

要素、循環装置および温度調整システム。

2.1の炉ボディ

ボギー炉炉の設計ボディ鉄骨構造はからなされる

10-12#部門別の鋼鉄および≥3mmの鋼板。側面の柱および背部

柱は部門別の鋼鉄からなされ、部門別と補強される

鋼鉄bracings。炉の外的な壁は2つの層と塗られる

コーティングのペンキのプライマーおよび2つの層の。炉の主要部分はある

耐熱性ペンキと塗られる。

並ぶ2.2

卸し売りボギー炉炉ボディは全繊維システムと造られる。

使用されるライニング材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。

アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:

次に≥230Kg/m3）および円形のステンレス鋼によって炉ボディに固定

部品。この処理し難い線構造に低熱伝導性の利点がある、

強い耐衝撃性容量およびanti-erosion。ライニングに総厚さがのある

240mm。ケイ酸塩 アルミニウム繊維は950℃の最高温度に抵抗する。

2。3つの炉のドアおよびドアのup-downシステム

卸し売り車のbottmの炉のドアは全繊維のライニングおよび鋼鉄で構成される

構造の包装。戸枠は10mmの鋼板から成っている。ドアは造られる

ケイ酸塩 アルミニウム繊維のブロックを使って炉ボディのためのそれと同じように。

炉の全面的な構造は熱されている間形を維持する。

ドアの方法の運転:炉のドアは電気で上向きに持ち上がる

下方に起重機によって。そしてそれはばねまでに密封される。

2.4ボギー

ボギーはボギー フレーム、車輪、処理し難いbricklayingボディで構成される、

耐熱性ボギー面板、発熱体およびボギー駆動装置。

ボギー構造:ボギー フレームは14#ビームおよび10mmの鋼板からなされる。

ボギーは満載で変形なしで長い間働くことができる。

車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトはある

扱われる熱は- 45#鋼鉄およびそれからなされる。伝達軸受けは重いのである

重量に耐えることを耐えるタイプ柱。合計4組の車輪、およびそれぞれがある

車輪は直径240mmである。

bricklayingボディ:ボギーは高いアルミナの耐火れんがの組合せと造られる、

軽い耐火れんがおよび熱保存の煉瓦。ボギーのbricklayingボディ

発熱体の容易な取付けのための発熱体の設置スロットを持っている。

影響を与えられた部品および体重負荷区域は重いタイプ最高と特にbricked

アルミニウム耐火れんが。また処理し難いライニングのために残っている自由空間がある

熱された場合拡張。

ボギー面板はCrMnN、30mmと投げられる。最高temperature≤950℃。それは持っている

変形および割れないで長期使用。

シーリング:炉のドア間のシールはおよび炉のボディおよびボギーより重要である。

炉のドアと炉ボディ間のシールはばねの圧縮の構造を採用する。

ボギーと炉ボディ間のシールは特別型の煉瓦および繊維のシールである

綿のブロック。

2.5発熱体

発熱体:0Cr25AL5抵抗の螺線形形の合金の抵抗のストリップはある

5つの側面、2つの側面、背部壁、炉のドアおよびボギー底に取付けられる。

抵抗のストリップは特別な型を通して作り出され、に取付けられている

磁器の釘による炉壁。そして繊維間に磁器のガスケットがある

壁および短絡を避ける抵抗のストリップ。1つの熱する地帯がある。すべて

鉛のコンダクター棒はφ16 0Cr25AL5材料から成っている。

2.6電気制御システム

温度調整:炉は制御するために理性的な温度調節器を採用する

理想的なPID変数を計算する自己同調機能がある温度

一定温度を達成しなさい。温度調節器に機能がのある

過熱警報および熱カップルの破損保護。

炉に間の連結を制御するための1つの温度調整の地帯がある

温度および車両移動。各地帯は過熱警報と置かれる。

熱するループは二重方向SCRおよび制動機制御を採用する。力はある

時間の比例した正規の方法で調整される。

制御作動システムはラジエーターと完全な1つを誘発する大き力である

そして空冷システム。また空気スイッチがある。熱するループは装備されている

電流計を使って、電圧計、発熱体のオンオフの表示器、連結の保護パワーで、

そして安全な埋まっている手段。

動き制御:制御システムの主制御ドアのup-downの動き、

ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある

操作の安全を保障するためにつながれる。

2.7熱気の循環システム:

それは炉の遠心ファンそして空気ガイド版で主に構成される。

発熱体によって出る熱は有効な仕事域に均等に吹く

風ガイド版を通した循環ファン。空気ガイド版は1Cr18Ni9から成っている、

そしてファンおよびシャフトは1Cr18Ni9Tiから成っている。常態の使用をの保障するため

軸受けは、冷却方法空冷である。

ガイド装置:それは主に炉の循環ファンによって発生する空気を循環する

効果的にガイド版の方向に沿って炉で、空気を作るため

炉は温度の均等性の目的を達成するために急速な対流を、作り出す。

風ガイド版およびフレームワークすべての材料は304ステンレス鋼の版から成っている。

空気ガイド版およびフレームワークは自由の保障する移動可能な方法で接続される

高温の下の空気ガイド版の拡張、およびそれは修理のために便利である

維持。

3.Main技術的な変数

4. 供給の規模

5. 部品の起源
