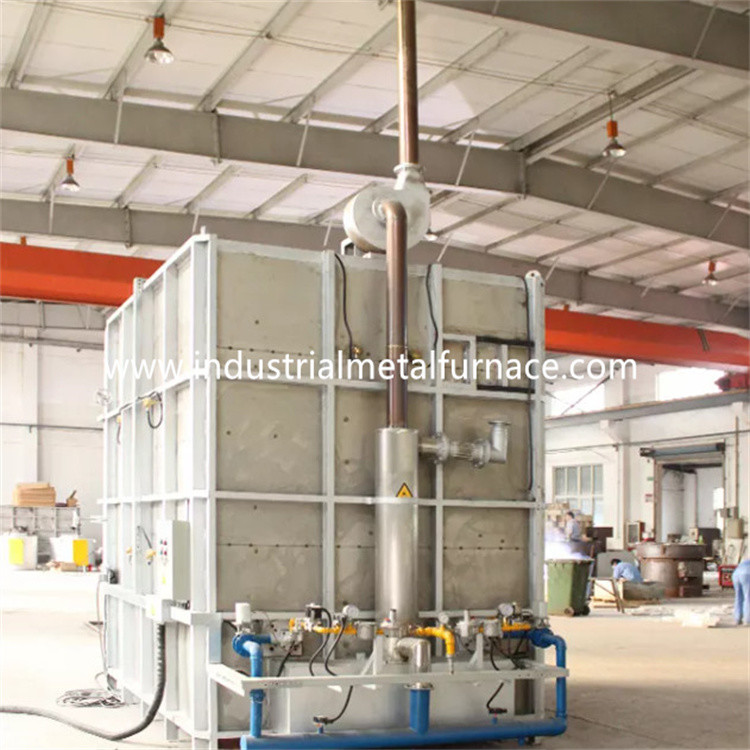

1500の×800の×800のmmの電気ボギー炉炉
1. 適用
RT3-60-6電気ボギー炉炉は主に使用される
宝石の熱処理のため。
2. 構造導入
RT3-60-6ボギー炉炉は炉で主に構成される
ボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、暖房
要素および固定装置の炉の温度の自動制御システム。
2.1の炉ボディ
ボギー炉炉ボディ鉄骨構造は10-12#からなされる
部門別の鋼鉄および≥3mmの鋼板。側面の柱および背部柱
部門別の鋼鉄から作られ、部門別の鋼鉄と補強される
bracings。炉の外的な壁はプライマーの2つの層と塗られる、
そしてコーティングのペンキの2つの層。炉の主要部分はと塗られる
耐熱性ペンキ。
並ぶ2.2
販売ボディのためのボギー炉炉は全繊維システムと造られる。
使用される材料を並べることは円形の鋼鉄部品固定される質のアルミニウム繊維である。
アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:
次に≥230Kg/m3）および円形のステンレス鋼の部品炉ボディに固定。
この処理し難い線構造に低熱伝導性の利点がある、
強い耐衝撃性容量およびanti-erosion。ライニングに総厚さがある
240mmの。ケイ酸塩 アルミニウム繊維は950℃の最高温度に抵抗する。
2.3の炉のドアおよびドアのup-downシステム
車の最下の炉の製造者のドアは全繊維のライニングおよび鋼鉄で構成される
構造の包装。戸枠は10mmの鋼板から成っている。ドアはある
同じを炉ボディのためのそれとケイ酸塩 アルミニウム繊維のブロックと造られる。
炉の全面的な構造は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きに持ち上がる
下方に起重機によって。そしてそれはばねまでに密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディで構成される、
耐熱性ボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは10#ビームおよび10mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフト
45#鋼鉄から作られ、それは扱われる熱-である。伝達軸受けはのある
重量に耐えることを耐える重いタイプ柱。合計2組がある
車輪および各車輪の直径240mmである。
bricklayingボディ:ボギーは高いアルミナの耐火物の組合せと造られる
煉瓦、軽い耐火れんがおよび熱保存の煉瓦。bricklayingボディ
ボギーの暖房の容易な取付けのための発熱体の設置スロットを持っている
要素。影響を与えられた部品および体重負荷区域は特にbricked
重いタイプ高いアルミニウム耐火れんがを使って。またのために残っている自由空間がある
熱された場合処理し難いライニングの拡張。
炉の底板は総厚さのCrMnNの文書からの成っている
30mm。底板は950℃の最高温度に抵抗する。
シーリング:炉のドア間のシールはおよび炉のボディおよびボギーもっとある
重要。炉のドアと炉ボディ間のシールはばねの圧縮を採用する
構造。ボギーと炉ボディ間のシールは特別型の煉瓦のシールである
そして繊維の綿のブロック。
2.5発熱体
発熱体:0Cr25AL5抵抗の螺線形形の合金の抵抗のストリップはある
2つの側面の炉壁に取付けられる。抵抗のストリップはスペシャルを通して作り出される
形成し、磁器の釘によって炉壁に取付けられている。そしてある
短絡を避ける繊維の壁と抵抗のストリップ間の磁器のガスケット。
1つの熱する地帯がある。すべての鉛のコンダクター棒はφ16 0Cr25AL5材料から成っている。
2.6電気制御システム
温度調整:炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算する自己同調機能がある温度
そして一定温度を達成しなさい。温度調節器に機能がのある
過熱警報および熱カップルの破損保護。
卸し売り車のbottmの炉に制御のための1つの温度調整の地帯がある
温度と車両移動間の連結。各地帯はと置かれる
過熱警報。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
そして空冷システム。また空気スイッチがある。熱するループは装備されている
電流計を使って、電圧計、発熱体のオンオフの表示器、連結の保護パワーで、
そして安全な埋まっている手段。
動き制御:制御システムの主制御ドアのup-downの動き、
ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある
操作の安全を保障するためにつながれる。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な65KW+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
650℃ （正常な働く温度:500℃） |
| 4 | 空の炉の温度の上昇の速度 | 500℃までの≤1h熱 |
| 5 | 管制圏 | 1つの地帯 |
| 6 | 有効な働くサイズ | 1500×800×800mm （L×W×H） |
| 7 | 発熱体の関係 | Y |
| 8 | 温度の均等性 | ±5℃ |
| 9 | 温度の正確さ | ±1℃ |
| 10 | 空の炉の損失力 | ≤18% |
| 11 | 温度調整方法 |
SCRのPIDの調整装置; 終わる温度警報が付いているHuibangの温度調節器; |
| 12 | 炉の表面温度の上昇 | <35℃ |
| 13 | 発熱体 | 0Cr25AL5 （ストリップ） |
| 14 | ボギー表面の版 | CrMnNの耐熱性鋼鉄、厚い30mm |
| 15 | 船舶搭載方式 | 石は皿で荷を積まれ、皿は負荷フレームで荷を積まれ、そしてボギーでフレームに荷を積み、そして炉炉にボギーを運転する。 |
| 16 | 炉ライニング | 標準的な処理し難い繊維 |
| 17 | 炉のドアの入り口方法 | 1tonばねまでに密封される電気起重機のup-down |
| 18 | ボギー移動方法 | 1.5KW cycloidalピン ギヤ速度減力剤によって |
| 19 | 負荷フレーム |
材料:5# 304ステンレス鋼の山形鋼; 層:8つの層; サイズ:1300*700*750mm |
| 20 | 装填板 |
材料:304ステンレス鋼の版; 厚さ:3mm; 穴径:φ15mmは皿で、穴均等に配られる; Q'ty:8部分; サイズ:1280*680*50mm; |
