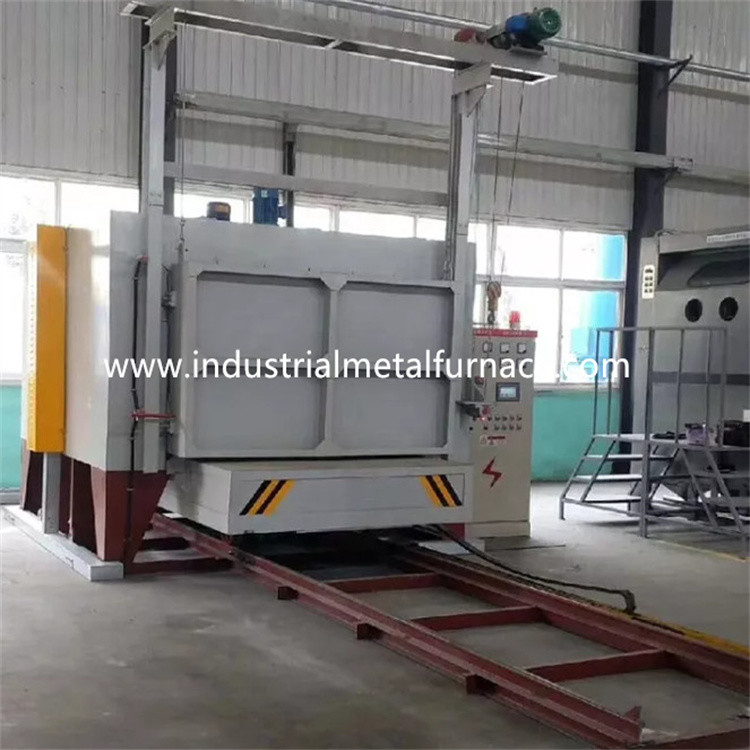

3600×1000×900mmの2つのドアが付いている電気ボギー炉炉
1. 適用
RT2-230-12電気ボギー炉炉は熱のために主に使用される
鉄骨構造の部品の処置は、鋼鉄部品、シャフト棒部品、工具鋼を投げた
プロダクト、等。
2。構造導入
RT2-380-12ボギー炉炉は炉ボディで主に構成される、
ライニング、炉のドアおよびドアの圧縮システム、ボギー、発熱体、
そして温度調整システム。
2.1の炉ボディ
ボギー炉炉の設計ボディ鉄骨構造は8-12#から部門別になされる
鋼鉄および≥3mmの鋼板。側面の柱および背部柱はからなされる
部門別の鋼鉄は部門別の鋼鉄bracingsと、補強され。外面
炉の壁はプライマーの2つの層、およびコーティングの2つの層と塗られる
ペンキ。炉の主要部分は耐熱性ペンキと塗られる。
並ぶ2.2
車の最下の炉の設計ボディは全繊維システムと造られる。ライニング
使用される材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。アルミニウム
繊維はブロック（圧縮の重力に前もって圧縮される:≥230Kg/m3）
そして円形のステンレス鋼の部品炉ボディに固定。この処理し難いライニング
構造に低熱伝導性、強い耐衝撃性容量の利点がある、
そしてanti-erosion。ライニングに350mmの総厚さがある。ケイ酸塩 アルミニウム
繊維は1360℃の最高温度に抵抗する。円形の鋼鉄固定の材料
部品は1Cr13である。
2.3の炉のドアおよびドアのup-downシステム
高温ボギー炉炉のドアは全繊維のライニングおよび鋼鉄で構成される
構造の包装。戸枠は10mmの鋼板および12mmの部門別の鋼鉄から成っている。
ドアは炉ボディのためのそれとケイ酸塩 アルミニウム繊維のブロックと同じ造られる。
炉の全面的な構造は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きそして下方に持ち上がる
起重機によって。そしてそれはばねまでに密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディ、熱で構成される
抵抗力があるボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは14#ビームおよび12mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトは作られる
45#鋼鉄およびそれから扱われる熱は-ある。伝達軸受けは重いタイプ柱である
重量に耐えることを忍耐。合計3組がの車輪あり、各車輪はのある
直径240mm。ボギーはモーターを備えられる。そして運転モーターはブレーキがかかることが装備されている
慣性を開始で取り除き、動きを停止する減速装置。そこに
ボギーのオーバートラベルを避ける2つの限界スイッチはある。
bricklayingボディ:ボギーは高いアルミナの耐火物の重い組合せと造られる
煉瓦、軽い耐火れんがおよび熱保存の煉瓦。のbricklayingボディ
ボギーは発熱体の容易な取付けのための発熱体の設置スロットを備えている。
影響を与えられた部品および体重負荷区域は重いタイプ最高と特にbricked
アルミニウム耐火れんが。また処理し難いライニングの拡張のために残っている自由空間がある
熱された場合。
ボギー面板:30mm最高の働きを用いる厚いNi7Nの耐熱性鋼鉄投げる部品
temperature≤1200℃.それはスケールが発熱体スロットに落ちることを防ぐことができる
短絡を形作るかどれが。
ボギー移動メカニズム:ボギーにself-moving方法がある。減少ギヤ
ボギー車輪を動くために運転する。ボギー動きは滑らか、安定している。
炉のドア、炉ボディおよびボギーの中のシーリング:炉の間の密封
ドアおよび炉ボディはばねを通ってある。ボギー間のシーリングおよび
炉ボディは柔らかく特別な形の煉瓦および繊維の綿のブロックを通ってある。
2.5発熱体
発熱体:0Cr27AL7Mo2抵抗の螺線形形の合金の抵抗のストリップはある
2つの側面に取付けられる。抵抗のストリップは特別な型を通して作り出される、
そして磁器の釘によって炉壁に取付けられている。そして磁器のガスケットがある
短絡を避ける繊維の壁と抵抗のストリップ間。3暖房がある
地帯。すべての鉛のコンダクター棒はφ16 0Cr27AL7Mo2材料から成っている。
2.6電気制御システム
温度調整:炉は常州Huibangの理性的な温度を採用する
理想を計算する自己同調機能がある温度を制御するコントローラー
PID変数および一定温度を達成するため。温度調節器にある
過熱警報および熱カップルの破損保護の機能。
炉に間の連結を制御するための2つの温度調整の地帯がある
温度および車両移動。各地帯は過熱警報と置かれる。
熱するループは二重方向SCRおよび制動機制御を採用する。力はある
時間の比例した正規の方法で調整される。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
空冷システム。また空気スイッチがある。熱するループは電流計が装備されている、
電圧計、連結の保護および安全な接地パワーの発熱体のオンオフの表示器、
手段。
動き制御:制御システムの主制御ドアのup-downの動き、ドア
圧縮およびドアの内部の動き。また動きは必ずしもへのつながる
操作の安全を保障しなさい。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な230Kw+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
1200℃ （働く温度:1000℃） |
| 4 | 管制圏 | 2つの地帯 |
| 5 | 有効な働くサイズ | 3600×1000×900mm （L×W×H） |
| 6 | 発熱体の関係 | Y |
| 7 | 温度の均等性 | ≤±10℃ |
| 8 | 温度の測定の正確さ | ±2℃ |
| 9 | 空の炉のパワー消費量 | ≤18% |
| 10 | 温度調整方法 | SCRのPIDの調整装置;過熱警報が付いているHuibangの温度調節器; |
| 11 | 炉の表面温度の上昇 | <55℃ |
| 12 | 発熱体 | 0Cr27AL7Mo2 （ストリップ） |
| 13 | ボギー面板 | Ni7Nの30mmの厚さ、耐熱性鋼鉄 |
| 14 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 15 | 炉のドアの入り口方法 | ばねまでに密封される電気起重機のup-down |
| 16 | ボギー移動方法 | 減力剤によって |
| 17 | ボギー運転力 | 2.2KW |
| 18 | 炉ライニング | 高温処理し難い繊維 |
| 19 | 排気穴 | 炉、それぞれのための直径219mmの上の2つの排気穴。手動開いたおよび近い。 |
