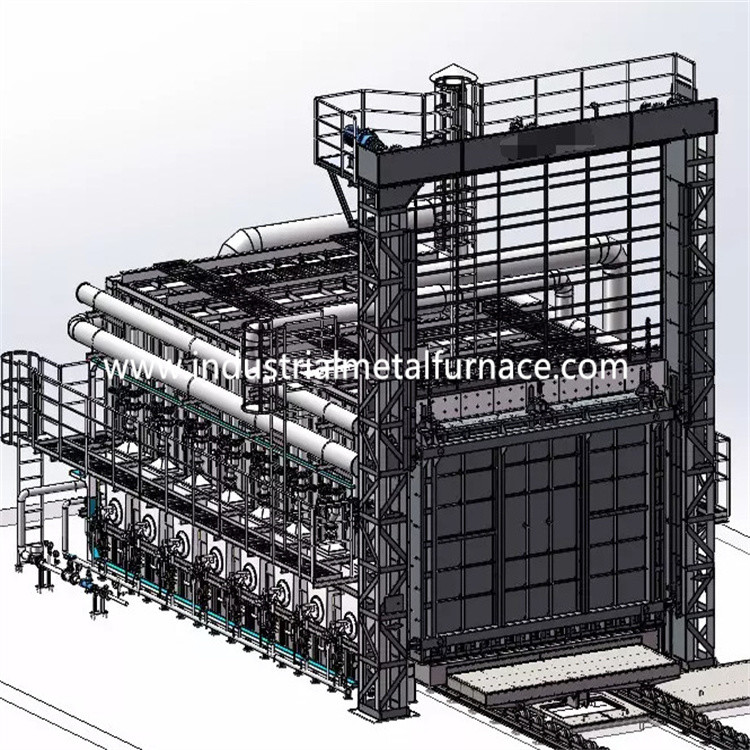

ガス燃焼車の最下のボギー炉炉4500×1500×1200mm 1150℃

4500×1500×1200mmのガス燃焼のボギー炉炉

1. 適用

ガス燃焼のボギー炉炉は熱処理のために主にの使用される

金属部分

2.Structural導入

2.1の炉ボディ

ボギー炉炉ボディ鉄骨構造は鋼鉄8# -12#Uからなされる

鋼板。側面の柱および背部柱は部門別の鋼鉄からなされる、

そして部門別の鋼鉄bracingsと補強される。の外的な壁

炉はプライマーの2つの層、およびコーティングのペンキの2つの層と塗られる。

炉の主要部分は耐熱性ペンキと塗られる。

並ぶ2.2

ライニング材料は1200℃高いアルミニウム処理し難い繊維によって密集させるブロックである。

この処理し難い線構造に低熱伝導性の利点がある、

強い耐衝撃性容量およびanti-erosion。アルミニウム ケイ酸塩繊維の圧縮

350mmの厚さのブロックは高温処理し難い層として設計されている。

2.3ボギー

ボギー炉炉の製造業者は熱保存で構成される

材料、ボギー フレームおよび移動メカニズム。処理し難い層は分けられる

3つのサブレイヤー、すなわち、第1上の高アルミナの煉瓦層に、および第2そして第3層

両方の軽い粘土の煉瓦を使って。

ボギー フレームワークは16# U鋼鉄および16#私鋼鉄から成っている。端の

ボギーは20mmの私鋼鉄から成っている。ボギーは6piecesがの装備されている

車輪。各車輪径は300mmである。

熱保存材料は3つの層、ある最上層に分けられる

高アルミナの煉瓦および軽い粘土の煉瓦である第2そして第3層。

ボギー炉炉の製造者はモーター減力剤ギヤ運転によって運転される

メカニズム。ボギーの移動速度は6-8m/min.である。

2.4密封システム

ドアおよび炉のボディおよびトロリー間のシーリングはある

より重大。

2.5の炉のドア

車の最下の炉の価格のドアは全繊維のライニングおよび鋼鉄で構成される

構造の貝。ドアはケイ酸塩 アルミニウム圧縮された繊維のブロックと造られる

炉ボディのためのそれと同じように。貝は部門別からの溶接の構造である

鋼鉄および鋼板。炉のドアに実用的な簡単の特徴がある

信頼でき、便利な維持。炉のドアはボギーで固定される。

2.6燃焼システム

非常に熱いシステムはKromの高速バーナーで、比例した構成される

燃焼の制御システム、ガス弁、電磁弁、バーナー制御箱、等。

バーナーに自動点火、炎の検出および炎の機能がある

警報。バーナーのコントローラーは温度の制御信号を受け取る

コントローラーおよび制御に基づくバーナーの大きく/小さい火の状態

温度の調節が実現されるように熱負荷条件。

A) バーナーに調節機能があり、調節率は1:10であり、

有効な空気は1-5である。バーナーは熱の温度の均等性に会うことができる

処置プロセスは効果的にエア ガスの比率をように燃料制御し、

消費は減る。

B) 炉が働いているとき、非常に熱いシステムは自動的に断ち切ることができる

電源異常の場合には電気ガス弁そして概要の安全弁

警報システムによって検出される。電源が再開する時、労働者

安全弁を開け、清浄になることの後で点火プログラムを再始動する必要性

機能は確認される。

バーナーは代わりとなる焼却を可能にする比例した制御装置と置かれる

大きく、小さい火、火警報および再点火の。バーナー制御箱は持っている

利用できる手動および自己運営のモード。労働者はの前に作動できる

制御キャビネットの炉または。

C) バーナーが電磁弁が装備されている前に管、および手動ガス

調節弁。弁システムは理想気体/空輸補給の比率を実現できる

有効な空気超過分が1.1より低いように。

2.6.1の空冷方式

空気配管システムは高圧遠心ファンで、自動構成される

正規弁、圧力計および管。空気容積は一致させることである

ガスの容積および空気余分な率は1.20より低い。

2.6.2のガス供給システム

一般的なガス供給の管は圧力規則装置が装備されている

（フィルターによって装備されていて）、低圧スイッチおよび圧力計。のため

そこの安全の為は一般的なガス管の1つの速い締切り弁である。

2.6.3の排出システム

ガスのボギー炉炉は直接発煙の排出方法を取る。発煙

直接大気への煙道管を通って出される。発煙

への放出の前の熱交換を用いる行ないの熱交換

大気。

2.6.4の炉の圧力制御システム

ある炉のワーク テーブルの圧力はで（+15 Pa）保たれる、

温度そして熱効率の均等性に非常にの有利

炉。炉の圧力が余りに高い時、の熱気

炉は炉の口および他の封印されていない場所から脱出し、生じる

ガス送管の脱出によって引き起こされる損失熱;高いのので

炉の外の、それはへの炉の脱出の温度のガス送管

関連付けられる炉のドア、側面のシールおよびバーナーに直接影響を与えなさい、

炉の全面的な耐用年数に;炉の圧力があるも時

低く、炉の外の多数の冷気は炉に吸収される、

同様に。以外炉のガス送管の損失熱は高められる。の低圧

炉により炉に炉の外の冷気の拡散を、引き起こす

二次燃焼は酸素含んでいる冷気の記入項目が形作られた原因である、

炉の温度の均等性に対する悪影響をもたらすかどれが、酸化の

炉の工作物そして熱効率。従って、有効な技術

手段はフル オートマチック制御を用いる炉圧を制御するために取られなければならない。

私達の方法は成っているシステムの使用によって炉圧を効果的に制御することである

圧力の装置を、圧力送信機、理性的な器械等取る。

炉圧は最適状態で制御される（トロリーの表面はaにある

わずかに肯定的な圧力）。現時点で、排気ガスは動的平衡にある

だけでなく、炉のガスは、また保障するために流出しないことを保障できる国家

炉の外の冷気は炉に救うために、吸われないこと

エネルギーおよび炉の効率を最大にするため。

2.6.5は熱交換および煙道システムを

煙道は炉の背部で置かれ、熱交換器と遂行される

（国民標準的なGB3486-83に従って）。煙道はのの外のに導く

工場建物。冷気は熱交換器と予備加熱するために交換される

バーナーに熱を改善するために入る前の燃焼支持の空気、

炉の効率。

熱交換器およびガス送管の排気管は内部絶縁材で絶縁される

（繊維のcastablesを使用して）熱交換器および煙道の耐用年数を保障するため。

2.6.6の故障検出および警報システム

速い癒やす熱処理の炉に完全な故障検出、警報がある、

診断および安全保護システム。制御キャビネットで警報ランプがある。

2.7制御システム

制御システムに次の部品がある:Ⅰ。燃焼制御システム;Ⅱ。電気

電力制御システム;Ⅲ.temperature controlシステム。

非常に熱い制御システムのために取られる手段:

Kのタイプ熱カップルはmV信号を得、温度PIDのコントローラーに送る

（SHIMADENのブランド）。温度調節器は信号および出力を計算する

電気アクチュエーターへの4-20mADC制御信号。それ以上のアクチュエーターはaを送る

計算の後のバーナーのコントローラーへの信号。

バーナーのコントローラーは点火および炎の検出に主に責任がある。いつ

ターミナルは点火信号を、バーナーのコントローラー遂行する炎を受け取る

シミュレーションおよび自己のテストの段階。このシミュレーションおよび自己テスト段階の間に

バーナーは炎信号を検出できなかった。バーナーのコントローラーは開ける

ガスの電磁弁および電圧220VACに点火（点火のための5KVを変えるため

3Sについての時間）。バーナーが安全な時間の期間の炎信号を検出すれば

（8Sについて）、バーナーの黄色い徴候ライトはである（巧妙な点火）。

バーナーが炎信号を検出できなければ赤灯はである（失敗される点火）。

バーナーのコントローラーは締まり、ガスの電磁弁は断ち切られる。

B) 電力の制御システム:主に電力の制御システム

ファンの、そしてボギーからオン/オフ制御。

C) 温度調整および記録的なシステム

システムに温度の組み立て、制御およびデジタル表示装置の機能がある。

そしてまた過熱状態に聞こえ、視覚警報がある。

温度調整の地帯の整理

:温度調整システム

炉は2つの熱カップルおよび理性的な温度が装備されている

コントローラー。炉は2つの地帯によって制御される。

B:器械の温度調整

温度調節器は加熱時間、保留時間、および冷却の組み立てを可能にする

時間。それに自己同調および自己調節機能があり、SVおよびPVを表示する。

3.主要な技術的な変数
