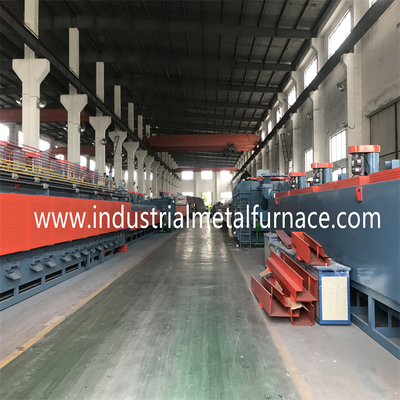

炉を和らげる960kw天燃ガス力のチェーン タイプ網ベルト
1.Customer's条件
扱われるべき部品:stablizing棒;
材料:55Cr3,50CrV4,60SiCr7,54SiCr6;
プロセス:stablizing棒の和らげること;
出力:1000-1500kg/h （プロダクト サイズと、形、変わる
他の冶金の条件）;
装置の2.Specification
上記の条件に基づいて、私達はチェーン タイプ網を推薦する
ベルトのガス燃焼の和らげる炉1500*14000*200mm。
3.Main技術的な変数
炉のタイプ:炉を和らげる上部転輪のタイプ網ベルト;
装置の総力:960kw （天燃ガス力）;
電源:3p-380v、50Hz
装置の全長:約168000mm;
総装置の重量:32000kg
4. 技術仕様
4.1生産能力（和らげること）:1000-1500kg/h （出力は変わる
工作物の形そしてサイズを使って、単一部分の重量
積み重ねの条件）
4.2の評価される温度350~ 500℃;
装置の4.3評価されるサイズ:
網ベルトの幅:1500mm
熱する長さ:14000mm
有効な高さ:200mm
5. 生産ラインの力そして中型の消費
電源
力:380V ± 10%三相AC 50のHZ
測定および制御のための力:220V±10% 50HZ
伝達および他の接触の力:22kwについて
正常な作動力:18kwについて
天燃ガスの供給圧力:0.5-1bar;発熱量:8400kcal/m3;
炉を和らげることの天燃ガス力:960kw;
実際の消費:15-20m3/1000kgについて。
6. 炉の技術的詳細を和らげる網ベルト
炉を和らげる網ベルトは上部の暖房および各暖房を採用する
区域は循環ファンがの均一温度を達成するために装備されている
炉。網ベルトは上部転輪を通して運転される。
6.1の主要な変数
6.1.1の網ベルトの幅:1500mm
熱する地帯の6.1.2の長さ:14000mm
6.1.3評価される力:960kw
6.1.4ヒート コントロール:56地帯;脈拍制御;
6.1.5炉の温度の均等性:≤± 5の℃;壁の表面温度
上昇:≤ 45の℃;
6.2の炉ボディ
炉の貝:6mm鋼板およびセクションから成っている14000* 2400*1860mm
鋼鉄および炉カバー取り外し可能な複数の部分に分けられる
維持すること容易。台枠は100 * 100mmの正方形の管によって溶接される
そして100#チャネルの鋼鉄。炉ボディの前部分はを与えられる
フレーム
6.3の網ベルトの運転装置
6.3.1の網ベルト伝達は工作物伝達のために採用される。
6.3.2は網ベルト上部転輪伝達および後部ドライブの種類をに採用する
高温で網ベルトくまに最低の張力をしなさい。
6.3.3の網ベルト伝達速度:30 | 120minの日本三菱インバーター。
6.3.4の網ベルト:1500*34000*2.0/3.0mmのSUS304記事1
6.3.5減力剤:ASX120-155-1.5kW、セット1;
6.3.6の上部転輪:¢50mm、SUS304の56部分;
6.3.7のアルミ合金の座席、112 PC;
6.3.8鎖およびスプロケット:P=25.4mm、セット1;
6.3.9軸受け、UCP207の112セット;
6.4熱絶縁材:絶縁の煉瓦+処理し難い繊維;
6.4.1上はSUS304とアルミニウム ケイ酸塩繊維の綿を包んだ採用する
空気ガイドのフードとしてステンレス鋼の版。ライニング厚さは280mmである。
6.4.2炉壁は絶縁の煉瓦をT308 + cera毛布1260採用する、
そしてライニング厚さは330mmである。
6.4.3絶縁の煉瓦はでT3 +カルシウム ケイ酸塩板1000使用される
炉底の炉底およびライニング厚さは250mmである。
6.4.4ケイ酸ゲルはある処理し難い接着剤として使用される、
温度がより高ければ特徴、より強い接触
表面はある。
6.5加熱装置
6.5.1すべての主要な天燃ガスのパイプラインは溶接するか、またはフランジによって接続される、
そして通された接合箇所は特別な密封剤と密封される。漏出検出はある
パイプラインの取付けの後で遂行される。一致の天燃ガスの流量計は取付けられている
天燃ガスのパイプラインの入口。限界温度の保護システムは置かれる
限界の保護温度を置く各地帯の燃焼室そして炉。
温度が制御からおよび超高度あれば、ガスを断ち切ることができる
時間のシステムそして関連した安全設備。
6.5.2ガスのシステム故障の場合にはそして限界温度に、それは必要にである
自動的に時間の主要なガス弁を断ち切り、聞こえ、視覚警報を与えなさい。
6.5.3燃焼の制御システム

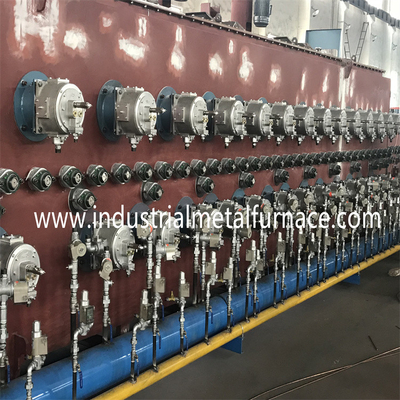

高速バーナーの各セットは安定した、信頼できるSIC65HBが装備されている
バーナーのコントローラー。清浄になること、点火、炎の検出およびフレームアウトの機能
保護は制御システムで完了し、現地のコントローラーは完了する
点火、炎の検出および現地の依託の機能。各バーナーはある
自動フレームアウトの監視を実現するためにフレームアウト警報装置によって装備されている
パワー弁の閉鎖の保護。バーナーが不完全に出かけるか、または燃えれば、
制御システムはすぐにの前の天燃ガスの電磁弁を断ち切る
バーナーおよび警報を与えるため。同時に、すべての弁は電気で閉まる、
自動的に事故を防ぐ電源異常の場合には弁を断ち切る。
自動制御システムは高度のオンオフの脈拍の制御モードを採用する、
正確な温度調整の利点があるかどれが、改良
放射の管および炉の温度を作ることの温度の均等性
均一。コンベヤーの熱処理の炉の温度調整は220Vを出力する
熱電対に従うPLCを通したバーナーのコントローラーへの弁のポジション・コントロール信号
信号およびPID操作、バーナーの燃焼を制御し、停止するため。
実際の炉の温度が一定の炉より大いに低い時
温度、大火事の全温度調整区域の焼跡のバーナー。
実際の炉の温度が一定の炉の温度に近い時、
PLCはPID操作によって燃焼バーナーの数を減らす。
燃焼を停止するバーナーはPLCによって制御され、ために自動的に停止する
炉の温度の均等性を改善するため。同時に、時間の比率
各バーナーの燃焼そして操業停止のPLCで置くことができる。エア ガスの比率
そしてバーナーの燃焼の間のエア ガスの同時性はによって制御される
エア ガスの比例した弁。空気電磁弁が開く時、空気容積
増加およびエア ガス比例した弁は同じで自動的に開く
ガス供給を高める時間逆の場合も同じ。各バーナーはが装備されている
バーナーの比例した燃焼を実現するエア ガス比例した弁
ガス乾燥し、空気およびガスの同時性を持っている。さらに、エア ガス
比例した弁にまた作るべき圧力安定機能がある
より安定したガス・パイプラインの圧力。
6.5.4天燃ガス バーナー:SIC-65、60kW、16pcs;
放射管:¢ 120mm、16pcs;
6.5.5理性的な温度調節器:ハネウェル社の6セット;
6.5.6の熱電対:WRN430-800-Kのタイプ、6部分;
強制6.6 -循環ファン、6セット;
シャフト、¢ 500mm SUS304の6セットによって接続されるベーン;
耐える（NSK）、UCFY211,209の12セット;
モーター、2.2kwの6セット;
空冷装置6セット;
回転測定スイッチ、6セット;
6.7伝達故障検出スイッチ、Omron、日本、セット1;
7. 制御キャビネット
キャビネット サイズ:600*700*2000,1セット;
熱処理の炉にPLCの中央制御が操作ある、
温度過昇、伝達および他の欠陥、聞こえ、視覚
警報および安全保護インターロック、および働きを観察するタッチ画面
いつでも条件。
