時間の鍛造材の部品ごとの300KGはベルトの炉を一致させる
等温の正常化の処置のため

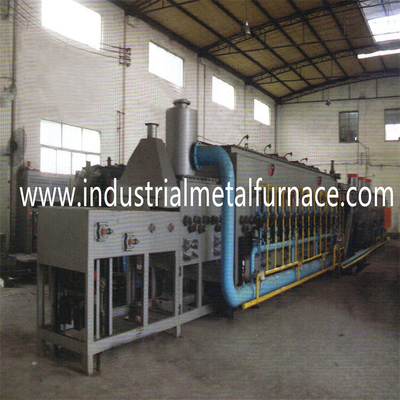

1. 網ベルトの熱処理の炉
炉を正常化する網ベルトの炉はラインの主要部分である。熱処理のための網ベルトの炉は構成される
網ベルトの運転装置の、熱保存材料、加熱装置、
温度調整装置。正常化の連続的な網ベルトの炉は構成される
予備加熱区域および炉の貝の。
2.装置の指定
2.1冷却機械
冷却機械はコンベヤー、クーリング循環ファンで構成される、
熱保存ボディおよび運転装置。
2.2等温の正常化の炉
販売のための等温の正常化の網ベルトの炉は上部および下採用する
熱放射の管での熱する設計。各地帯は1つと大きく置かれる
温度の均等性に達する力の熱気の循環ファン。
2.3電気制御キャビネット
全工程はコンピュータによって管理され、PLCシステムによって監察される。
制御システム制御温度、ドライブ、液体レベル、等。
システムは安全を連結してもらい、聞こえ、視覚警報を非難する。
3.Componentsリスト
| いいえ | 項目 | Q'ty | 起源 | ノート | |||
| 熱する炉 | |||||||
| 1 | 炉の貝 | 鉄骨構造Q235 | すべて | 工場は作る | |||
| 耐熱性鋼鉄 | すべて | 日本 | SUS310S | ||||
| 2 | ライニング | 部品SUS310Sの固定 | すべて | 日本 | |||
| Cera毛布1260 | すべて | Isolite | |||||
| Cera毛布1400 | すべて | Isolite | |||||
| 高アルミナのcera毛布1260 | すべて | Isolite | |||||
| 熱保存板1000 | すべて | Isolite | |||||
| 高アルミナの煉瓦B5 | すべて | Isolite | |||||
| 接着剤1500 | すべて | 日本 | |||||
| 3 |
暖房 |
電気暖房 | 外の管¢120mm | 36セット | 日本 | ||
| 発熱体 | 36セット | 上海 | |||||
| 絶縁体 | 36セット | 宜興市 | |||||
|
熱カップル WRN430-K 1000 |
4部分 | Dazheng、重慶 | |||||
| 変圧器380V/42V | 4セット | 上海 | |||||
|
4
|
運転 装置 |
加熱室の上部転輪¢50/89 | 27部分 | Taihu、ウーシー | SUS310 | ||
| 予熱部屋の上部転輪¢50/89 | 8部分 | Taihu、ウーシー | SUS04 | ||||
| UCL207の忍耐 | すべて | NSK | |||||
| 鎖およびスプロケット車輪P=19.05mm | すべて | 蘇州 | |||||
| 減力剤ASX70-120-0.75kW | 1セット | Chengta、台湾 | |||||
| 網ベルト600*18000* 2/2.5 | 1部分 | Shuangxing | SUS314 | ||||
| 近さスイッチ | 1部分 | Omron | |||||
| 冷却機械 | |||||||
| 1 | 鉄骨構造Q235 | すべて | 工場は作る | ||||
| 2 | 網ベルト800*8500*2.5/3.5mm | 1部分 | Shuangxing | SUS304 | |||
| 3 | 冷却ファン0.75kW | 4セット | Yingda、上海 | ||||
| 4 | 減力剤ASX-60-100-0.75kW | 1セット | Chengta、台湾 | ||||
| 5 | 鎖およびスプロケット車輪P=76.2mm | すべて | 蘇州 | SUS304 | |||
| 6 | 熱カップルKのタイプ | 1部分 | Dazheng、重慶 | ||||
| 7 | 積み過ぎの保護装置 | 1セット | 輸入された技術 | ||||
| 8 | 運転する探知装置（近さスイッチ）を | 1部分 | Omron | ||||
| 等温 | |||||||
| 1 | 鉄骨構造Q235 | すべて | 工場は作る | ||||
| 2 | 空気ガイドのフード | すべて | 工場は作る | SUS304 | |||
| 3 | 熱保存材料 | 熱保存の煉瓦 | すべて | He'nan | |||
| ファイバー・ボード | すべて | 山東 | |||||
| 5 | 暖房装置 | 熱放射の管 |
外の管 ¢76mm |
36セット | 上海 | ||
| 発熱体 | 36セット | 上海 | |||||
| 絶縁体 | 36セット | 宜興市 | |||||
| 熱カップルWRN430-K-800 | 3部分 | Dazheng、重慶 | |||||
| 6 | 循環ファン | モーター1.5kW | 3セット | Teco | |||
| シャフトによって接続されるベーン | 3セット | 自己は作る | SUS304 | ||||
| UCFY211/209の忍耐 | 6セット | NSK、日本 | |||||
|
7
|
ドライブ | 上部転輪、¢50mm | 24部分 | ウーシー | SUS304 | ||
| 軸受け、UCF207 | 48セット | カイフォン | |||||
| 鎖およびスプロケット車輪P=19.05mm | すべて | 蘇州 | |||||
| 減力剤ASX-70-120-0.75kW | 1セット | Chengta、台湾 | |||||
| 網ベルト800*18000*1.6/2.5 | 1部分 | Shuangxing | SUS304 | ||||
| 8 | 運転する探知装置（近さスイッチ）を | 1部分 | Omron | ||||
| 電装品 | |||||||
| 1 | デジタル温度調節器（熱する炉） | 4セット | ハネウェル社 | ||||
| 2 | デジタル温度調節器（コンベヤー） | 1セット | ハネウェル社 | ||||
| 3 | デジタル温度調節器（等温の正常化の炉） | 3セット | ハネウェル社 | ||||
| 4 | CM13310シリーズ | すべて | Siemens | ||||
| 5 | 3TFシリーズAC 220V | 1セット | Siemens | ||||
| 6 | 3TBシリーズAC 220V | 1セット | Siemens | ||||
| 7 | 熱リレー3UA5040シリーズ | 1セット | Siemens | ||||
| 8 | 遮断器C65ADシリーズ | 1セット | Siemens | ||||
| 9 | 中間リレーMY2N AC 220V | 1セット | Siemens | ||||
| 10 | AC電流計6L2-A | すべてのセット | Dongfeng、蘇州 | ||||
| 11 | AC電圧計6L2-V | すべて | Dongfeng、蘇州 | ||||
| 12 | 徴候ライト | すべて | シュナイダー | ||||
| 13 | ロータリー スイッチ | すべて | シュナイダー | ||||
| 14 | ボタン | すべて | シュナイダー | ||||
| 15 | 力のコントローラー | 4セット | Ouyake | 熱する炉 | |||
| 16 | 力のコントローラー | 3セット | 等温の正常化の炉 | ||||
| 17 | インバーターFRN1.5G11S-4 0.75kW | 2セット | 三菱、日本 | 暖房の炉、等温の正常化の炉 | |||
| 18 | インバーターFRN1.5G11S-4 1.5kW | 2セット | 三菱、日本 | 冷却機械 | |||
| 19 | PLC | 1セット | 三菱、日本 | ||||
| 20 | タッチ画面15インチ | 1セット | Kunluntongtai | ||||
| 21 | 近さスイッチE2E-X10ME1 | 3部分 | OMRON | ||||
