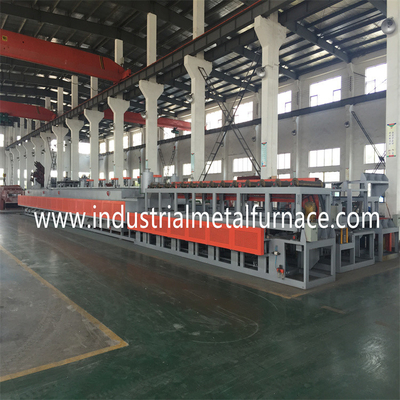

連続的な時間の上部転輪ごとの750kg
締める物のボルト ナットのためのガスの網ベルトの炉
1.Buyer条件
1.1Product:締める物のボルト、ナット;
1.2プロセス:の和らげるqueching浸炭;
1.3生産性:癒やすこと:500-750kg/h;
2. 指定
バイヤーの条件に従って、私達は私達の推薦する
800*8000*10mmの上部転輪のタイプ ガスを選ぶ顧客
網ベルトの炉。
|
1) 働く温度: 炉を癒やすこと:820~920℃;タンクを癒やすこと: 60~100℃;後クリーニング機械:40~60℃;炉を和らげること:400~650℃;
2) 生産性:500~750kg/hour （生産性を癒やすこと 工作物、重量の形そしてサイズと変わる 単一部分、積み重ねの条件および冶金の条件の）;
|
3. 装置の概要の紹介および主な特長
1つの概要の導入
1.1熱処理の炉ラインは進む結合する
台湾からの技術。その主要部分は輸入される
海外にから。
1.2ベルトのタイプ炉は上部転輪の網で構成される
タンクを癒やす炉を癒やすベルトはオイル立場を取除く、
後クリーニング機械、上部転輪の網ベルトの和らげること
炉および電気制御システム。
特徴:
2.1部品を留める生産の必要性を満たすため、炉
台湾の技術を用い、省エネの効果を改善する
処理し難いライニングの区域。
2.2連続的な癒やす炉および和らげる炉は熱される
省エネの、低価格および高性能である天燃ガス。

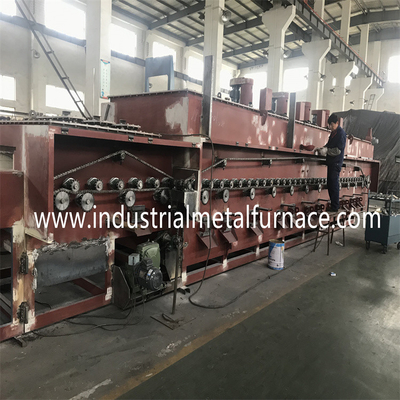

2.3網ベルトは合わせられるの上部転輪によって支えられる
網ベルトが最低の張力に耐えるように動き。
2.4ローラーは特別な高圧密封された軸受けによって支えられる。
2.5コンベヤーの網ベルトは異常な交通機関警報と設計されている
網ベルトの安定した動きを保証する装置。
2.6大気滴りでガス化装置によって気化させ、次にに送られる
炉。大気は絶えず監視され、制御される
酸素の調査によって。
2.7炉の入口に熱い網ベルトのリターン
そして冷たい部品を予備加熱する、エネルギーを非常に節約する。
4. 生産ライン基本的な変数
4.1z合計のローディング力:228KW （電気）について;
電源3phase、380v、50Hz;
1500KW （天燃ガス）;
各単位の5.Dimension
5.1charging機械
網ベルトの幅:900mm;
5.2preクリーニング機械
網ベルトの幅:800mm;
5.3連続的な癒やす炉
網ベルトの幅:800mm;
入口区域の長さ:2000mm;
区域の長さの予備加熱:1500mm;
仕事域の長さ:6000mm;
有効な長さ:100mm;
5.4癒やすオイル タンク
網ベルトの幅:1200mm;
Qunechingのオイル タンクの深さ:2000mm;
Qunchingのオイル タンクの長さ:12m3
5.5オイル立場を取除くため
網ベルトの幅:1000mm;
5.6後クリーニング機械
網ベルトの幅:1000mm;
有効な長さ:2600mm;
容積:3.5m3
5.7和らげる炉
網ベルトの幅:1000mm;
加熱面積の長さ:8000mm;
有効な高さ:130mm;
5.8黒くなるtnak
網ベルトの幅:1000mm;
5.9乾燥機械
網ベルトの幅:1000mm;
5.10給油機械
網ベルトの幅:1000mm;
6. 生産ライン力およびエネルギー消費
6.1力
熱する力:380V±10%、3段階、AC、50HZ;
測定し、制御システム:220V±10%、50HZ;
暖房装置:165kWについて;
ドライブ力および他の消費の点:63kWについて;
全ラインの電源:228kWについて;
正常な働きのパワー消費量:100kWについて;
6.2ベルトのタイプ炉の天燃ガスの消費
炉を癒やすこと:900KW;
炉を和らげること:600KW;
総天燃ガスの消費:1500KW;
6.3大気の入口管変数
メタノールの入口管:4-6 L/h;≥0.04 Mpa;
プロパンの入口管:1000L/Hの自動制御;供給
圧力≥0.04Mpa;
6.4冷水
水質:州の標準的な低カルシウムに従って
産業循環水;
中断された物質:最高10mg /L;
フィルター網ベルトの穴のサイズ:最高の0.3mm;
入口の温度:（最高の） 30℃ （夏で）
入口の温度:（分） 5℃ （冬で）
温度の相違:10℃
吸入圧:0.2 Mpa;
最高の使用水量:100m3/hについて;
6.5補足装置（バイヤーが供給する）
冷水タンクおよび冷却塔は通常取付けられる
研修会の外;
しかし生産ラインの近くで。冷却の入力はべきである
≥100m3/h.でであって下さい。
コンピュータ化された電気制御
電気制御キャビネット（集合的な配線）
電気制御キャビネット、1000*700*2000mmの4-5部分;
炉を癒やし、和らげる連続的な網ベルト
コンピュータによって管理され、三菱PLCシステムによって監察される。
制御システムに実質timemonitoring、管理およびプロセスがある
温度の制御、ドライブ、モーター、暖房装置、
そして安全。炉および網ベルトの和らげることを癒やす網ベルト
炉は天燃ガスによって熱される。それらは温度調節器によって制御される
そしてバーナーの並行して達成するPLC関係の脈拍の点火を。
