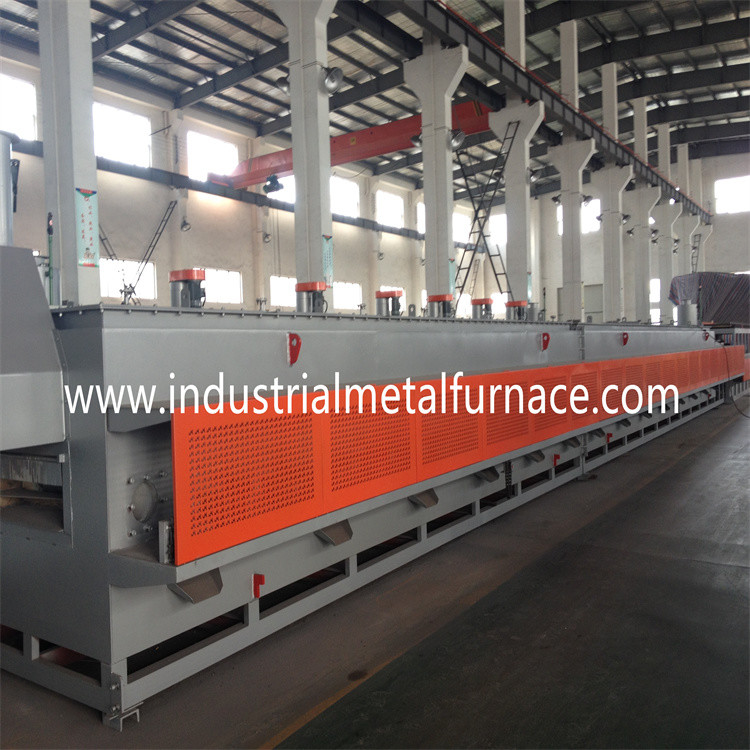

Wonderyの電気良質の上部転輪

和らげることを癒やす網ベルトのタイプ炉

1. 基本条件

1.1プロダクト:セルフ・タッピングねじ、鋼鉄壁ねじ。

1.2プロセス:浸炭する、浸炭窒化、明るい癒やし、和らげること;

1.3生産性:癒やすこと:150-250kg/h;

2. 指定

バイヤーの条件に従って、私達は私達の顧客を推薦する

500*6000mmの上部転輪のタイプ電気網ベルトの炉を選ぶため。

3. 生産ライン基本的な変数

4. 装置の概要の紹介および主な特長

1. 概要の導入

1.1ベルトのタイプ炉は先端技術をからの結合する

台湾。その主要部分は海外にから輸入される。

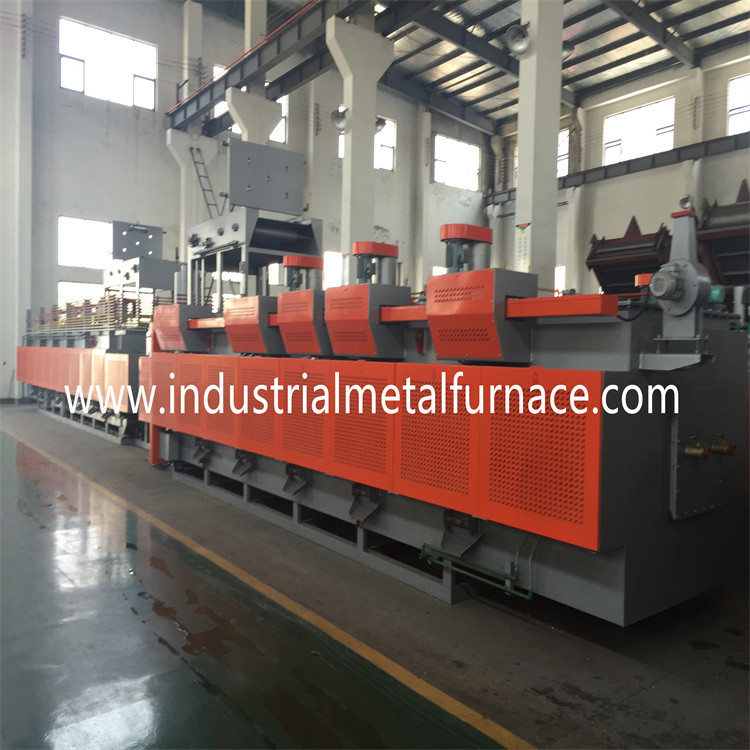

1.2生産ラインは炉を癒やす上部転輪で構成される

タンクを、立場癒やすこと、後クリーニング機械、サポート ローラーを取除くオイル

炉を和らげる網ベルトおよび電気制御システム。

2. 特徴:

2.1部品を留める生産の必要性を満たすために、炉は雇う

台湾の技術は、区域の省エネの効果をの改善し

処理し難いライニング。

2.2ベルトのtypepの炉は変圧器を通して低電圧の暖房を用いる

熱する管の耐用年数を延長するため。

2.3網ベルトは合わせられるの上部転輪によって支えられる

網ベルトが最低の張力に耐えるように動き。

2.4ローラーは特別な高圧密封された軸受けによって支えられる。

2.5網ベルトは異常な交通機関警報装置によってへの設計されている

網ベルトの安定した動きを保証しなさい。

2.6コンベヤーの網ベルトの炉の大気滴りで

ガス化装置によって気化させ、次に炉に送られる。

大気は絶えず監視され、制御される

酸素の調査によって。

 /

5. 装置の指定

6. 単位ごとの技術仕様

炉を癒やす網ベルト

癒やす炉は網ベルトの炉の生産ラインの主要部分である

それは炉の貝、前部機械立場、熱保存材料で構成される、

加熱装置、温度調整装置および大気の供給装置。

主要な変数:

網ベルトの幅:500mm

仕事域の長さ:6000mm

入口の長さ:2000mm

区域の長さの予備加熱:1500mm

温度調整:4地帯PID制御;

評価される力:160KW

炉の温度の均等性:のための≤±5℃の温度の均等性

同じセクション:≤±3℃;炉の外壁の温度の上昇:≤50℃

網ベルトの運転装置

2.1部品は網ベルトを通して運ばれる。

2.2網ベルトは上部転輪によってとの支えられる

合わせられた動き。網ベルトは前部主導のタイプである、

そしてこうして高温で最低の抗張力に耐える。

速度を運転する2.3の網ベルト:50~220mm/minのインバーター制御;

2.4の網ベルト:500*22000*1.8/2.3mm;1部分;

2.5の上部転輪

上部のローラーを予備加熱する、¢50mm SUS304 5部分;

より低いローラーを予備加熱する、¢87mm SUS304 3部分;

上部のローラー、¢50mm SUS310 19部分

より低いローラー、¢87mm SUS310 7部分

後部運転ローラー、¢203mm SUS310 1部分

軸受け、UCFL207 68sets

2.6鎖およびスプロケット車輪、P=19.05mm、セット1

2.7減力剤、セット0.75kW 1;

2.8インバーター、三菱、セット1;

探知装置、セットOmron 1を運転する2.9の網ベルト

3.Heat保存材料

3.1中の屋根の壁は1400高温ケイ酸塩と並ぶ

アルミニウム+ 1260のケイ酸塩のアルミニウムcera毛布。ライニング材料

部品を固定する¢8mmの棒およびSUS310によって固定される。

3.2電気抵抗の網ベルトの炉の側面

Isoliteの反浸炭の煉瓦と並べられる、

熱保存の煉瓦および熱保存板。ライニング

厚さは395mmである。

3.3処理し難い接着剤は国内有名なブランドである。それにある

高温でより強い接着の効果の特徴。

4. 加熱装置:電気熱放射の管。

4.1電気熱する管は上部および下の壁に取付けられている

炉の。暖房装置は低電圧の電源を使用する、

そして炉は熱する管を取り替えるとき停止する必要はない。

4.2電気熱放射の管、36セット;

a) 外の管:¢122*1325*4mm （SUS310S）、36部分;

b) 熱する管の中心:OCr21Al6Nbの36部分;

c) 絶縁材の部品（鋼玉石）:36部分;

4.4各地帯は独立した変圧器によって置かれる。熱放射

管は並行して関係で、互いに干渉しない。

熱放射の管は容易に維持される。

5. ファン混合（水冷システムと耐えるNSK）、2セット;

ベーン（シャフトおよびベーン）、2部分;

、NSK耐えるの4セット;

モーター、1.5kwの2セット;

6.Exhaust発煙装置（炉の発煙を取除き、燃やす

そしてオイル タンク）

空気ポンプ、250W、セット1

の負荷の側面の水冷熱分離の保護板

前部立場、1部分;

炉のドア

a) 炉の口の移動可能な炉のドア、セット1;

b) 炉の中の柔らかいカーテンのドア、4部分;

9. 塵取り外しの穴、12部分;

塵の穴は予熱の2つの側面の下方部分で置かれる

そして熱するセクション。塵の穴は熱のなされるプラグによって妨げられる

保存繊維およびカバー プレート。プラグはレバーのメカニズムによって固定される、

そして取除かれること容易である。

10はまた1枚の火のカーテンが網のベルト・コンベヤーの炉のドア装備されている

クリーニング タンクのクリーニングの液体を熱するため。

11の大気の供給装置

大気の供給:タイプ滴り:methanol+propane+ammonia;

11.1の大気制御:

酸素の調査、マラソン、米国の1部分;

Eurotherm、セット1、カーボン潜在的なコントローラー;

比例した弁、Burket、ドイツの1部分;

メタノールの流れメートル、4セット;

アンモナル流れメートル、セット1;

プロパンの流れメートル、4セット;

参照の気流のメートル、2セット

空気ポンプ、8Wの2セット

安全

予熱および熱するセクションの2つの側面は両方である

穴があいたカバー プレートを通って保護される。

13の網ベルトの運転装置、Omron、セット1;
