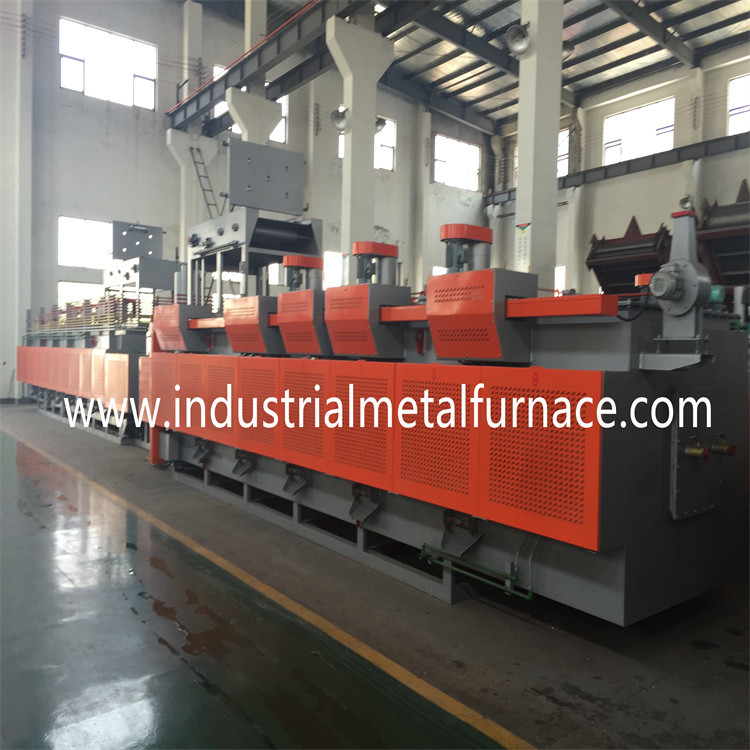

電気上部転輪の連続的なコンベヤー
網ベルトの炉、連続的なベルトの炉
1。バイヤーの条件
1.1プロダクト:締める物、袖;
1.2プロセス:和らげる明るい癒やすこと;
1.3生産性:癒やすこと:200-250kg/h;
2. 指定
バイヤーの条件に従って、私達は私達の推薦する
有効の網ベルトの炉を選ぶ顧客
50mm*5000mmのサイズの炉を癒やす網ベルト
（網ベルトのwidth*height）。
3. 装置の概要の紹介および主な特長
1つの概要の導入
1.1熱処理ラインは先端技術をからの結合する
台湾。その主要部分は海外にから輸入される。
1.2生産ラインは磁気ベルト充満で構成される
機械、前処理機械、炉を癒やす上部転輪
タンクを、立場癒やすこと、後クリーニング機械を取除くオイル
炉を和らげるサポート ローラーの網ベルトおよび電気制御システム。
特徴:
2.1部品を留める生産の必要性を満たすため、炉
台湾の技術を用い、省エネの効果を改善する
処理し難いライニングの区域。
2.2生産ラインはによって低電圧の暖房を用いる
熱する管の耐用年数を延長する変圧器。
2.3網ベルトは合わせられるの上部転輪によって支えられる
網ベルトが最低の張力に耐えるように動き。
2.4ローラーは特別な高圧密封された軸受けによって支えられる。
2.5網ベルトは異常な交通機関警報装置によって設計されている
安定した動きを網ベルトの保証するため。
2.6大気滴りでガス化装置によって気化させ、次にに送られる
炉。大気は絶えず監視され、制御される
酸素の調査によって。
2.7炉の入口に熱い網ベルトのリターン
冷たいpartssを予備加熱する、エネルギーを非常に節約する。
4. 生産ライン基本的な変数
4.1総負荷力:286kwについて;電源3phase、380v、50Hz;
4.2全長:約30m;
ラインの4.3の単位:貸出記録装置、癒やす前処理機械
タンクを、立場癒やす、炉後クリーニング機械を取除くオイル
炉を和らげること。
4.4の総重量:42tonについて;
5. 装置の指定
1つの働く温度:
機械を前もってきれいにすること:40~60℃;炉を癒やすこと:820~950℃;癒やすこと
タンク、60~80℃;後クリーニング機械:40~60℃;炉を和らげること:300~450℃;
2生産性
癒やすこと:200-250kg/h （工作物のサイズと、重量変わる、
方法および他の関連の条件を積み重ねる）
3つの炉の大気
炉を癒やすこと:methanol+propane
炉を和らげること:空気;
4貸出記録装置
網ベルトの幅:500のmm
5前もってきれいにする機械
網ベルトの幅:500のmm
タンク容積:1.5m3;
炉を癒やす6つの網ベルトのタイプ
網ベルトの幅:500mm
入口の長さ:2000mm
ベルトの長さの予備加熱:1100mm
仕事域の長さ:5000mm
有効な高さ:80mm
7癒やすオイル タンク
網ベルトの幅:800mm
オイル タンクの長さ:3800mm
オイル タンクの幅:1600mm
オイル タンクの深さ:1800mm
タンク容積:8 m3
立場を取除く8オイル
網ベルトの幅:800mm
9後クリーニング機械
網ベルトの幅:800mm
タンク容積:1.5m3
炉を和らげる8つの網ベルト
有効な高さ:100mm
網ベルトの幅:800mm
加熱面積の長さ:5000mm
6. 生産ライン力およびエネルギー消費
6.1力
熱する力:380V±10%、3段階、AC、50HZ;
測定し、制御システム:220V±10%、50HZ
暖房装置:310kWについて
ドライブ力および他の消費の点:24kWについて
全ラインの電源:334kWについて
正常な働きのパワー消費量:150kWについて

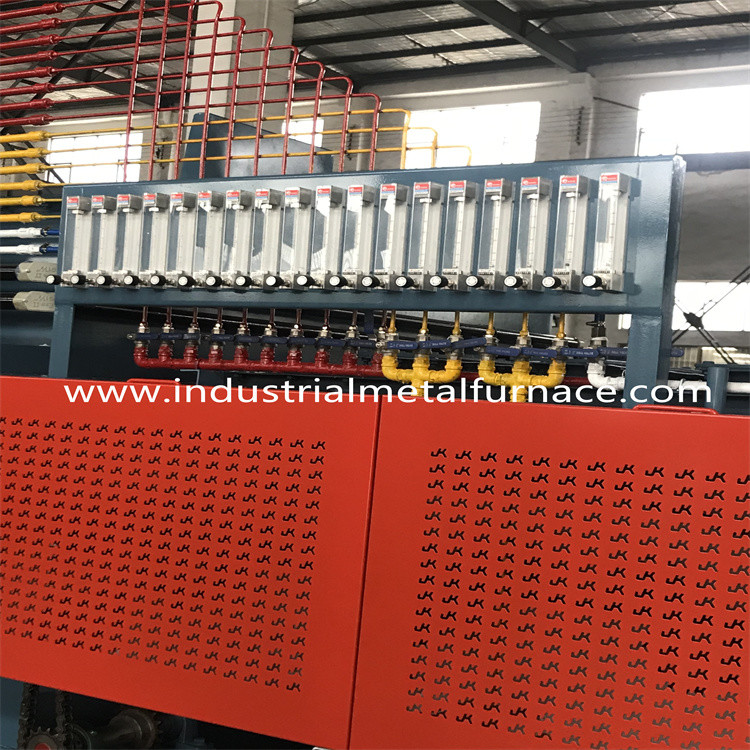

6.2の大気の入口管変数
メタノールの入口管:2-3のL/h;≥0.04 Mpa;
プロパンの入口管:供給≤500L/hとの自動制御;供給
圧力≥0.04Mpa;
6.3冷水
水質:産業州の標準的な低カルシウムに従って
循環水;
中断された物質:最高10mg /L;
フィルター網ベルトの穴のサイズ:最高の0.3mm;
入口の温度:（最高の） 30℃ （夏で）
入口の温度:（分） 5℃ （冬で）
温度の相違:10℃
吸入圧:0.2 Mpa;
最高の使用水量:について30m3/h （循環の使用）
6.4補足装置（バイヤーが供給する）
冷水タンクおよび冷却塔は通常取付けられる
研修会の外
しかし生産ラインの近くで。冷却の入力
≥30m3/h.はあるべきである。
7. 単位ごとの技術仕様
磁気ベルトの貸出記録装置
貸出記録装置は磁気ベルトの伝達システムで構成される、
フレーム、磁気ベルトおよびドライブ。機械フレームはなされる
部門別の鋼鉄および鋼板から。
1つの鎖およびスプロケット車輪:P=25.4mm、セット1;
2減少ギヤ、0.55kw、セット1
3磁気ベルト:500*3450*1/2mm （SUS304） 1部分
4強い力の磁気鋼鉄:28*26*12 1グループ;
5つの振動モーター:250W、セット1;
8.Meshベルトのタイプ前処理機械
網ベルト クリーニング機械は液浸のタイプである。それに3がある
である働く位置浸り、きれいになる、石鹸水
ジェット機で行くこと、および強空気乾燥。貸出記録装置はが装備されている
強い力のノズル。そしてそれは1つの水オイルの分離によって並んでいる
タンクおよび1つのオイルのコレクション タンク。集められたオイルは使用できる。
クリーニング タンク ボディは鋼板から部門別製造され、
鋼鉄一緒に溶接される。
網ベルト:500mm 1部分;
鎖およびスプロケット車輪:P=50.8mm、セット1;
ギヤの減少:0.37kW、セット1;
オイルおよび水分離器、セット1;
液体ポンプ、0.37kW、セット1;
ギヤ モーター、セット0.10kW 1;
熱抵抗器、PT100の1部分;
炉を癒やす9.Meshベルト
癒やす炉は生産ラインの主要部分である。それはある
、前部機械立場炉の貝で構成される、熱保存
物質的な、加熱装置、温度調整装置および大気
供給装置。
9.1Main変数:
網ベルトの幅:500mm
仕事域の長さ:5000mm
入口の長さ:2000mm
区域の長さの予備加熱:1100mm
温度調整:4地帯PID制御;
評価される力:150KW;
炉の温度の均等性:のための≤±5℃の温度の均等性
同じセクション:≤±3℃;炉の外壁の温度の上昇:≤50℃
温度調整の正確さ:±1℃;
カーボン潜在的な制御正確さ:≤±0.05%Cの測定の範囲:0-1.5%C;
