2.5x2x2.5 1000°C 抵抗 レンガ シンタリング 熱処理 ボギー 炉
1紹介

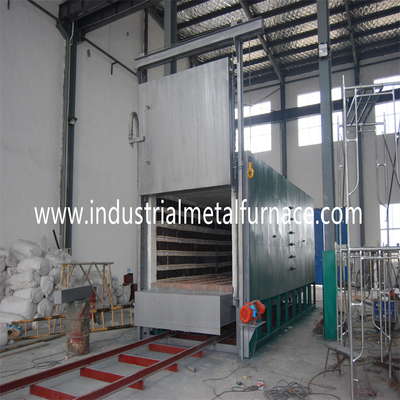

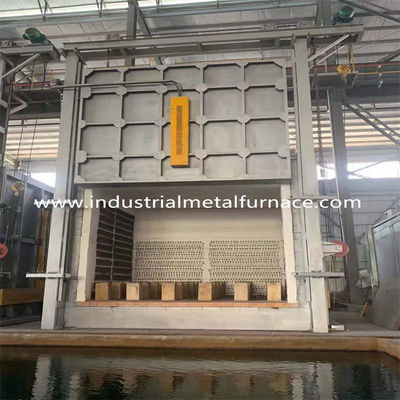

**RT 3-430-10 トロリ型熱処理炉**は,設計された高性能産業用炉です.
主に粘土レンガのシントリングと他の熱処理用途のために使用されます. 高温で
制御,エネルギー効率の良い設計,そして堅牢な構造,このオーブンは均一な加熱,精密な
温度調節と高温環境での信頼性の高い動作
2主な技術パラメータ
炉は厳格な産業要求を満たすために設計され,以下の主要仕様があります.
|
1. **電源と電気仕様** - **名乗電源:** 430 kW (1%から100%まで調整可能) - 電力供給: 380V,3相,50Hz - **暖房要素接続:** Y配置 - **加熱要素材料:** 0Cr21Al6Nb (高耐性合金ストライプ)
2. **温度性能 - **名値温度:** 1000°C - **熱速 (空炉):** ≤2時間 - **温度均一性:** ±8°C - **温度制御精度:** ±1°C (PID制御を使用) - **空炉の電源損失:** ≤18% 3工業用熱処理 炉構造と寸法 - **実用的な作業サイズ (L×W×H):** 2500 × 2000 × 2500 mm - ** 炉内膜:** 優れた隔熱のために高純度耐火繊維構造 - **炉床材料:** NI7N耐熱鋼 (総厚さ30mm) - **外壁温度上昇:** <45°C (エネルギー効率と安全性を確保する) 4制御システムと自動化 - **制御区域:** 4つの独立した温度区域 - **温度制御モード: **タイリスターベースのPID制御と **日本シマデン/SR3プログラム可能なコントローラ** - **人間機械インターフェイス:** 10.1インチタッチスクリーン,データログ,プロセスストレージ,USBエクスポート,スクリーンショット機能,超温アラーム - **通信インターフェース:** RS485 産業ネットワークへの統合
5メカニカル・ロード・システム** - 積載方法:** 作業部位は,暖めるために炉に駆動されるプラットフォームに持ち上げられます -トロッリー・ムーブメント:** 円滑な入出のために,5.5 kWのサイクロイドピンホイール減速機**で駆動 -炉のドアメカニズム:**垂直移動のための2トンの電動吊り上げ;自己重量密封は緊密な閉塞を保証する - **密封システム:** 高純度繊維綿と特殊な形状のレンガは,炉体とトロッキー間の熱漏れを防止します
|
3構造概要
電気抵抗炉は,いくつかの主要な部品で構成されています.
耐久性のある材料で作られ,高温に耐える
熱損失を最小限に抑える
効率的で均等な高抵抗合金加熱エレメントを装備
熱の分布
オーブンのドアメカニズム:自動的な引き上げと密封が操作者の安全と熱を保証します.
効率性について
- トロッリーシステム:手動操作を軽減し生産性を向上させ,簡単に積載/卸載を可能にします.
- 制御システム:高度な自動化により,正確な温度管理,プロセス記録,
リアルタイムモニタリング
4応用と利点
この 炉 は 粘土 レンガ の シンター 処理,陶器 加工,その他の 高温 処理 に 最適 です.
エネルギー効率の良い設計,正確な温度制御,耐久性のある構造により
産業用熱処理プロセスのためのソリューション
**RT 3-430-10 トロッキー型工業熱処理炉は,高効率の,
産業用熱処理のための自動化され,耐久性のあるソリューションで,現代の技術
精度と信頼性のある製造です
