産業用6軸6.5kg自動ロボット アルミインゴットスタッキング鋳造機
1基本機能

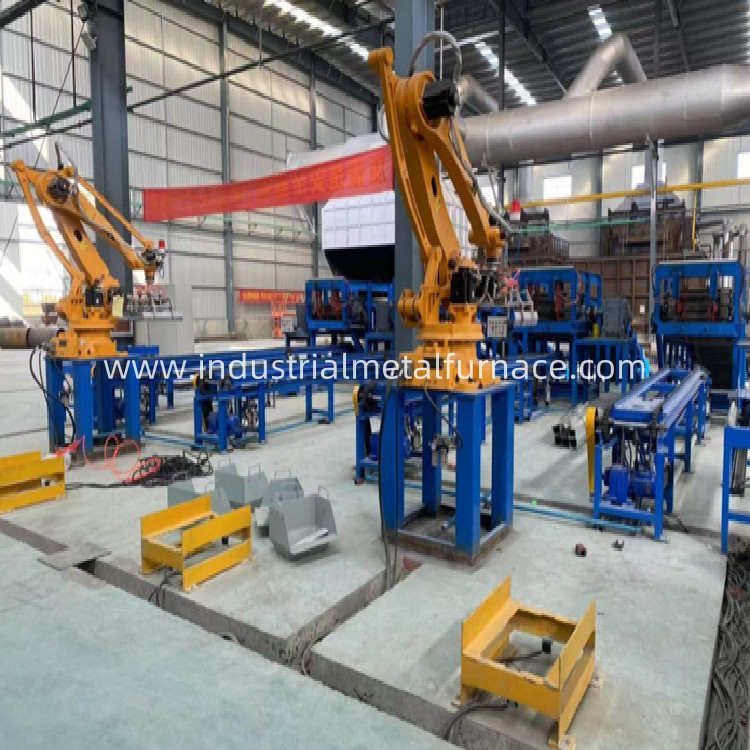

ロボットインゴットスタッキングマシンは,効率的にスタッキングのために設計された自動化された産業機器です
金属積木 (アルミニウムなど) を組織的な堆積物として,保管,輸送,またはさらなる加工のために.
検索結果によると,その主な機能と特徴は以下の通りです.
1自動スタッキング:
アルミニウムインゴット鋳造輸送機は,自律的に冷却インゴットをピックアップすることで,手作業を代替します
コンベアまたは冷却ラインを,事前にプログラムされたスタックパターンに並べます (例えば,90°で交互の層)
安定性のために 180° の角度).
2精度と効率性
• ロボットアーム (例えば4軸ロボット) とグリッパーで装備され,高速で繰り返す
最小の誤差で積み上げています
• いくつかのシステムにはPLC (プログラム可能な論理制御器) が組み込まれ,正確な動き制御と
層数
3安全と労働削減:
• 重量 (例えば20kg以上) や熱いブロックの手作業に関連する危険をなくす
(>100°C)
労働力需要を減らす (例えば3~4人の労働者から1人に).

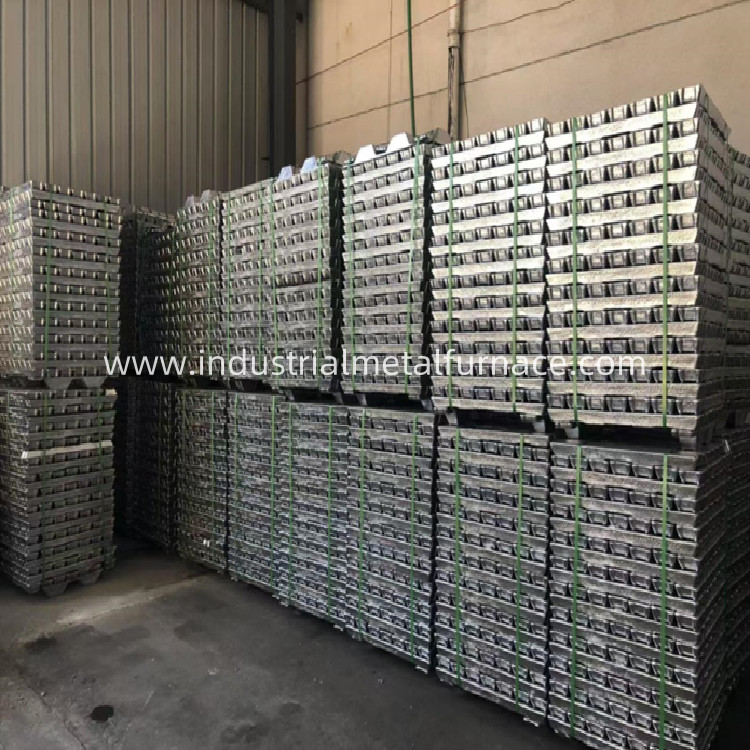

4スタッキング パターン:
• 異なるブロックサイズと層配置 (例えば,11層のスタック
順番の方向性)
• ある システム に は,金塊 を 固定 する ため に 転覆 装置 が 備わっ て い ます.
6生産ラインとの互換性:
連続的なコンベアシステムを形成する 鋳造,冷却,コンベアシステムとシームレスに動作
自動化されたワークフロー
応用:主にアルミニウム鋳造工場,電解装置,金属リサイクルに使用
施設
2. ロボットの技術パラメータ
| 違う 違う | テクニカルパラメータ | |
| 1 | クランプの有効サイズ | 700×840 mm (長さ*開口サイズ) |
| 2 | 回転速度 | 調節可能 1 サイクル 3.5 秒 5.0 秒 |
| 3 | 適用されるアルミの重量 | 5.5±0.5kg/個 |
| 4 | 最大積み上げ高さ | 1650 mm (インゴット層の数が設定可能) |
| 5 | ロボットの回転角度 | 360度 自由設定 |
| 6 | インゴットスタッキング速度 | 約5~8層/分 |
| 7 | マニピレーターの持ち上げ重量 | 120〜200kg |
| 8 | 各回転送されたアルミニウムブロックの数 | 7 インゴット,大きな口が上向き |
3. 技術的な特徴
| 違う 違う | テクニカル特徴 |
| 1 | 6軸のサーボモーター駆動,低走行騒音,安定した動作,低故障率,高スタッキング精度,日本の川崎ロボットを使用します. |
| 2 | 高作業効率,従来のインゴットスタッキングの3~5倍の効率. 1~2台の鋳造機械の同期インゴットスタッキングを実現し,ユーザーコストを削減します. |
| 3 | 小さな面積を占め,複数の点のグリップと複数の点のスタッキングを実現できる様々なインストール方法があります. |
| 4 | 6.4インチカラーLCDディスプレイ,高感度タッチスクリーン,シンプルで直感的な操作インターフェースを使用し,半時間のトレーニング後に熟練した操作を達成できます. |
| 5 | 手持ち/組み込みロボットコントローラ:ユーザーは,自分のニーズに応じて積み重ね層の数と回転角度を設定し,数千のプログラムを保存することができます. |
| 6 | 25°C~50°Cの環境温度と塵や油霧環境で信頼性のある使用が可能である. |
|
7 |
積み重ねロボットグループは,プロセス全体を通してプログラム制御を採用します. 完全で簡単な保守: 0 度, 90 度, 180 度, 270 度 (または 0 度, 90 度).包帯の4つの角の平らさは保証されています. |
|
8 |
積み重ね層の数は合意された範囲内で任意に設定され,積み重ねの高さは一貫しています.動作メカニズムにサーボモータートランスミッション装置の適用は,機器の操作をより安定させる信頼性と精度です. それは使用と将来の保守,シンプルで低コストの操作に大きな便宜をもたらします. |
| 9 | アルミニウム・リンゴの偏差によるロボットへの損傷を防ぐために,リンゴ鋳造機のグリッパー開口距離が増加します. |
| 10 | 鋳造ブロックの長さの違いのために,ブロックが落ちないようにするために,ブロックを掴むメカニズムは,固定とサポートタイプを採用します. |
| 11 | 握り速度を調整できます |
4.提供された技術情報
| テクニカルデータ |
| 違う | ポイント | ユニット | 量 | コメント |
| 1 | ユーザーマニュアル | 1 | セット | 物理画像またはPDFファイル |
| 2 | 電気図 | 1 | セット | 物理画像またはPDFファイル |
| 3 | 銃撃のトラブル | 1 | シェア | 物理画像またはPDFファイル |
| 4 | 耐用部品リスト | 1 | シェア | 物理画像またはPDFファイル |
| 5 | 設備の配置計画 | 1 | シェア | 物理画像またはPDFファイル |
5電気制御部品
| 違う 違う | ポイント | オーリン | ブランド | コメント |
| 1 | デジタル拡張 | 8イン8アウト | シメンス | |
| 2 | ロボットシステム | 6軸数値制御システム | 副産物 | |
| 3 | メインキャビネット | 800*1900*500 | ||
| 4 | 低電圧の電気部品 (前後コンベヤー制御システムを含む) | 電力量は約26KW | シュナイダー | |
| 5 | 磁気弁 | 4V210-08- DC 24V- LD 1 | ヘンギ | |
| 電気装置 | ||||
| 6 | 制御キャビネット前の電源と構造 | システム制御キャビネットに接続 | 顧客の義務 | |
| 7 | すべてのケーブル溝,橋,管道 | 材料 と 建設 | 顧客の義務 | |
| 8 | コントロールキャビネットの後ろのケーブル材料 | 接続装置のケーブル | 供給者の義務 | |
