| ブランド名: | WONDERY |
| モデル番号: | RT3-220-5 |
| Moq: | 1SET |
| 価格: | TO BE NEGOTIATED |
| 納期: | 45 WORKING DAYS |
| 支払い条件: | L/C, D/P, T/T, Western Union |

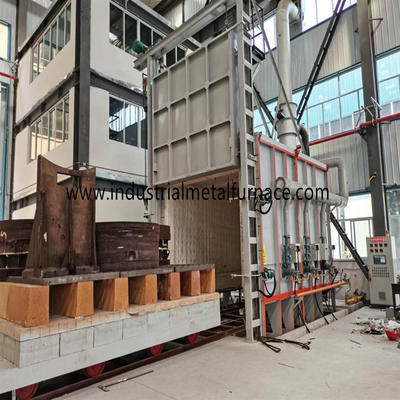

550°C ボギーホースト アルミワイヤーアニール アルミコイル用車底炉
1申請
RT3-380-5 トロリー型熱処理炉は主に熱処理プロセスに使用されます.
アルミニウム合金ワイヤの焼却
2主な技術パラメータ
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定数電源 | 220 kW +5% (1-100%) 調節可能 |
| 2 | 電源パラメータ | 440V,3相,60Hz |
| 3 | 指定温度 | 550°C,一般温度300〜500°C |
| 4 | 空炉の加熱速度 | ≤1.5h |
| 5 | 管制区域数 | 4つの熱対を搭載した前と後ろの4つの独立温度制御ゾーン |
| 6 | 実用的な作業サイズ | 5700×1800×2100mm (長 × 幅 × 高さ) |
| 7 | オーブンの体積 | 6450×2800×3620mm (長さ×幅×高さ) 高さ 炉のドアフレームの高さを含まない |
| 8 | トロリが外へ | ~14000mm 長さ |
| 9 | 熱装置の接続 | "YYYYY" |
| 10 | 温度均一性 | ±5°C |
| 11 | 計器温度制御の精度 | ±1°C |
| 12 | 空炉の電源損失 | ≤10% |
| 13 | 温度制御方法 |
パワーレギュレーター,PIDレギュレーター,日本の島計 32段階温度制御, 485通信インターフェースと15インチタッチスクリーン,工場のMESシステムやERPシステムに接続できる. タッチスクリーンは 1年以上も履歴を記録し 10以上のプロセスを保存し 超温アラームも搭載しています |
| 14 | 炉側外壁の温度上昇 | <40 °C |
| 15 | 暖房エレメント材料 | 0Cr2 5 AL 5 (ストライプ) |
| 16 | 炉底材料 | ZG3 0 Cr 18Mn12 Si 2 N 耐熱鋼 総厚さ 30mm |
| 17 | 積載方法 | 作業部品は,トロッキーの表面に上げられ,トロッキーは,暖房に駆動されます |

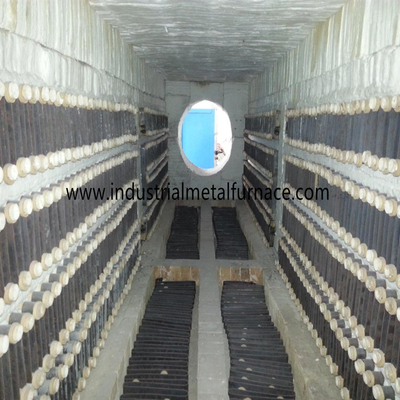

| 18 | オーブンの内膜表紙 | 高温耐火繊維構造を採用 |
| 19 | 炉の扉の開閉式 | 2トンの電気ホイストの1セットは,上下を動かし,自分の重さで圧縮し,シールします. |
| 20 | トロリーの入出表 | 5.5KWサイクロイドピンホイール減速器の1セットは,車輪を動かす |
| 21 | 最大積載容量 | 48 pcs Ø630 × 475mm, 250kg/pc,合計12トン |
| 22 | 循環扇風機 |
4個セット × 11KW変頻扇風機,扇風機刃の直径 φ600mm,厚さ180mm,空気容量 15000m3/h,扇風機刃の材料: 310S,扇風機シャフトの材料: 310S. アルミニウム合金炉は,高温の均一性を達成するために,1分間に45回サイクルするように設計されています. |
| 23 | 風振動装置 | 2mm厚の304ステンレス鋼板で作られ,曲がり固定されている.熱気誘導のために4つの主要領域に分かれています. |
| 24 | トロリーの移動電源モード | タンクチェーン駆動 |
3構造の紹介
RT3-380-5 トロッリー型電気抵抗処理炉は主に炉殻,炉内膜,
オーブンのドアとオーブンのドアリフティングメカニズム,オーブンのドアプレッシングと密封メカニズム; 荷物荷車
トラックの牽引装置,炉体,トラックの密封装置,加熱装置と固定装置
オーブンの温度自動制御システム 循環扇風機システムなど
熱気循環システムこの装置の熱気循環は主に4つの遠心風扇と
熱装置から放出される熱は,効果的作業領域に均等に吹かれます.
ガイドプレートを通る循環扇風機. 扇風機とシャフトは,Cr20Ni20で作られています.
ローヤリング,空気冷却が採用されます.
