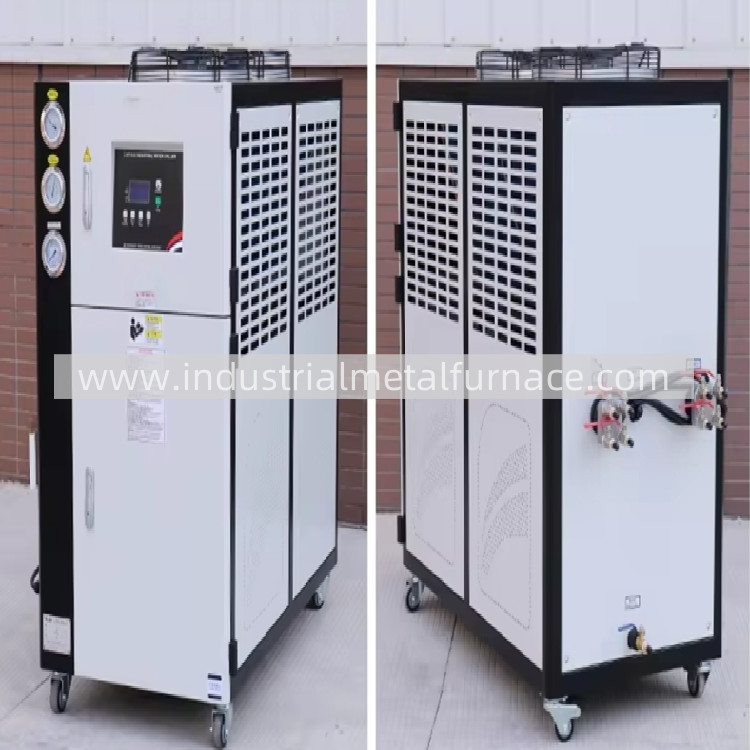

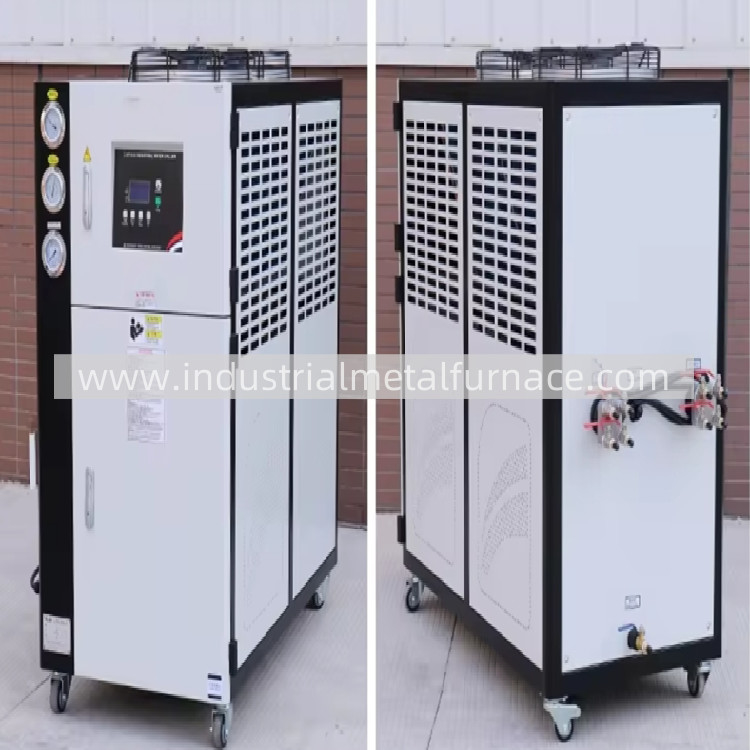

工業用空気冷却冷却器 工業用金属溶融炉
1使用説明書
1この産業用冷却装置は標準的な作業条件で使用され,清潔な自来水が冷却液として使用されなければならない.
3電力供給標準: 3P-380V-50Hz 許容される電圧変動 ±10%,許容される相電圧差 ±2%
4メインエンジンの実際のリフトは,ポンプリフトをマイナス,メインエンジンの内部の頭損失 (1mH) に等しい.2O=9.8kPa)
5. 他の要求がある場合は,表示してください. 我々は特別な注文を受け入れることができます.
6. 空気冷却式冷却機は,熱散に最も注意を払います. 設置する前に,安定した基礎,無障壁の空気,腐食性汚染のない場所を選択してください.覆いがある場合機械から2メートル以上 離れている方が良いでしょう
使用中に周囲の空気がまだ窒息していると感じると,空気コンベクションを維持するために排気扇風機を設置してください.
熱気を排気管から外へ放出します.これにより,使用寿命が延びるだけでなく,
効率を向上させ コストを削減します
7機械の動作を保証するために,機械を設置するための環境温度は36°C以下でなければなりません.
最大の効率で
2.テクニカルパラメータ
| 違う 違う | ポイント | 仕様 | パラメータ |
| 1 | モデル | 空気冷却式冷却機 | WDL-AE-06A |
| 温度制御範囲 | °C | +5+35 | |
| 温度制御の精度 | °C | ±1-2 | |
| 2 | 定価冷却容量 | kW | 16.9 |
| kcal/h | 14530 | ||
| 3 | 電源 | V | 3P-380V-50HZ |
| 4 | 機械の電源 | kW | 6.6 |
| 5 | 機械の電流 | A について | 14.2 |
|
6
|
コンプレッサー | タイプ | 完全に閉ざされた巻物 |
| 冷却入力電源 (kW) | 4.5 | ||
| 冷却電流 (A) | 9.8 | ||
| 7 | 扇風機 | タイプ | 外部ローターの軸流扇 |
| 空気体積 (m3)/(h) について | 6000 | ||
| 8 | 組み込み水ポンプ | タイプ | 遠心分離式清水ポンプ |
| リフト (mH)2O) | 20 | ||
| 流量 (m3/h) | 4 | ||
| 9 | コンデンサー | タイプ | アルミニウムフィンの袖の銅管タイプ |
| 熱交換能力 (kW) | 21.4 | ||
| 10 | 蒸発器 | タイプ | コイルタイプ |
| 熱交換能力 (kW) | 17.0 | ||
| 流量 (m3/h) | 2.91 |
| 11 | 組み込み水タンク | 材料 | SUS304またはPP |
| 容量 (L) | 70 | ||
| 12 | パイプ | 冷却された水媒体の出口 | DN25 (顧客の要求に応じて) |
| 冷却水媒体の入口 | DN25 (顧客の要求に応じて) | ||
| 13 | 温度デジタルディスプレイマイクロコンピュータコントローラ | 状態表示 | タッチデジタルチューブディスプレイ |
| 生産量 | GW532A | ||
| 出力装置の選択 | リレー出力 | ||
|
14
|
警報装置 | 異常な体温 | 循環水温は,アラームと圧縮機を切断するにはあまりにも低い |
| 電源の逆相 | パワーフェーズ検出は,ポンプとコンプレッサーの逆転を防ぐ | ||
| 高電圧と低電圧の故障 | 圧力スイッチは,冷媒システムの圧力状態を検出 | ||
| コンプレッサーの過負荷 | 圧縮機を保護する | ||
| コンプレッサーの過熱 | 内部保護具は圧縮機を保護する | ||
| パンプの過負荷 | ポンプを保護する | ||
| 低水域警報 | 水位スイッチ | ||
| 短回路 | エアスイッチ | ||
| 15 | サイズ | 長さ (mm) | 1200 (参照) |
| 幅 (mm) | 650 (参照) | ||
| 高さ (mm) | 1480 (参照) | ||
| 16 | 機械の重量 | 体重 | 250 (参照) |
