工業重力鋳造 銅のための金属溶融誘導炉
1.概要
90KWの重力鋳造炉は,二重溶融溝設計と二重誘導体構造を採用しています.
この構造の利点は,それは溶融溝と炉の各部分の温度をバランス
電気磁気振動の範囲を拡大し,各電磁気振動の分布を
重力鋳造炉の用途:銅,青銅,青銅と銅を溶かす
他の銅合金 溶融と保温用
2.テクニカルパラメータ
90KWの重力鋳銅溶融炉の技術パラメータ
| 違う 違う | 名前 | ユニット | データ |
| 1 | 最低容量 | T | 0.1 |
| 2 | 総容量 | T | 1.2 ((顧客要求に応じて増やしたり減少させたりできる) |
| 3 | 定数電源 | KW | 90 |
| 4 | 感電器の定位電圧 | V | 380 |
| 5 | センサーフェーズ | 3 | |
| 6 | センサーの周波数 | Hz | 50 |
| 7 | 溶解速度 | トン/時間 | 0.3 |
| 8 | 断熱力 | KW | 50 |
| 9 | 指定作業温度 | °C | 1250 |
| 10 | パワーファクター |
0.45~0.5 (補償前) 0.9~1 (補償後) |
|
| 11 | 冷却水圧 | パパ | (2~3) × 105 |
| 12 | 冷却用水の消費量 | トン/時間 |
7 (インダクションコイル: 3) (水冷却ジャケット: 4) |
3.作業原理と主要構造
3.1 この製品は電磁誘導原理を用いて設計されている.
インダクションコイルに交流電圧が適用されると,交流磁気流が生成されます.磁気流は,電磁気流を形成します.
鉄核を通る閉ざされた磁気回路.この交流磁気流は,電動力と二次磁気力を誘発します.
この電流は金属電荷の抵抗を通過し,電気エネルギーを変換します.
溶けた溝で金属を溶かします 溶けた溝で金属を溶かします
3.2 この製品は,炉体,炉枠,インダクション体,電気炉冷却システム,電気
コントロールキャビネットなど
電炉電圧範囲:90V,120V,150V,180V,210V,250V,300V,380V

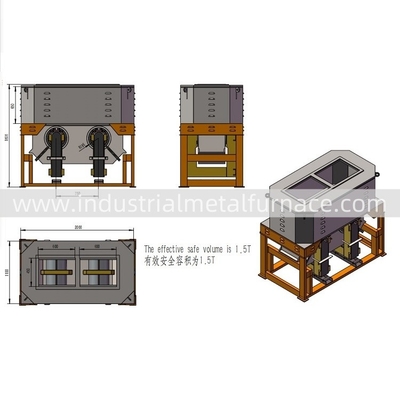

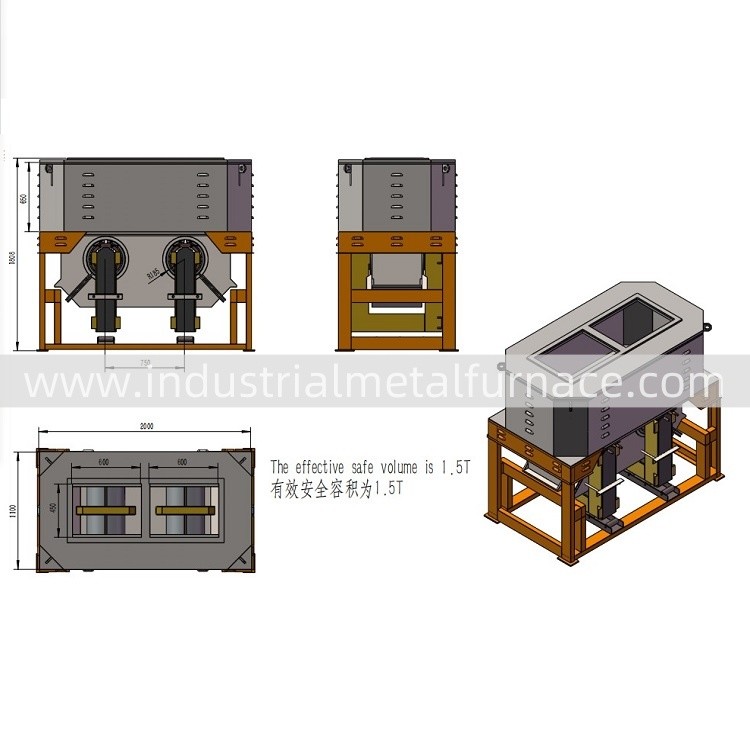

3.3 重力流電銅溶融炉は,垂直"口"の鉄コア誘導構造を採用している.
ローリング溶融池は隔熱材料と耐火材料の後に耐火ブロックでできています
している結びついている
3.4 インダクションボディは,2つのインダクター,2つの鉄コア,2つの溶融溝からなる.インダクションボディシェルは,
耐火性ノット材料と水冷却ジャケット.インダクターは水冷却: 耐火性ノット物質の除去を容易にするために
インダクションボディシェルの電力の損失を減らすため,インダクションシェルは2つの半分から構成され,
中央に材料を配置する.インダクションボディシェルは,組み立て時に上部フレンズの表面をベースにしている.
3.5 溶融過程では,入水温が35°C,出水温が35°Cを超えないようにする必要があります.
水の流量が55°Cより低ければ,水の流量を頻繁に測定する必要があります.
必要なレベルに達すると 秤を掃除する必要があります
3.6 この工業用金属溶融炉では,冷却水の質が以下の要件を満たす必要があります.
範囲内にある7~8 硬さは 7 以上のもので, суспенション物質と溶けた固体の総含有量は
10を超えると, 冷却水のスケーリングや水道詰まりを避けるため
5.供給の範囲
| 違う 違う | 名前 | 量 | コメント |
| 1 | 重力鋳造炉の殻 | 1セット | ストレス 緩和 |
| 2 | 耐火材料 | 1セット | 単調炉の建設用 |
| 3 | ステンレス鋼の水着 | 2pcs | 1Cr18Ni9Ti (321) |
| 4 | インダクションコイル | 2pcs | |
| 5 | インダクションコア | 2pcs | 日本から輸入 Z10 |
| 6 | 溶解チャネル | 2pcs | 銅合金 |
| 7 | 45KWの電気キャビネット | 2pcs | 三相バランス型 乾式 |
