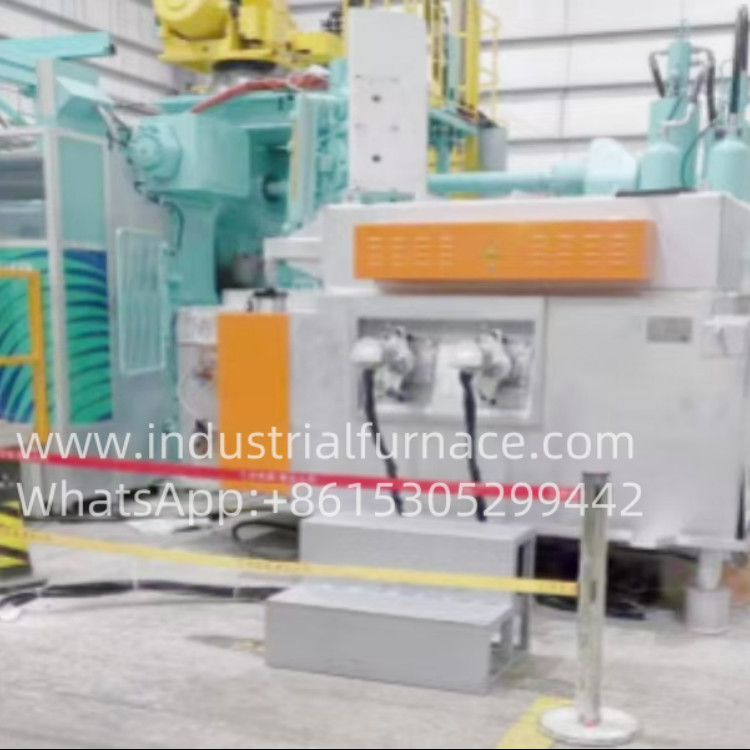

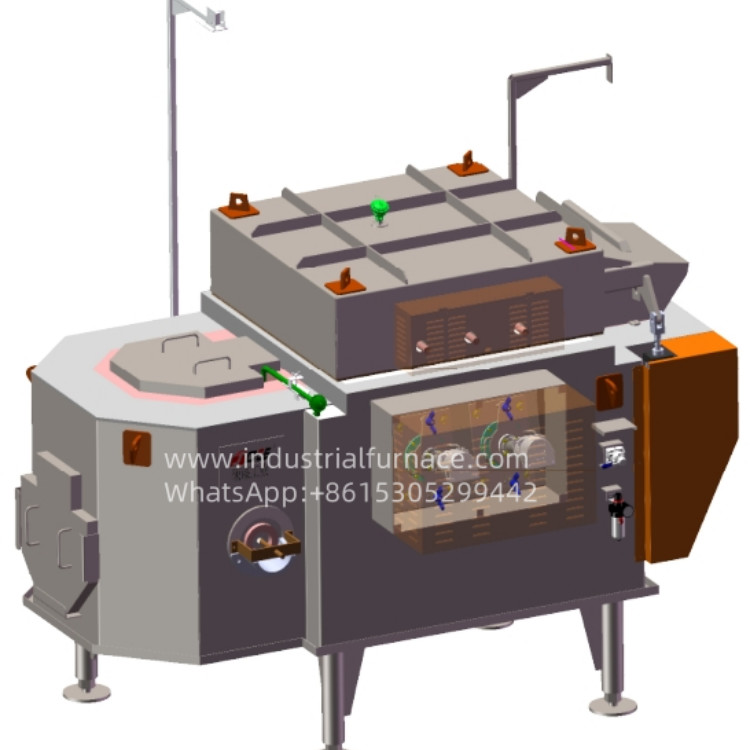

高熱効率と精密な温度制御 アルミニウム保持炉
1製品説明
浸泡アルミニウム合金電池保持炉は主に使用されます
鉄以外の金属の溶液の隔熱には高い要求事項があります
圧迫鋳造プロセスと低エネルギー消費設備では
現在,鋳造工場は
生産効率を向上させ,生産を最適化するための
エネルギー消費を最大限に抑え,
溶けたアルミニウムの直接的な内部加熱は
熱効率が高く,酸化物が出ない,高温
溶けたアルミの制御精度とそのエネルギー消費量
通常の放射線暖房より 60%以上低い.
フランスから輸入された暖房装置
前回よりより高性能で
安定化された後,この構造を最適化した
実際の使用によって,新しい世代の貯蔵炉が導入されました.
2新世代の浸し炉の利点は:
● アルミ液体の高品質を保証するアルミ液体の燃焼がなく
●超低エネルギー消費コスト,暖房源の熱効率が100%近く
● 温度制御の精度 (±2°C)
● 断続的なシャットダウンが可能で,操作が簡単です.
● 暖房 管 を 入れ替える の は より 便利 で 容易 です
現地での基本訓練を経て,
● 特許 を 取得 し た 炉 の 構造 設計 は 炉 の 寿命 を 延長 し ます.
● 2 つの加熱システム,単一のシステムの故障は生産に影響しません.
● コンパクトな設計構造,小さなスペースを占める
● 露出するすべての部位は,保護カバーまたはシールドで装備されています.
職員と設備の安全を確保する.
● 電動キャビネットの外のLEDデジタルチューブディスプレイは
アルミニウム液体のリアルタイム温度を遠隔から確認する.
● 制御回路には,隔離型トランスフォーマーが装備されており,
操作者の安全と利用者の配線コストを節約する
3基本パラメータ
| オーブンの種類 | WDL-CDJ-1200 |
| 炉内の酸素含有量 | <2% |
| 温度制御の精度 | ±2°C |
| 暖房エネルギー | 電気 |
| 浸泡式加熱力 | 2*10kW=20kW ((400VAC) |
| 浸水エネルギー消費量 | 10.5kWh/±10% |
| 放射熱力 | 6*4kW=24kW |
| 定位動作温度 | 630~680°C |
| 設計能力 | ≥1200kg |
| アルミニウム液体の最大出力量 | 485kg |
| 主電源 | 380VAC/50Hz |
| 圧縮空気 | 0.6-0.8MPa |
| 炉蓋の動作モード | パンネマティック |
| 供給ポートカバー | パンネマティック |
| 放出口 | 手帳 |
| 液体レベル検出方法 | レーザー |
| 供給ポートの大きさ | 320mm*370mm |
| スープ出口の大きさ | 520mm*520mm |
| スープ出口高さ | 1550mm+100mm (カスタマイズ可能) |
4電気構成
シメンスとシュナイダーが主に使用されています.
アルミの温度,および内部温度を制御する
加熱装置を同時に監視し,過熱保護を防ぎます.
| 違う 違う | 購入名 | モデル | 工場 | コメント |
| 1 | タッチスクリーン | スマート700 IE V 4 | シメンス | |
| 2 | PLC | S700-200 スマート | シメンス | |
| 3 | 温度モジュール | E M AT04 | シメンス | |
| 4 | アナログ入力と出力モジュール | EMA M 0 3 について | シメンス | |
| 5 | アナログ出力モジュール | E M AQ02 | シメンス | |
| 6 | 熱管 | DAIシリーズ*2 | アルテム | |
| 7 | シリコン炭素棒 | Φ30*6 | シュウゼン | |
| 8 | 電力調節器 | T6シリーズ | テイシー | |
| 9 | 電源を切り替える | EDR-120-24 | 悪いこと | |
| 10 | 低電圧電機 | / | シュナイダー | |
| 11 | 産業用スイッチ | TL-FS1005 | TPLINK | |
| 12 | セラミック・サーモカップル | 400mm (炉の測定) | シュウゼン | |
| 13 | 熱対 | 500*500 (90°直角でアルミ水を測定する) | シュウゼン | |
| 14 | レーザー距離センサー | LR-TB5000 | キー |
