アルミニウムホルディングオーブンの高熱効率と容易な保守
1製品紹介
プール型電気貯蔵炉は,主に熱のために適しています
非鉄金属溶液の保存のために使用できます
鋳造機の集中式熱保存,遠心鋳造
重力鋳造,精密鋳造,その他のプロセス.
2設備の組成
この製品は,炉体,加熱要素,および
電気制御箱の上部は,電動制御箱の
制御回路,下部は電源回路,炉体
主に材料の取り込み室から構成される
暖房と隔熱室など
鉄鋼と鋼板,そして様々な軽量耐火材料は
溶融池は,全体として不粘性アルミで鋳造されています
溶けた液体の合金組成を保証する鋳造材料
シリコン炭素棒の加熱要素と隔熱材料は
軽量炉の上部に設置され,直接
溶融池の液体表面にアルミ合金
効率性や便利なメンテナンス,清掃,移動
3炉の種類の利点と特徴
暖房要素は複数の低功率のシリコン炭素棒を使用します
抵抗線,熱放射線面積が大きく,加熱速度が速い
アルミニウム液体の酸化損失を減らす.
制御システムは,高制御精度 (± 5°C以内) を有します.
アルミ液体温度,およびPID自動などの機能を持っています
温度制御,温度モニタリング,自動比例
輸出電力の調整
炉の表面温度上昇
25°C未満で,周囲の環境への影響を効果的に軽減できます.
温度と操作者の安全を確保する.
オーブンの内膜は,高温耐性,高強度,粘着性
アライド・ミネラル・プロダクト (ティアンジン) コ.,リテッドのアルミニウム耐火材料
使用寿命は5年以上 (3年間の保証)
4機器のパラメータ
| M についてオデール | 量 (単位) | 容量 (KG) | アルミニウム液体の定温 (°C) | 定数電源 | 熱容量 (°C/h) | 24時間の電力消費量 (kWh) | 総重量 (kg) |
| WDL-BCD-800 | 1 | 800 | 650~700 | 21kW | ≥20 | 278±15% | 3600 |
| デバイスインターフェースパラメータ | |||||||
| 1 | 液体レベルの変化 | 450 mm | |||||
| 2 | スープの高さ | 1100mm (カスタマイズ可能) | |||||
| 3 | エネルギー消費の種類 | 電気 | |||||
| 4 | 電力仕様 | 380VAC/50Hz,3相5ワイヤ (3P+N+PE) | |||||
| 5 | 圧縮空気 | 0.6MPa---0.8MPa | |||||
注: 24時間電力を消費する統計基準は,温度
貯蔵炉に添加されたアルミニウム液体の温度は,動作温度 ≥である.

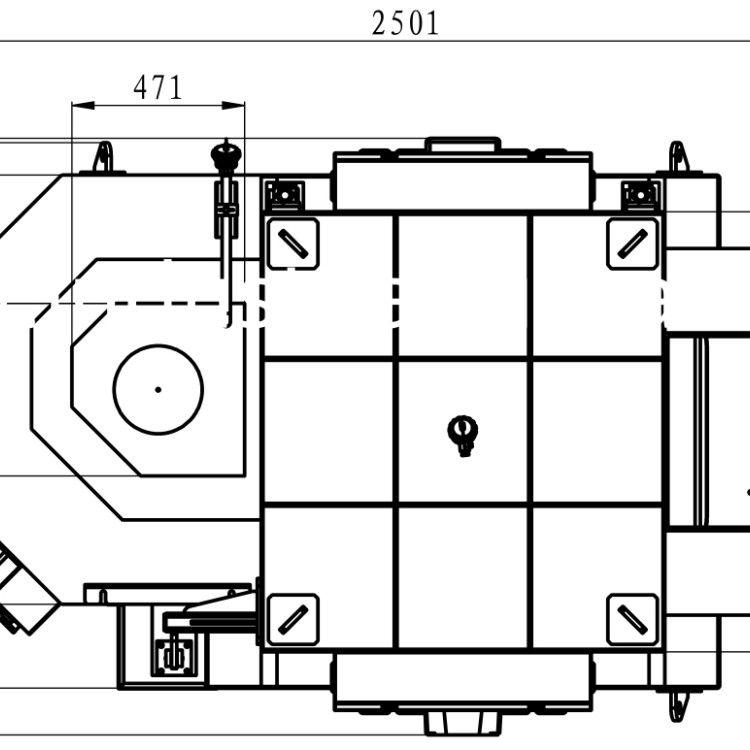

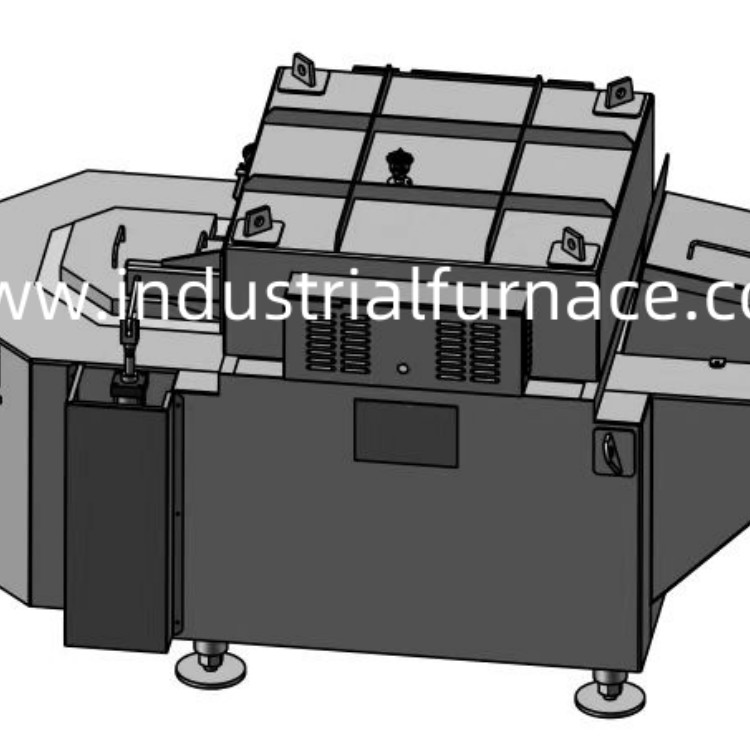

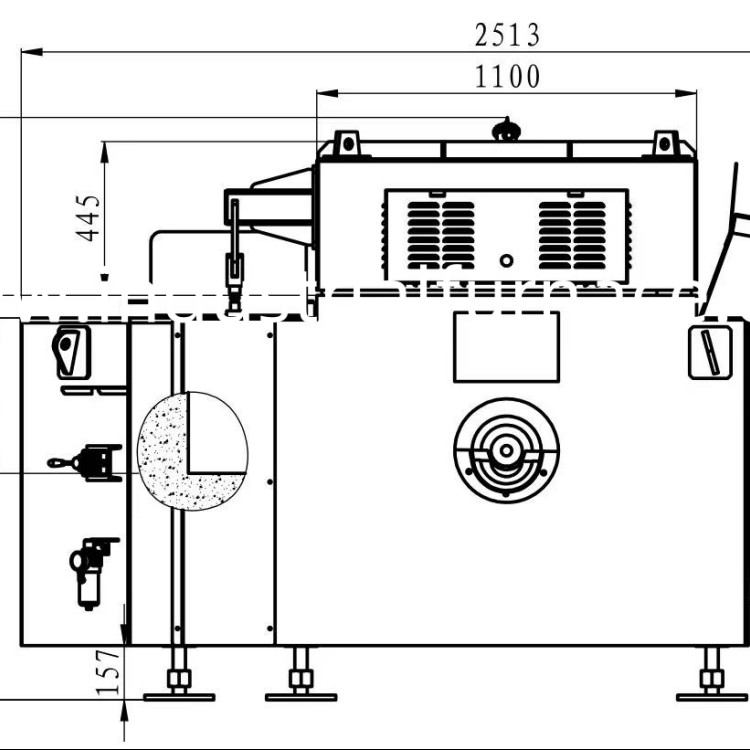

5炉の構造
5.1 オーブンの内膜の紹介
炉は,高強度で高温耐性のある,粘りしないアルミで作られています
コルンドン製の鋳造材料で,In situで鋳造されます.
修理や交換が簡単で,使用期間を短縮します.
メンテナンスの時間
炉壁は高温耐性カルシウムシリケート板とスーパー
熱隔熱セラミックファイバーボードを採用し,
非常な密封と保温性能. 炉蓋は
高温耐性,耐火性,熱隔熱性のある繊維モジュール
積み重ねられていて 簡単に維持し 交換できます
5.2 炉材料リスト
| 名前 | 材料 | 仕様 | ブランド | ほか |
| オーブンの殻 | 235 鋼板 | 6mm | アンシャンの鉄鋼 | |
| オーブンのカバー | 235 鋼板 | 14mm | アンシャンの鉄鋼 | |
| 炉の隔熱層 | 1000 °C カルシウムシリコン板 | 510*300*50mm | キウシ,中国 | |
| 炉の隔熱層 | 1200 °C セラミックファイバーボード | 1000*600*50mm | 孤立した日本 | |
| 炉の隔熱層 | 1200 °C ナノ保温板 | 1000*600*25mm | スウェーデン ユニテルマル | |
| アルミ液体防漏層 | 軽量鋳造材料 | 2608 | 合同鉱物 | |
| 炉の部分 | 粘りしないアルミニウム鋳材 | 84ACX | 合同鉱物 | |
| アンカー | ステンレス鋼 | 310 | 国産 | |
| 炉蓋の隔熱層 | 1000 °C カルシウムシリコン板 | 510*300*50mm | キウシ,中国 | |
| 炉蓋の隔熱層 | 1200 °C ナノ保温板 | 1000*600*25mm | スウェーデン ユニテルマル | |
| 炉蓋の隔熱層 | 1200 °C セラミックファイバーボード | 1000*600*50mm | 孤立した日本 | |
| 炉蓋の耐火層 | 鋳造材料 | 860ACX | アルライド・アライア,中国 | |
| 貝殻塗料 | 高温の銀粉 | 14# | 上海・カイリン |
6.電気システム
主要な構成要素
暖房装置

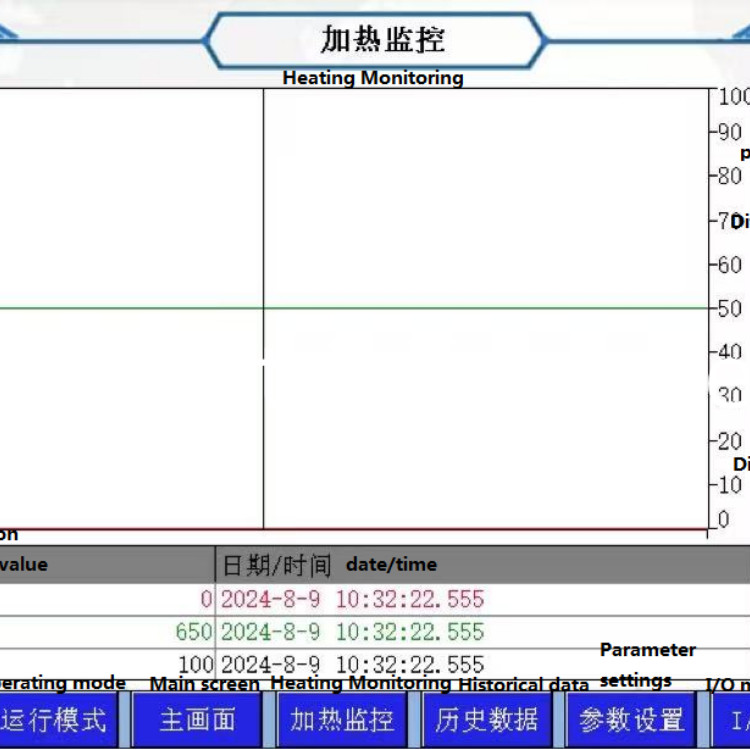

制御システム-PLC,タッチスクリーン,電源調節器,コンタクター,リレー,など
温度検出要素 - 熱対 (各セットには2つの熱対が含まれます.
オーブンの大気温とアルミニウム液体の温度を測定する)
電子電圧調節器 (PID制御) の紹介
主な制御要素として使用され,タイリスターの伝導角の変化
出力電流と電圧を制御するために使用されます. 輸入された特殊タイリスター相変化トリガー
制御装置は,電磁気回路を制御する
制御装置が外部装置を損傷しないようにする複数の保護機能
機能は: ソフトスタート,オーバー・電流保護,オーバー・温度
負荷の欠陥電流や温度が上昇し,作業範囲を超えると
パルス出力を自動的に停止し,負荷を停止することができます
電源.温度制御精度: ±5 °C (標準作業条件下)
保護メカニズム
アルミ液体温度高低気温アラーム,大気温絶対値
値超温アラーム (カスタムキースイッチの権限リセット),三相電流偏差アラーム...など
7電気構成
| 名前 | 仕様 | ブランド | ほか |
| 電気キャビネット | 1600*600*400 | 素晴らしい | |
| タッチスクリーン | SMART 700 IE 7インチ | シメンス | |
| PLC | S7-200SMRT | シメンス | |
| 温度モジュール | EM AT04 | シメンス | |
| アナログ出力モジュール | EM AQ02 | シメンス | |
| LEDデジタルチューブ | 1.8インチフォント | 武漢ミオキシン | |
| 低電圧電機 | / | シュナイダー | |
| 電力調節器 | T6シリーズ | 台湾 | |
| 熱装置 | 3.5kW/ユニット | 素晴らしい | 6単位 |
| 熱対 | K型 0~1300 °C | ウ・ジャ | |
| レーザー距離センサー | LR-TB5000 | キー | 選定項目 |
