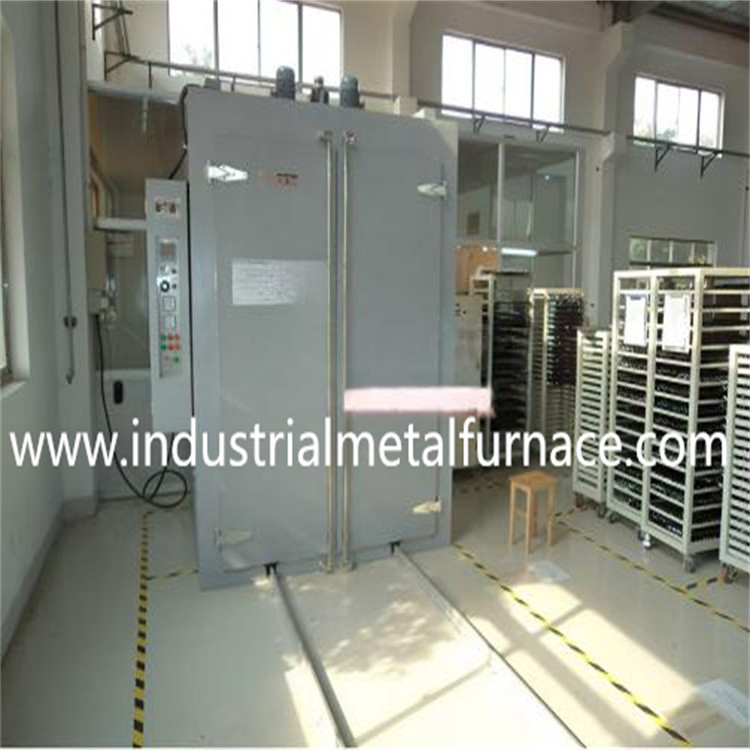

工業用電圧塗料の乾燥と硬化に使用される電圧塗料炉
1労働原理電気塗装炉
電圧塗り炉の動作原理は,主に加熱要素を使用することを意味します
熱を発生させ,それを扇風機や気循環によって室内に均等に分散させる.
温度は温度調節装置によって正確に制御され,安定した温度を保ちます
熱が熱を助長し,電圧塗装される物体はオーブンに入れます.
蒸発し,固化し,より良い粘着と品質を達成するために電圧層,
処理中に発生する有害ガスと水蒸気を排出します
| 2設備の基本パラメータ | |
| 外部素材: | Q235 冷たくロールされた鋼板 |
| スタジオ素材: | SUS304ステンレス鋼 |
| スタジオサイズ: | 1200*1400*1700 (深さ*幅*高さ) 画像デバイスのサイズ |
| 装置の底構造: | 負荷足,車輪,調整足,Foma車輪 (お客様が選択する) |
| 温度範囲: | 室温 RT~300°C |
| 熱材料/電力: | 表面低負荷金属加熱要素,使用寿命3万~5万時間 |
| 吹風器の電源: | 7700W |
| 温度均一性: | ±3°C (無負荷の常温で20分後試験) |
| 温度制御の精度: | ±1°C |
| 制御方法: | SSRモジュールは,PID温度制御を極めるために出力を制御します.(それは,伝統的なゼロクロスティングトリガーによって引き起こされる大きな瞬時の電流の衝撃と大きな制御変動の影響をカバー温度の誤差に応じて出力電圧のサイズを自動的に調整できます装置の内部温度が安定し,性能が優れているように) |
| 空気供給モード: | 強制水平空気供給/強圧水平空気供給 |
| 計時装置: | HS48S-99.99 タイムリングデバイスは,手動または自動的にオンとオフに切り替えることができます. 温度が設定温度に達すると,タイムリングが開始されます. 設定範囲に達すると,熱電源が切断されているベルが鳴る |
| 2次機械保護: |
機器の主温度制御が故障して温度が上昇し続けることを防ぐ. 二次保護設定値に達すると,加熱が切断され,音声と視覚的なアラームが発します. |
| スタジオ設定: | |
| 制御用オプションアクセサリー: |
レコーダー,タッチスクリーン制御,換気と煙の排気,タイマーの電源をオンとオフ, リモコン |
| スタジオ用品: | トラール,パレット,隔壁,網状 |
| その他の要件: | 顧客の実際のサイズと機能要件に応じて機器を設計し製造することができます. |
※当社では以下の従来のモデルを参考にしています:
| 3弊社は,非標準機器の製造と設計に特化した※: (深さ*幅*高さ) | ||||
| モデル | リナーサイズ | 外部寸法 | 装置の電源 (kW) | 電圧 (V) |
| WDL304-1 | 350*450*450 | 500*1070*1020 | 2.4 | 220/380 |
| WDL304-2 | 450*550*550 | 650*1120*1020 | 3.6 | 220/380 |
| WDL304-3 | 500*600*750 | 750*1200*1390 | 5 | 220/380 |
| WDL304-4 | 800*800*1000 | 1050*1400*1720 | 9.75 | 220/380 |
| WDL304-5 | 1000*1000*1000 | 1250*1400*1720 | 12.75 | 380 |
| WDL304-6 | 1000*1200*1200 | 1250*1600*1980 年 | 16 | 380 |
| WDL304-7 | 1000*1200*1500 | 1250*1600*2280 | 19.5 | 380 |
| WDL304-8 | 1200*1500*1500 | 1450*1900*2280 | 23.2 | 380 |
