6 * 2.3 * 2.4 M エナメルシントリング電動ボギーヒートオーブン圧力容器用
1.適用する
RT3-800-10 トロリー型ボギー暖炉は,主要な機器として機能
主に熱処理プロセス,特にシンタリングを含む
この特化した炉は,電車型設計で,
効率的で精密な熱処理能力により,

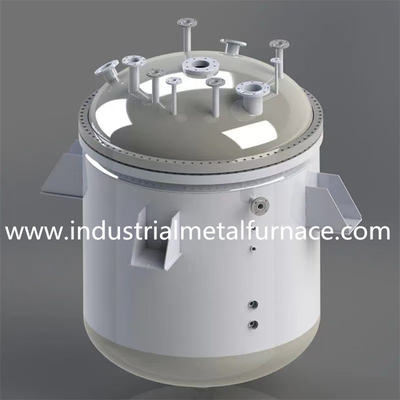

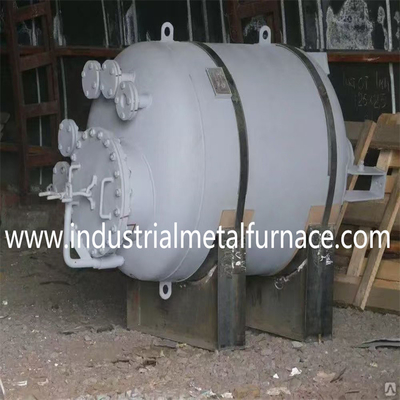

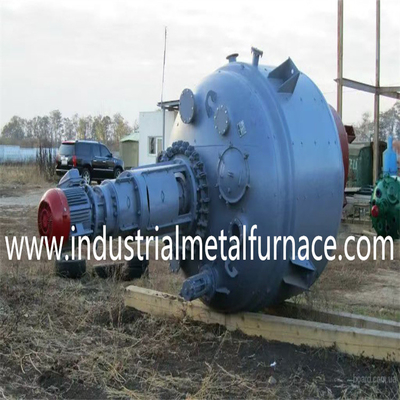

エナメールされた容器のシンタリング その先進的な機能と機能
エナミール製の製造と加工において不可欠なツールになります
高品質の生産を促進し,全体的なパフォーマンスを向上させる
そして最終製品の耐久性です
2.主な技術パラメータ
| 違う 違う | ポイント | テクニカルパラメータ |
| 1 | 定数電源 | 800 kW (1-100%) 調節可能 |
| 2 | 電源パラメータ | 380V,3相,50Hz |
| 3 | 指定温度 | 1050°C,一般的な温度 900~1000°C |
| 4 | 空炉の加熱速度 | ≤2時間 |
| 5 | 管制区域数 | 6 個の独立温度制御区域 |
| 6 | 実用的な作業サイズ | 6000×2300×2400 mm (長×幅×高さ) |
| 7 | オーブンの体積 | 6800×3350×3850 mm (長×幅×高さ) |
| 8 | トロリが外へ | ~14700mm 長さ |
| 9 | 熱装置の接続 | "YYYYY" |
| 10 | 温度均一性 | ±10°C |
| 11 | 計器温度制御の精度 | ±1°C |
| 12 | 空炉の電源損失 | ≤10% |
| 13 | 温度制御方法 |
タイリスター · PID 調節器 · 日本島計 32段階温度制御, 485通信インターフェースと14インチタッチ画面 タッチスクリーンは 1年以上も履歴を記録し 10以上のプロセスを保存し 超温アラームも搭載しています 7インチ色画面タッチレコーダーは,温度上昇曲線を記録 |
| 14 | 炉側外壁の温度上昇 | <40 °C |
| 15 | 暖房エレメント材料 | OCr21AL6Nb (ストライプ) |
| 16 | 炉底材料 | Ni7N耐熱鋼 総厚さ 30mm |
| 17 | 積載方法 | 作業部品は,トロッキーの表面に上げられ,トロッキーは,暖房に駆動されます |
| 18 | オーブンの内膜表紙 | 高温耐火繊維構造を採用 |
| 19 | 炉の扉の開閉式 | 1セット 2トンの電気ホイストは上下を移動し,自分の重さで圧縮し,シールします |
| 20 | トロリーの入出表 | 1セット 7.5KWサイクロイドピンホイール減速機は,車輪を動かす |
| 21 | トロリーの移動電源モード | オートマティック・アザップ・リール |
3.構造的紹介

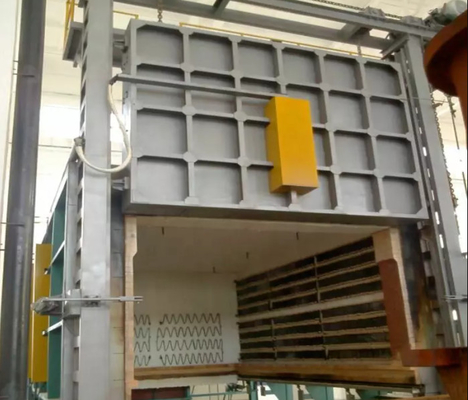

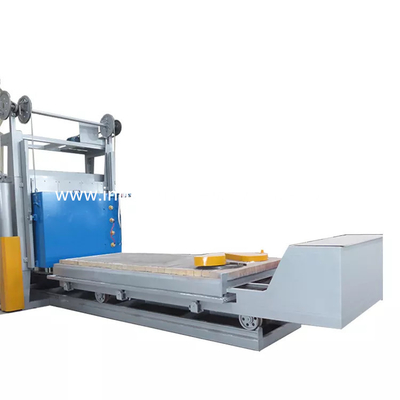

RT3-800-10 トロッキー型 電動抵抗ボギー暖炉は主に炉殻から構成されています
オーブンの内膜,オーブンのドアとオーブンのドアリフティングメカニズム,オーブンのドアプレッシング
荷物荷車と荷車牽引装置,炉
カーソリとトロッキの密封装置,加熱装置と固定装置,炉
自動温度制御システムなど
4.供給範囲
| 違う 違う | ポイント | 量 | コメント |
| 1 | オーブンの体 | 1セット | |
| 2 | トロリー | 1セット | 炉底板を含む |
| 3 | 電動駆動系 | 2セット | トリ 1 セット,炉のドア 1 セット |
| 4 | 熱装置 | 1セット | 抵抗帯 |
| 5 | 温度制御システム | 1セット | |
| 6 | コントロールキャビネット | 2セット | 2000*800*600mm |
| 6.1 | 温度制御装置 | 4セット |
32セグメントの番組で485番組 コミュニケーション |
| 6.2 | 14インチタッチスクリーン | 1セット | |
| 6.3 | ティリスター | 18セット | 800A |
| 6.4 | 補償線 | 120m | |
| 6.5 | 熱対 | 6 | 0-1200 |
| 6.6 | サポートする電気 | 1セット |
電圧計,電圧計 熱力 リレー,スイッチなど |
| 7 | テクニカルデータ | 1pc | |
| 7.1 | 基本図 | 1pc | |
| 7.2 | 温度制御システムの電気図面図 | 1pc | |
| 7.3 | 電気炉の使用説明書 | 1pc | |
| 7.4 | 電気炉の使用証明書 | 1pc |
5.自動車底炉の主要部品メーカー
| 違う 違う | ポイント | 製造者 | モデル |
| 1 | 温度調節器 | 日本 シマデン |
32段のSR13 プログラミングと 485 コミュニケーション |
| 2 | ティリスター | 江蘇・ダンシアン | KS800A |
| 3 | 抵抗帯 | 北京・ショウガン | 0Cr25AL5 |
| 4 | 耐火性繊維 | シャン東・ルヤンググループ | 1260 標準 |
| 5 | 耐火性レンガ |
ヘナン州 ワンチャオ 耐火材料 |
1300重いレンガ + 1000 標準のレンガ |
| 6 | 減速機 | 江蘇・イファン・トランスミッション | 7.5KWサイクロイド減速機 |
| 7 | 電気部品 | デリックス | |
| 8 | 炉底プレート | 江蘇・シンフア・ジアンダ | Ni7N耐熱鋼 |
| 9 | 10. 1インチタッチスクリーン | シェンゼン・クンルーン技術 | 14インチ |
| 10 | 7インチ色画面レコーダー | シアメン・ユディアン | 6チャネルレコーダー |
