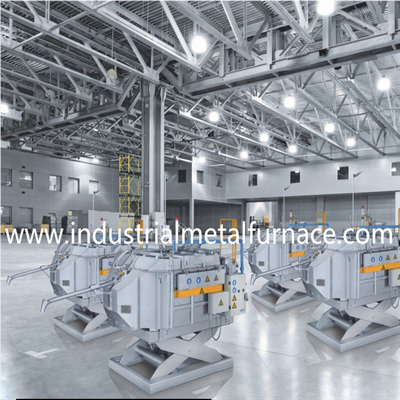

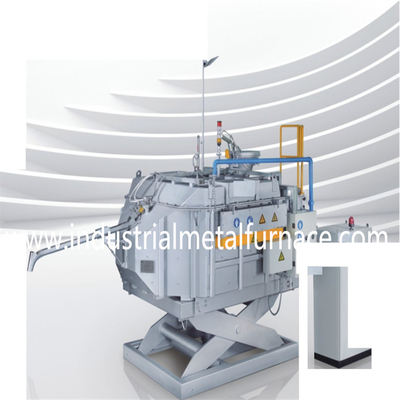

500KG-4100KG 容量 アルミ合金 すべての種類の鋳造のためのドージングと保持炉
1. パネウマティック計量炉の説明
WDL パネウマティック ストッキング オーブンは,クリアと
閉ざされた液体アルミニウムでアルミニウムに適用されます.
500KG から 4100KG まで,あらゆる種類の 異なるタイプの ダイコスティング に適用されます
0.5KG から 100KG まで,ほぼすべての種類の
炉はシメンス社の最先端の制御システムを採用し
製品数量と品質を向上させることができます.
信頼性,安装が簡単,操作が簡単,投与速度が効率的です.
2アルミニウム合金 配分と保持炉の動作原理
WDL パンネマティックドーザリングオーブンは,金属の表面の下から金属を採取するように設計されています.
完全に酸化スラグを回避し,非常に改善することができます
合金液体の質.WDL気圧式配給炉は,直接供給するように設計されています.
そして,自動で,汚染がなく,鋳造機や重力模具に
合金液を供給するために,オーバープレッシャーが炉室内に形成されます.
合金液体が約になるまで,最初に上昇チューブ内の合金液体のレベルを上昇します
流出する. 鋳造機が合金液体を要求すると,
溶融液が流れるように炉室はさらに拡大されます.
前もって設定された量に達すると,投与を終了するために圧力が低下します.
投与が完了した後,液体のレベルは次の投与のために,餌レベルに戻します.
3. 技術要求
4特徴
5設備の参照
WDLドージングオーブンの種類
| タイプ | 単位 単位 | WDL-500D | WDL-900D | WDL-1200D | WDL-1700D | WDL-2300D | WDL-3100D | WDL-4100D |
|
全体的なコンパクト性 |
キロ | 500 | 900 | 1200 | 1700 | 2300 | 3100 | 4100 |
| 作業 コンパシティ | キロ | 350 | 700 | 900 | 1400 | 1800 | 2500 | 3500 |
| 熱力 | KW | 5.0 | 5.5 | 6.5 | 8.0 | 10.0 | 13.0 | 15.0 |
| マックス パワー | KW | 18 | 27 | 36 | 42 | 51 | 60 | 75 |
| 長さ | mm | 2260 | 2660 | 2975 | 3025 | 3545 | 3530 | / |
| 幅 | mm | 1770 | 2030 | 2130 | 2350 | 2350 | 2750 | / |
| 高さ | mm | 2195 | 2365 | 2390 | 2485 | 2580 | 2780 | / |
| 体重 | キロ | 4500 | 5200 | 6800 | 8600 | 10500 | 12800 | 15600 |
| コントロールボックス (L×W×H) | mm |
850×600 ×1800 |
850×600 ×1800 |
850×600 ×1800 |
850×600 ×1800 |
850×600 ×1800 |
850×600 ×1800 |
850×600 ×1800 |
| 引き上げ高度 | mm | 200 | 200 | 400 | 400 | 400 | 600 | 600 |
|
応用型ダイカスティング機械 |
T | 500以下 | 500から800 | 800〜1250 | 1250〜2000年 | 2000年から2500年 | 2500~3500 | 4000以上 |
6. WDL合金用ドージングオーブン
