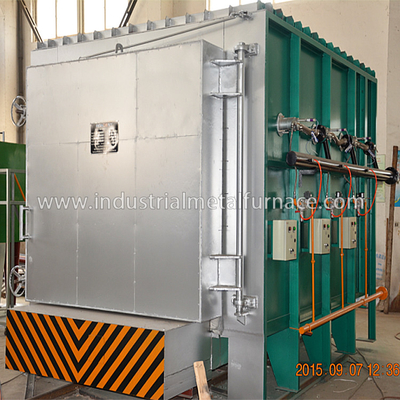

850の摂氏温度箱のタイプ電気熱処理の炉、
焼きなましの処置のための車の最下の炉
1. 適用
電気箱のタイプ熱処理の炉は焼きなましの熱処理のために主にの使用される
さまざまな部品。ローディングは手動で行われる。
2. 主要な技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な90Kw （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 | 850℃ |
| 4 | 空の炉の温度の上昇時間 | ≤1.5hours |
| 5 | 管制圏 | 1つの地帯、独立制御 |
| 6 |
有効な働くサイズ |
1200×1200×1200mm （L×W×H） |
| 7 | 発熱体の関係 | Y |
| 8 |
温度の均等性 |
±8℃ |
|
温度のmesaurementの正確さ |
±1℃ | |
| 10 | 空の炉のパワー消費量 | ≤18% |
| 11 | 温度調整方法 |
SCRのPIDの調整装置のShimaden日本の10.1インチのタッチ画面を485通信用インタフェースの使用が付いているプログラム可能な温度調節器。 タッチ画面は終わる温度警報との履歴データ、店プロセス、輸出USBの抜け目がないドライブ、取得screenshotsおよび他の機能を、記録できる。 |
| 12 | 炉の表面温度の上昇 | <45℃ |
| 13 | 発熱体 | 0Cr25AL25 （ストリップ） |
| 14 | ボギー面板 | CrMnNの30mmの厚さ |
| 15 | 船舶搭載方式 | 炉へのマニュアルまたはフォークリフトのローディング |
| 16 | 軸流れファン | この装置の熱気の循環システムは1つのセット2.2KW water-cooled軸流れファンから主に成っている。発熱体によって出る熱は循環ファンによって有効な仕事域に均等に吹く。ファンおよびシャフトの材料はCr25Ni20である。軸受けの正常な使用を保障するため、冷却方法は水冷である。 |
| 17 | 炉のドアの入り口方法 | 手動側面の開始、螺線形の圧縮 |
| 18 | 炉ライニング | 高温処理し難い繊維の構造 |
3。構造導入
JRX3-90-9箱のタイプ熱御馳走炉は炉ボディ、ライニング、炉のドアで主に構成される
そしてドアの圧縮システム、発熱体および固定装置および温度調整システム。
3.1の炉ボディ、セット1
並ぶ3.2
3.3の炉のドアおよび圧縮システム
3.4 load-bearing炉底
load-bearing電気熱処理の炉底はで構成される
処理し難いbricklayingボディおよび耐熱性面板CrMnN。
bricklayingボディ:ボギーは高いアルミナの耐火れんがの重い組合せと造られる、
軽い耐火れんがおよび熱保存の煉瓦。影響を与えられた部品および体重負荷区域
重いタイプ高いアルミニウム耐火れんがと特にbricked。また自由空間がある
熱された場合処理し難いライニングの拡張のために去られる。
ボギー面板は30mmの総厚さのCrMnNから成っている。最高
温度は変形および割れないで長い間使用することができる≤ 950の℃である。

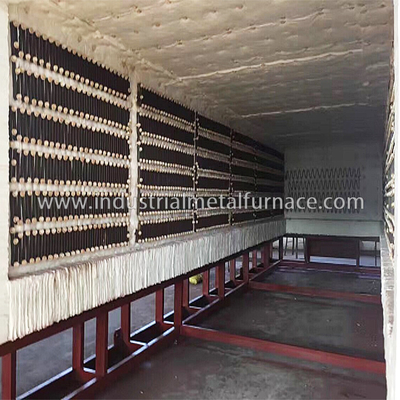

3.5発熱体
発熱体:0Cr25AL5抵抗の螺線形形の合金の抵抗のストリップは取付けられる
2つの側面、背部壁、炉のドアおよびボギー底。
3.6電気制御システム、セット1
4. 供給の規模
| いいえ。 | 項目 | Q'ty | ノート |
| 1 | 炉ボディ | 1セット | 1組の水冷の軸流れファンを含んで |
| 2 | 電気ドライブ | 1セット | 炉のドアのための1セット |
| 3 | 発熱体 | 1セット | 抵抗のストリップ |
| 4 | 軸流れファン | 1セット | |
| 5 | 温度調整システム | 1セット | |
| 5.1 | 制御キャビネット | 1 PC | |
| 5.2 | 温度調節器 | 1 PC | Shimaden、プログラム可能な日本 |
| 5.3 | SCR | 3 PC | KS-500A |
| 5.4 | 補償の導線 | 20m | |
| 5.5 | 熱カップル | 1 PC | Kのタイプ |
| 6 | 電装品 | 1セット | SCR、空気スイッチ、電流計、電圧計、熱リレーおよびスイッチ |
| 注:金属の熱処理のための炉の上記の構成は同等のレベルのブランドに構成供給による顧客に気づかないで変えることができる。 | |||
