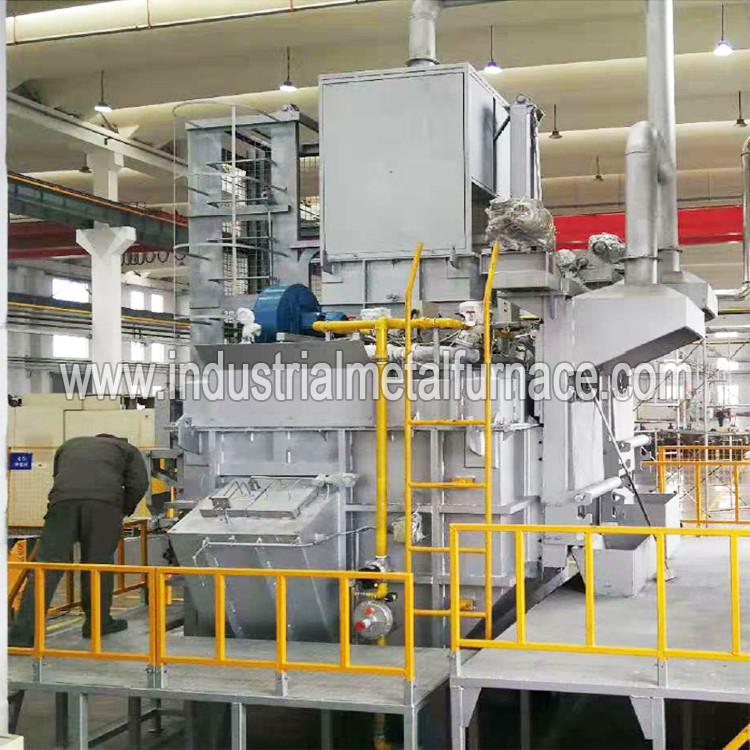

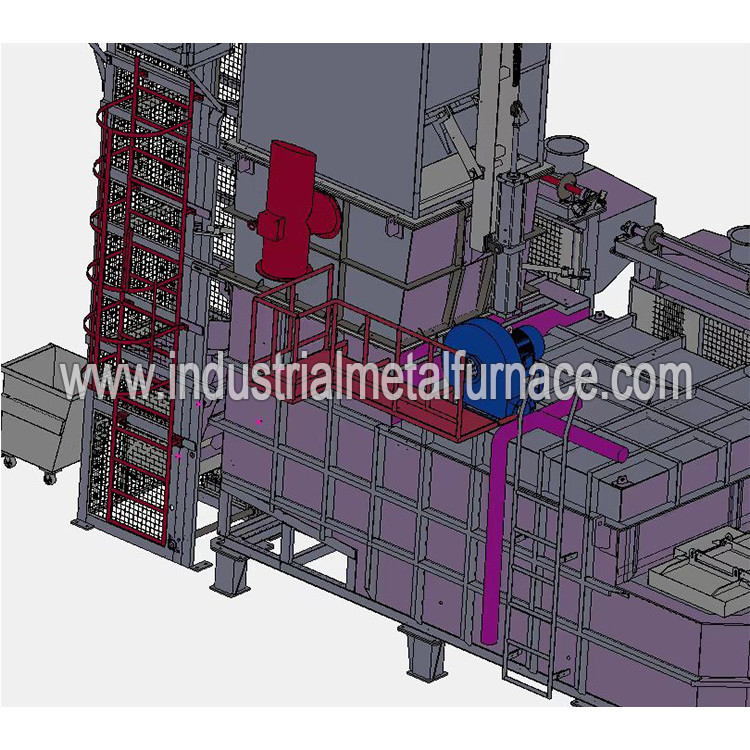

1. 概要の導入
アルミ合金の屈折したアルミニウム溶ける炉は溶けることおよび熱保存機能のための密集した構造を備えている。
溶けるプールは容易な高力の特徴があるかつて形成焦げ付き防止のアルミ鋳造材料によって形作られる、
クリーニングおよび長い耐用年数に。炉は自動点火がある有名なバーナーのブランド、温度調整用いる
そして温度警報装置に。
2. 技術的な変数
|
2.1モデル:WDL-RJL-2500; 2.2炉容量:6000kg; 2.3溶融速度:2500kg/hour （連続的な作業方法で）; 2.4アルミニウム液体の温度:720℃; 2.5の温度調整の正確さ:±10℃; 2.6燃料:天燃ガス、価値8600Kcal/M3ガス圧力:5-8KPa （50-80mbar）; 2.7電源:380V 50HZ 17.5KW; 2.8圧縮空気:0.5-0.7Mpa 1.5m3/h （乾燥およびオイル水分離と） 2.9アルミニウム液体の出口の高さ:1650mm; 2.10の出口方法:空気ストッパー タイプ出口; 2.11ガスの消費:1）アルミニウム65N3/tonよりより少なく（次の条件は満たされるべきである:戻された材料のスクラップの内容は特に容易に酸化するスクラップがないとき、5%よりより少しである;溶かされた材料の比率は戻された材料（密度400-500kg/M3）のための50%およびインゴットのための50%である;溶けることの後の溶解したアルミニウム液体の温度は750°C.である） 2) アルミニウム58M3/tonよりより少し（連続操作、油性および水を含んだ材料無しのアルミニウム スクラップ無し、アルミニウム スクラップの溶ける炉材料（密度400-500kg/M3）の30%、アルミニウム インゴットの70%;溶解したアルミニウム液体の温度、に基づいて720℃） 3) 55M3/tonアルミニウムよりより少し（連続操作のインゴットのための100%;720°C.に基づいて溶けることの後のアルミニウム液体の温度） 計算の時間は材料が置かれた、1時間あたりの入力原料は1時間あたりの溶ける容積に大きいよりまたは同輩後時間を計られ。アルミニウム液体の温度が達され、アルミニウム液体が排出されるとき、水出力は装置によって指定される溶ける効率に達し最低の3時間は単位のエネルギー消費の標準として統計的な周期、取る平均値をである。 2.12アルミニウム インゴット:R14かADC12の平均重量:8kgまたはより少なく; 2.13の最高アルミニウム液体の温度:750°C; 2.13溶ける部屋満ちる率:50% （個々に価格をつけられるmateiral捨てなさい）; 2.14リサイクルされた材料の最高のサイズ:物質的なカートの中次元より小さくなければならない; 注:上記の変数は次の条件を満たさなければならない: A) アルミニウム溶ける炉は6時間以上連続操作の安定状態にあるべきである。 B) 連続的な溶けることの3時間の平均燃料消費料量は計算された価値である。 C) 燃料の実際の発熱量は8600Kcal/NM3である。 D) 産業金属の溶ける炉および伴う装置は正常運営にある。 E) ガス抜き処理、スラグ取り外しおよび保留時間のエネルギー消費はエネルギー消費の範囲に含まれていない。 |
3.1燃焼システムはファン、蝶弁、球弁、圧力スイッチ、圧力計、電磁弁から成っている、
紫外線検出、金属のホースおよびバーナー。溶ける部屋バーナーは長い炎のタイプおよび把握部屋バーナーである
平らな炎のタイプである。
装置の正常運営を保障するために3.2燃焼システムはさまざまな検出とセットアップされる:A.紫外線検出、
バーナーの点火が巧妙であるかどうか検出するため;B.液体レベルの検出、時炉の範囲の中のアルミニウム液体
high-levelは減らされた力で、バーナー動く;配管システムの圧力が異常である場合の、C. Pressureの検出
システム問題警報。
ガス燃焼の金属の溶ける炉は制御のための複数の電装品の組合せをの用いる
従って温度の目的、管理された装置の安全な、信頼できる操作を保障する。主関数
電気制御システムの次のとおりであって下さい:自動調節計、センサー、送信機、アクチュエーター（操作部）、
入出力インターフェイス（入力/出力インターフェイス）
そして閉ループ制御の他の部品。
非線形およびtime-varying温度調整、速い応答時間および高精度。制御システムの安定性
そして適応性。
アルミニウム スクラップの溶ける炉のプログラマブル コントローラPLCは内部実行のためのHMIとの相互に作用している
順次論理演算
制御操作および炉の温度の容易な制御に理想的な解決を提供するアナログ出力。
4.1強い環境の許容
環境条件に強い許容に基づいて、保護レベルは操作を含んで高い、
温度および保管温度はより広い。
4.2強力な機能:タッチ画面 サポート データおよび警報記録アーカイブ機能、強力でスマートな温度
管理傾向の表示機能は、そこに強力で、豊富なコミュニケーション機能、統合されたイーサネットである
通信用インタフェース、USBポート、RS-485通信用インタフェース、付属のシリアル ポート（RS232/485 SB信号
板）、EMの拡張モジュール。modbusの奴隷の議定書命令。マイクロSDのカード スロット、CPUセンサー力ターミナル。
5. アルミニウム溶ける炉の主要なコンポーネントのリスト
|
いいえ。 |
名前 |
モデル |
量 |
| 1 | PLCのコントローラー（Siemens） | S7-200スマートなCPU SR60 | 1 |
| 2 | PLCのアナログ入力モジュール | S7-200スマートなEM AT04 | 1 |
| 3 | PLCのアナログ出力 モジュール | S7-200スマートなEM AQ02 | 1 |
| 4 | タッチ画面（Siemens） | スマートな1000のIE | 1 |
| 5 |
ミニチュア遮断器 シュナイダー |
IC652P C10A | 1 |
| 6 | モーター遮断器シュナイダー | GV2-ME12C | 1 |
| 7 | AC接触器シュナイダー | LC1D12M7C | 1 |
| 8 | 中間リレー シュナイダー | RXM2LB2P7 | 5 |
| 9 | 押しボタンスイッチ シュナイダー | XB5AW33BIC | 2 |
| 10 | 非常停止スイッチ シュナイダー | XB5ASS542C | 1 |
| 11 | 信号ライト シュナイダー | XB2-BVM3LC | 3 |
| 12 | 光電センサーOMRON | E3Z-T61 2M | 2 |
| 13 | 頑丈なコネクター | HDH024-01 | 2 |
| 14 | 火炎検出器（イオン検出の棒） | M14 | 1 |
| 15 | 点火プログラム コントローラー（ハネウェル社） | TBC2800/A10000 | 2 |
| 16 | 点火の変圧器（I） Zhe | BGY004-8/GS25P 220V | 2 |
| 17 | 磁気スイッチ | CS1-U | 1 |
| 18 | 比例したモーター アクチュエーター（ハネウェル社） |
M7284A1004 （AC 220V 7284） |
2 |
| 19 | ガスの点火および燃焼の電磁弁（日本CKD） | AB4103-07 （AC 220V） | 2 |
|
20 |
ガスの溶ける燃焼の電磁弁（ハネウェル社） | DN80 （AC 220V） |
2 |
|
21 |
ガスの把握焼跡の電磁弁（ハネウェル社） | DN40 （AC 220V） |
1 |
| 22 | 火炎検出器FIREYE | UV1AL-6 | |
| 23 |
圧力減圧弁 イタリアFite |
DN65 | 1 |
| 24 |
手動蝶弁 ベスト |
（スケールが付いているDN80糸） | 1 |
| 25 | ガスのマスター弁（ハネウェル社） | DN80 （AC 220V） | 1 |
| 26 | ガスの圧力スイッチ（肥料） | A2210 （低圧警報） | 1 |
| 27 | ガスの圧力スイッチ（肥料） | A2310 （高圧警報） | 1 |
| 28 | 空気圧スイッチ（肥料） | A2310 （低圧警報） | 1 |
|
29 |
炉タワー（Omronシステム）の物質的な探知装置 | E3JK-5M （220V） |
1 |
|
30 |
握る部屋の液体レベルの探知装置（Omronシステム）を | 61F-GP-N |
1 |
| 31 | 炉のふたシリンダー（台湾Airtac） | SC125X800STCM1 | 1 |
| 32 | ドレーン ポートの空気シリンダー（台湾Yadec）を | SC80×200-CA-CB | 1 |
| 33 | 低電圧の部品 | OMRON、シュナイダー、等 |
注:部品はアルミ鋳造の炉の部品のために決め付ける
物は流れ同等の物にの無効性による顧客に気づかないで変わるかもしれない。
