加工ライン高炭素ワイヤー28頭部に電流を通す1.6mmから5.0mmの熱いすくい

加工ラインに電流を通す1.6mmから5.0mmの低炭素の高炭素ワイヤー熱いすくい

1. 適用

この熱いすくいの電流を通すプロセス生産ラインは低炭素の鋼線の連続的なアニーリングそして熱い電流を通すことのために適している。顧客は後期の高炭素のhot-dip電流を通された鋼線を作り出す計画があると考慮してそれはまた鉛浴室プロセス（処置の特許を取る高炭素ワイヤー）と互換性がある新しい生産ラインを造る必要性がない。

2. 主要なプロセス技術的な変数

2.1工程の流れ

A) 低炭素ワイヤー堅いタイプ（850N/mm2）:伸びること---油を取り除くこと---熱湯の洗浄---クリーン ウォーターの洗浄---ピクルスにすること---水洗浄---溶けること---乾燥---熱い電流を通すこと---冷却を拭くこと---ワイヤーとること。

B）低炭素ワイヤー柔らかいタイプ（400N/mm2）:伸びること---ピクルスにすること---水洗浄---熱湯の洗浄---溶けること---乾燥---オンライン アニーリング---熱い電流を通すこと---冷却を拭くこと---ワイヤーとること。

C）処置の特許を取る高炭素の鋼線:伸びること---暖房（焼きなまし炉で）---鉛浴室の等温に癒やすこと---水冷---ピクルスにすること---水洗浄---溶けること---乾燥---熱い電流を通すこと---冷却を拭くこと---ワイヤーとること。

2.2本のワイヤー指定:¢1.60---5.00mm

2.3ヘッド数および出力

顧客の要求に従って、年産は8000トンであり、一時間毎の出力は¢2.40mmに基づく約1500のkgである。線形速度は20m/minであり、顧客はこの熱いすくいの電流を通す装置のための28の頭部を必要とする。

2.4燃料:結合される電気およびガス;

2.5亜鉛層の重量:80--350 g/mの²;

3. 供給の規模

4. 各単位への記述

4.1伸びる立場

回転伸びる立場:28 PC;

4.2オンライン ワイヤー アニーリング炉

4.3等温の熱処理の特許を取る鉛浴室

鉛浴室タンク サイズ（L、W、H）:10000*1400*500mm

燃料:天燃ガス;

温度調整の範囲:450-500℃;

冷却方法:水冷および空冷。

4.4の、1セット ピクルスにすることおよび水クリーニング;

4.5の溶けるタンク、1セット;

全体寸法:3500 * 1400 * 500mm （L、WのH）;

材料:ステンレス鋼

熱するモード:30kW熱する力の自動制御を用いる煙道の不用な熱そして補助電気暖房。

4.6乾燥オーブン

サイズ:8000*1500 （LのW）;

加熱法:煙道のwast熱;

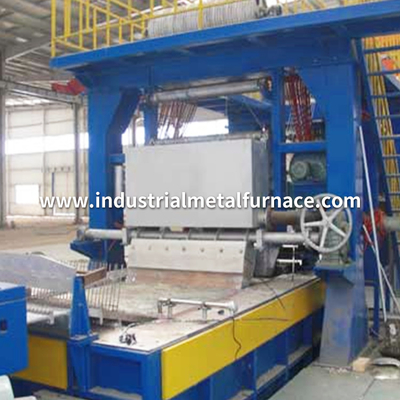

4.7のガス亜鉛電流を通す炉

·頭部の数:28部分;

·ワイヤー間隔:40mm;

·外的な暖房;

·年次作業時間:7500h;

·熱い電流を通す浴室亜鉛液体の温度調整の範囲:440調節可能な℃~ 460の℃;

·温度調整の正確さを亜鉛でメッキしなさい:± 2の℃;

·亜鉛層の厚さの範囲:100g~250g/㎡;

·炉の構造:XG08亜鉛やかんは50mmの厚く特別な鋼板から成り、押され、そして溶接される。

·炉の有効なサイズを亜鉛でメッキしなさい:6000 * 1400 * 900mm （L*W*D）。

·48tについての亜鉛容量

·熱する温度調整:上演された比例した制御燃焼;

出版物ロールは特別な陶磁器の固定タイプであり、年に一度取り替えられるべきである。

·鉛のモードおよび冷却:縦の一流の出口は採用される。低炭素の鋼線はアスベストスのブロックと拭かれ、高炭素の鋼線はcharcoal+asbestos fiber+graphiteの破片と拭かれる。冷却モードは水冷である。

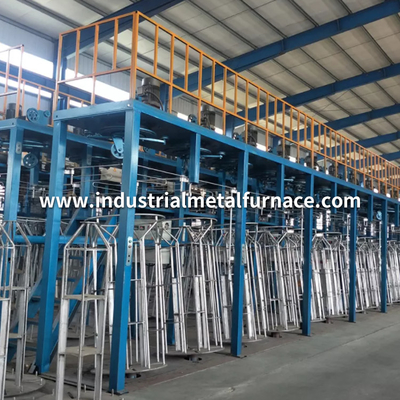

4.9本のワイヤーとること

熱いすくいの電流を通す装置はプラムが逆さまの巻き取り装置採用される開く600が装備されている、単一のヘッド牽引モーターの力は4.0 kWであり、速度は周波数変換によって調節される。
