1. 導入

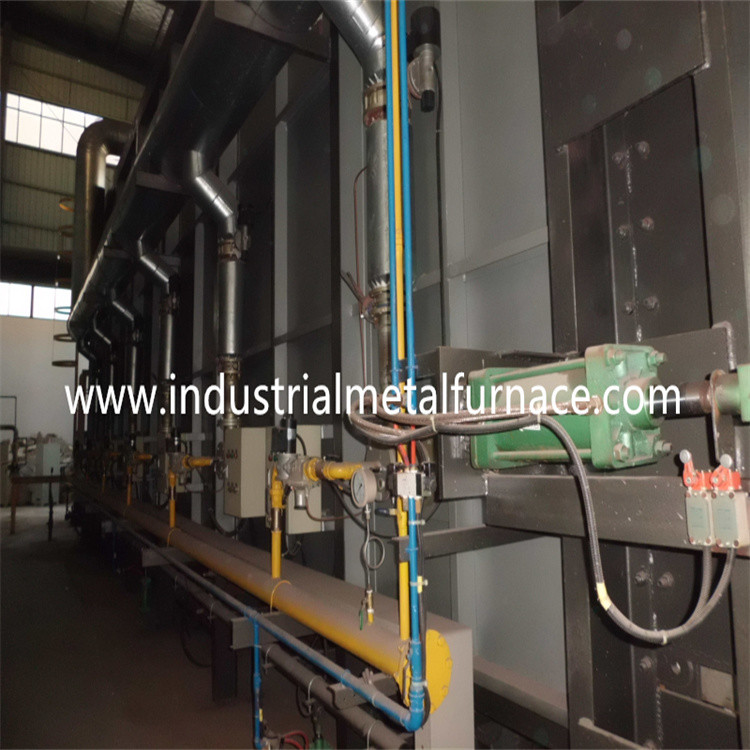

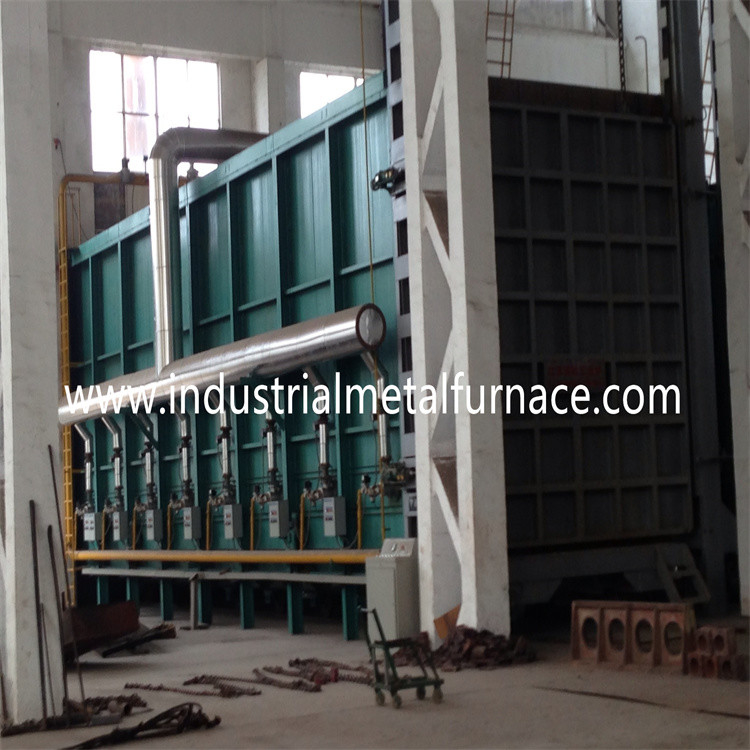

天燃ガス車の最下の炉は貝の焙焼のようなさまざまな機械部分の癒やすことのために主に、アニーリング、老化および熱処理、高いクロム、高いマンガンの鋼鉄鋳造、延性がある鉄、ロール、鋼球、ステンレス鋼鋼鉄、45等使用される。
天燃ガスの条件そして消費:
ガスの発熱量: 8600kcal/m3;
炉の前のガス圧力: 0.02-0.07Mpa;
バーナーのガスの消費: 15m3/h;
ガス管 ライン総需要: 18m3/h;
空気消費: 234m3/h;
量そしてモデルのバーナー: 2pcs、AGS65HB、90kw/h;
2. 電気制御システムの構成
| いいえ。 | 項目 | ブランド |
| 1 |
温度調節器 |
ハネウェル社 |
| 2 |
低電圧の電気電気器具 |
シュナイダー |
| 3 |
電気部品 |
CHINTかDELIXI |
| 4 |
キャビネット ボディ |
国内有名なブランド |
| 5 |
PLC |
SIEMENS |
注:上記の構成は同等のレベルのブランドに構成供給による顧客に気づかないで変えることができる。
3。天燃ガスの炉の適当な働く状態
3.1高度は1000メートルを超過しない。
3.2周囲温度は5-40 ℃の範囲にある。
3.3使用区域の月例平均相対湿度は90%より大きくない。
3.4金属および絶縁材を重大な損傷できる伝導性の塵、爆発性のガスおよび腐食性のガスがない。
3.5明らかな振動および乱れがない。
4. 炉の設計基準は参照した
4.1"はGB/T3486-93で規定される企業の熱の理性的な使用のための技術的な管理主義」合理的に最大限に活用され、減らされた損失熱べきである。
4.2産業炉の石工工学の構造そして受諾のためのGB50211-2004標準。
4.3 GBJ87-85 「工場のいろいろな種類の位置のための騒音標準」。
4.4環境汚染の排出はGB3095-1996標準に達する。
4.5炉の有効な熱する地帯の温度はGB/T9452-2003および温度の均等性is±10℃によって測定される。
4.6エネルギー消費のレベルは熱処理の炉のエネルギー消費の分類の標準で特別な炉のZBJG1004-87レベルまで規定したある。
4.7道具炉ボディの主要で物質的な標準:耐熱性鋼鉄（GB/T8492-87）、耐熱性鋼板（GB4238-92）、粘土の耐火れんが（YB/T5106-1993）、無定形の耐火物（GB4513-84）、粘土の耐火物および高いアルミナの処理し難いcastable （YB/T5083-1997）;
4.8手動アーク溶接の接合箇所のGB985-86基底形式そして次元。
4.9溶接のためのJB/ZQ4000.3-86概要の指定。
4.10部品を処理する破片のためのGB/T5000.9-1998概要の技術的要求事項;
4.11形および位置の概要の許容、線形次元のGB/T1804-1992 「許容」。
4.12 GB1801-79 「500mm穴、シャフトの許容ベルトおよび協同への許容および適合のサイズ」;
極度な整理および限界の干渉に一致させるのに4.13 500mm優先順位へのGB/T1801-1999基本的なサイズが使用されている。
4.14 GB8923-1998 「腐食等級および絵画の前の鋼鉄表面のderusting等級」の;
4.15 GB/T1182-96記号および標準;
4.16包装のためのJB/T13384-21992概要の技術的な条件;
4.17産業および市民取付けのための電気取付けの設計のためのGBJ55-1983コード。
4.18 GB420-1984 「電気制御装置のパート1低電圧の電化製品電気制御装置」。
