1. 短い誘導
RT3-70-12電気ボギー炉炉はアニーリング、構造スチール、投げられた鋼鉄、ばねの鋼鉄および工具鋼の癒やすことのために主に使用される。

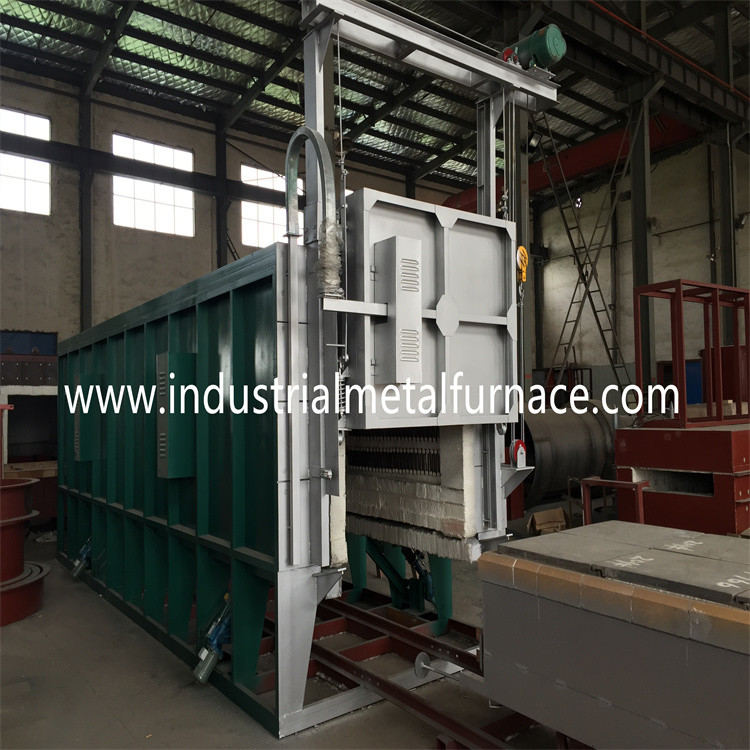

炉のボギー炉炉は炉のボディ、ライニング、炉のドアおよびドアの圧縮システム、ボギー、シーリング メカニズム、発熱体、温度調整システムで主に構成される。
2.Technical指定
| いいえ。 | 項目 | 指定 |
| 1 |
評価される力 |
調節可能な480KW+5% （1-100%） |
| 2 |
電源 |
380V、3P、50Hzまたはカスタマイズされる |
| 3 |
評価される温度 |
1050℃ （正常な働く温度:850-1000℃） |
| 4 |
管制圏 |
5つの地帯 |
| 5 |
有効な働くサイズ |
11000×1800×1000mm （L×W×H） |
| 6 |
発熱体の関係 |
Y |
| 7 |
温度調整方法 |
SCRのPIDの調整装置;485の通信用インタフェース、10.1インチのタッチ画面（輸出、screenshotsおよび他の機能は、履歴データ、貯蔵プロセス、過熱警報とのUディスク記録できる）が付いているShimadenの温度調節器 |
| 8 |
発熱体 |
0Cr21AL6Nb （ストリップ） |
| 9 |
ボギー面板 |
ZG30Cr24Ni7SiNの耐熱性鋼鉄、 30mmの厚さ、 |
注:私達の会社は各顧客のための炉の働きのサイズをカスタマイズできる。
3.furnaceライニング
炉ボディは全繊維システムと造られる。使用されるライニング材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:次に≥230Kg/m3）および円形のステンレス鋼の部品炉ボディに固定。この処理し難い線構造に低熱伝導性、強い耐衝撃性容量およびanti-erosionの利点がある。絶縁材に330mmの厚さがある。ケイ酸塩 アルミニウム繊維は1260℃の最高温度に抵抗する。
4. 炉のシーリング
シーリング:炉のドア間のシールはおよび炉のボディおよびボギーより重要である。炉のドアと炉ボディ間のシールは炉のドアの自己重量の圧縮の構造を採用する。ボギーと炉ボディ間のシールは特別型の煉瓦、繊維の綿のブロックおよび砂の二重シールのシールである。
5. 発熱体

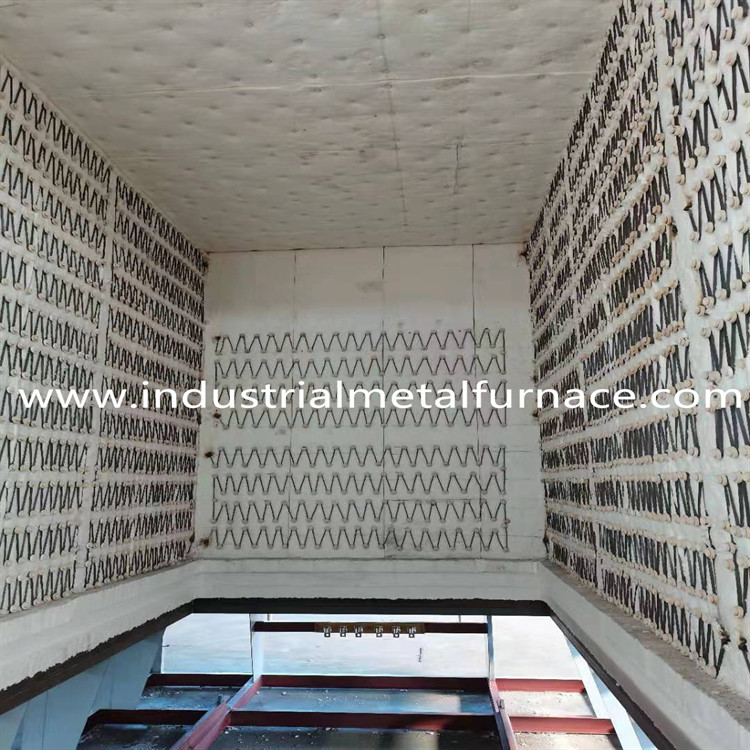

0Cr27AL7Mo2抵抗の波形の形の合金の抵抗のストリップは2つの側面に取付けられる。抵抗のストリップは特別な型を通して作り出され、炉壁に磁器の釘によって取付けられている。そして短絡を避ける繊維の壁と抵抗のストリップ間に磁器のガスケットがある。陶磁器ねじおよびガスケットは十分な強さおよび耐用年数を保障するために高温で焼結する高いアルミニウム材料から成っている。1つの熱する地帯がある。すべての鉛のコンダクター棒はφ16 0Cr27AL7Mo材料から成っている。
温度調整:炉は理想的なPID変数を計算し、一定温度を達成する自己同調機能がある温度を制御するためにShimadenの理性的な温度調節器を採用する。温度調節器に過熱警報および熱カップルの破損保護の機能がある。
