Wonderyの真空のガスのNitirdingの熱処理の炉、血しょうイオン窒化の炉
1. 概要の導入
イオン窒化、イオンnitrocarburizing （柔らかい窒化）血しょう機械部品の化学熱処理のために血しょうイオン窒化の炉が主に機械部品の表面を変更し、必須の機械および物理化学的な特性を得るのに使用されている。
基本的な変数:
|
2.1出力電圧:調節可能な0-900v絶えず; 2.2最高平均出力電流:150A; 2.3脈拍のピーク電流:300A 2.4脈拍の頻度:1000Hz 2.5働くサイズ:φ1600×1200mm; 2.6実用温度:≤ 650の℃; 2.7定格負荷:3000kg; 2.8限界の真空:≤ 6.67pa; 2.9圧力上昇率:≤ 0.13pa/min; 2.10 20Paへの真空のポンプ時間:≤ 30min; 2.11時間を消すアーク:≤ 15のμ s 2.12温度調整の正確さ:± 1の℃ 2.13圧力制御の正確さ:± 1 Pa; 2.14自動プロセス制御。
|
2.Equipment構成
| 項目 | 指定 | Q'ty （セット） |
| 脈拍イオン電源 | WDLC-150AZ | 1 |
| 真空イオン窒化の炉ボディ | 有効なサイズ:φ1600×1200mm （h） | 1 |
| 真空ポンプ | 2X-30 | 2 |
| 電気真空の蝶弁 | GID-65 （ニンポー） | 2 |
| 真空の電磁弁 | DDC-JQ65 （ニンポー） | 2 |
| マス フローのコントローラー | D07 （北京） | 2 |
| フィルムの絶対圧の真空ゲージ | ZJ-1C成都 | 1 |
| 圧力コントローラー | Shimaden、日本 | 1 |
| 温度調節器 | Shimaden、日本 | 1 |
| 整流器変圧器 | 浸る180KVAオイル（ウーハン） | 1 |
| PLC （プログラマブル コントローラ） | FXシリーズ、三菱 | 1 |
| 産業制御計算機 | 15"色のタッチ画面 | 1 |
装置の3.Standard構成
産業ガスの窒化の炉の大ぞろいはイオン電源、自動制御システム、真空の炉ボディ、真空の獲得システム、温度の測定および制御システムおよびガス供給 システムで構成される。
3.1の真空の炉ボディ
3.1.1の真空の炉ボディ

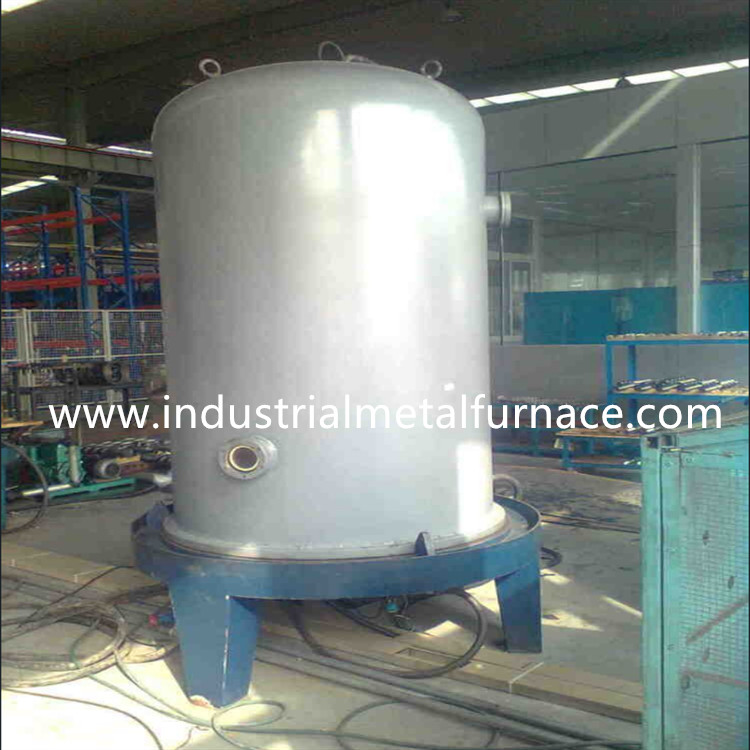

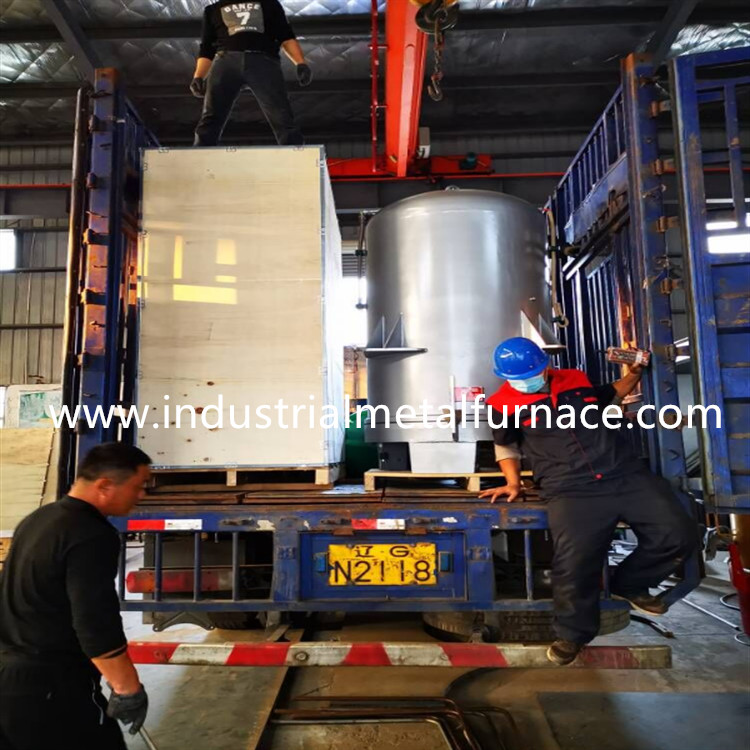

真空のガスの窒化の炉ボディはベル タイプ構造を採用し、炉ボディは鐘のカバーおよび炉の基盤で構成される。炉ボディの製造業は溶接プロセスの厳密な調和ですべての密封表面が長い間変形しないし、真空の密封の条件を保障しないことを保障するために遂行される。
3.1.2陰極
これはガスの窒化の炉の電源が窒化のための物質的な皿（陰極の皿）を工作物供給する窒化の熱処理の炉ボディの重要な部分である。高圧の下の真空排出の特性の点から見て、陰極の構造は直接窒化操作が遂行することができるかどうかと関連している。私達採用する縦方向の整理の保護に簡単なアセンブリおよび信頼できる操作の利点がある。
2.1.3の温度の測定
熱電対は真空の熱処理の炉ボディの温度の測定のために使用される。工作物の温度の測定の正確さを保障するためには、多くの窒化プロダクトに対するよい効果をもたらす模倣された温度の測定の方法は採用される。
3.1.4の真空の測定
真空の測定はガスの構成によって正確、影響を与えられなくて容量性フィルムの真空ゲージを採用する。
3.1.5真空ポンプ
2組の2X-30回転式ベーンの真空ポンプは使用される。
3.1.6の窒化のガス
液体アンモニアは通常窒化の働きのガスとして使用され、ユーザーは液体アンモニアを準備する。アンモナル圧力減圧弁は私達の会社によって提供される。柔らかい窒化の間に、ユーザーはまた二酸化炭素および圧力減圧弁を準備する。働くガスは0.1-0.15Mpaに一般に減圧する。
3.2電源
イオン血しょう窒化の炉の電源は整流器変圧器、サイリスタの整流器回路、脈拍の世代別回路および制御回路を含んでいる。
整流器回路のサイリスタ（SCR）モジュールはSanRexの日本のブランドである。
保護回路の速い回復ダイオード（VD）モジュールはドイツIXYSのブランドである。
脈拍の世代別回路のIGBTモジュールは三菱ブランドから選ばれる。
特別な整流器変圧器、特別な滑らかになるリアクターおよび誘導器は質の国内ブランドである。
電源は行為制御のための凝固させた回路を採用する、回路は簡単であり、信頼性は非常に改善される。操作ボタンは相互保護を装置がオペレータmisoperates傷つかないように、与えられる。保護回路は特に陽極と陰極間に短絡があっても自動的に炉の装置そして部分を保護するように設計されている。操作の間に、人間の判断の間違いによって転換する作ることは非常に避け、ギヤを必要電気制御のキャビネットで暖房を減らすために炉のアーク殴打条件に従って、引き起こされる欠陥をではない。
電源は間違った段階、段階不足、温度過昇および重圧のための警報そして保護が装備されている。
3.2.1シリコン制御整流素子回路
回路は装置にDCの高圧を提供する。DCの出力を保障するためには、サイリスタの倍パルスphase-shifting制動機は採用される。phase-shifting制動機回路に簡単な回路、よいphase-shifting直線性、広いphase-shifting範囲、よいanti-interference性能および小さいさざ波係数の利点がある。
3.2.2の脈拍の世代別回路
回路は長方形の脈拍にDCの高圧を切り刻み、真空の炉にそれらを入れる。脈拍の電源に明らかな省エネ、急速なアークの消灯および工作物の焼却がない。
3.2.3台のコンピュータ自動制御システム
制御システムに2つのモードがある:手動および自動。フル オートマチック モードは全プロセスの自動制御を実現できる。温度および炉圧のようなプロセス パラメータはコンピュータによって制御される。コンピュータ、セット多段式アーク制御およびプロセス パラメータのターゲット プロセスに相当する入れられた多段式温度の上昇（圧力）および断熱材（圧力）のカーブはリアルタイムに訂正することができる。イオン窒化の特別な条件のために適した。
全プロセスの温度、真空の窒化の炉圧および他のプロセス データはグラフィック ソフトウェアによって貯えられる、カラー グラフィックスの形でコンピュータ画面に処理されるコンピュータで曲げ、印刷され、救うことができる表示される。歴史的プロセス カーブはコンピュータの大きい貯蔵のハード ディスクの使用によって見ることができる。典型的な工作物および、温度充満のために、圧力カーブおよび他の変数は指定名前のコンピュータで救い同じプロセスは同じまたは同じような工作物のために直接採用することができる。
このインターフェイスでは、ターゲット カーブおよび実際のカーブを含む歴史に、記録される圧力温度のカーブをただすことができる。この映像の赤い実線は記録される実際の温度のカーブであり青い実線は実際の圧力カーブ記録したである。
4.Installation状態
4.1装置に必要な最低の場所区域:4m×6mの具体的な床;
4.2周囲温度:0の℃ - 45 ℃;
4.3相対湿度: < 85="">
4.4冷水:水圧0.10-0.3Mpaの流れの≥ 3m3/hの室温。冷水タワーが使用されれば、水流は≥ 6m3べきである。
4.5装置の最高力:160kW （3P AC380V±15%）
