Wonderyの真空の熱処理のガスの窒化の炉血しょうイオン窒化の炉
1. 概要の導入

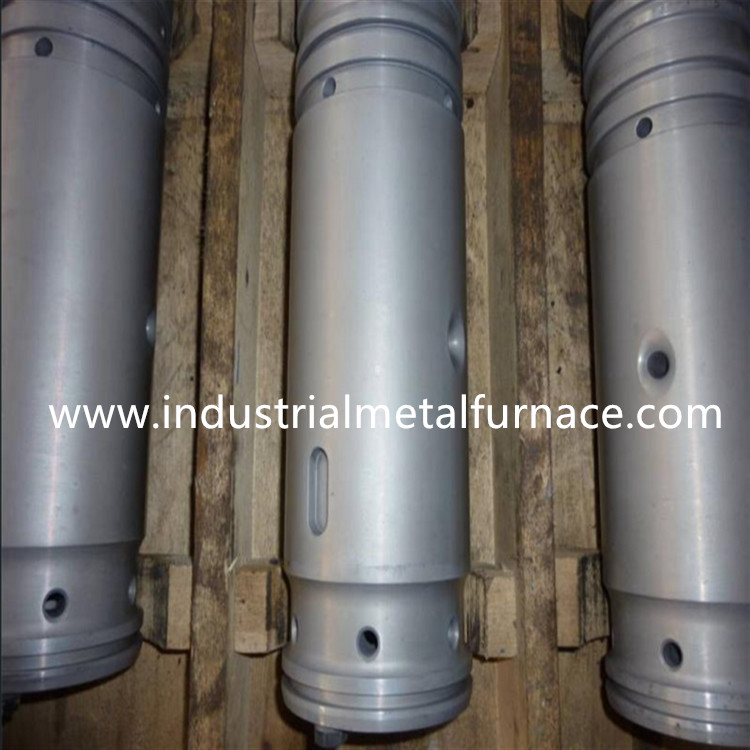

イオン窒化、イオンnitrocarburizing （柔らかい窒化）血しょう機械部品の化学熱処理のために血しょうイオン窒化の炉が主に機械部品の表面を変更し、必須の機械および物理化学的な特性を得るのに使用されている。装置の大ぞろいはイオン電源、自動制御システム、真空の炉ボディ、真空の獲得システム、温度の測定および制御システムおよびガス供給 システムで構成される。
2. WDLC-150AZの脈拍イオン窒化装置の主要な技術的な変数
|
2.1出力電圧:調節可能な0-900v絶えず; 2.2最高平均出力電流:150A; 2.3脈拍のピーク電流:300A 2.4脈拍の頻度:1000Hz 2.5働くサイズ:φ1600×1200mm; 2.6実用温度:≤ 650の℃; 2.7定格負荷:3000kg; 2.8限界の真空:≤ 6.67pa; 2.9圧力上昇率:≤ 0.13pa/min; 2.10 20Paへの真空のポンプ時間:≤ 30min; 2.11時間を消すアーク:≤ 15のμ s 2.12温度調整の正確さ:± 1の℃ 2.13圧力制御の正確さ:± 1 Pa; 2.14自動プロセス制御。
|
3. 装置の特徴
私達の会社は装置の信頼性、安定性および革新に焦点を合わせるイオン窒化の装置および技術の多くの経験を集めた。装置は主に次の技術的な特徴を備えている:
すべての密封表面が長い間変形しないし、真空の密封の条件を保障しないことを保障するために3.1真空のガスの窒化の炉ボディは溶接プロセスの厳密な調和で製造される。
自動的に陽極と陰極間に短絡があっても炉の装置そして工作物を保護するように3.2保護締切り回路は特に設計されている。
3.3整流器回路のサイリスタ、電源の脈拍の世代別回路のダイオードおよびIGBTの部品はすべて簡単な回路および信頼できる質の輸入されたモジュールを、採用する。
3.4操作ボタンは互いからオペレータが間違えても装置が傷つかないように、保護される。
3.5行為制御は簡単な回路を非常に備え、信頼性を改善する凝固させた回路を採用する。

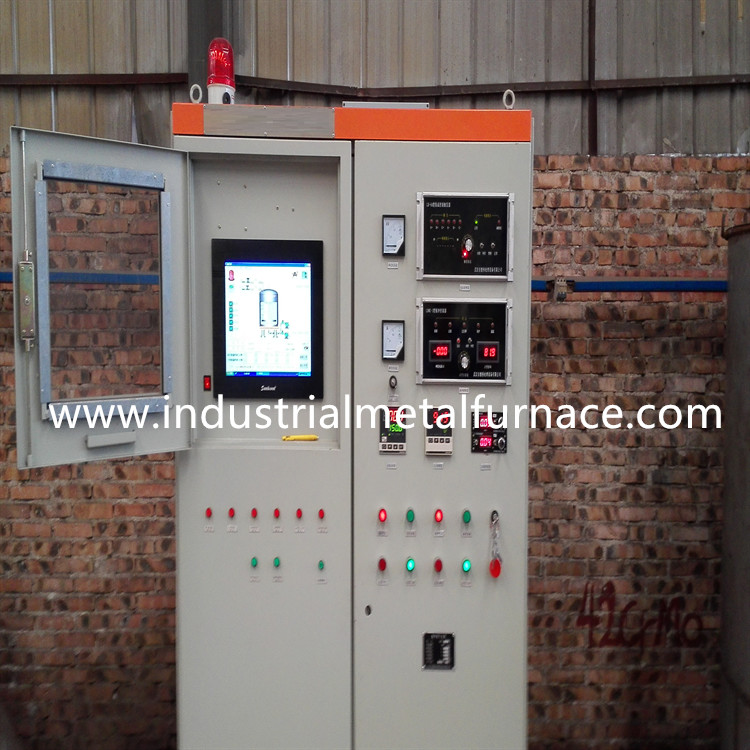

3.6すべての操作および制御は入力コンピュータからのおよびプロセスの自動制御を実現するために完了するPLCによってである。自動制御は三菱プログラマブル コントローラおよびHMIによって実現され、全プロセス温度および圧力はPLCによって制御される。システムの技術索引は次の通りある:
3.6.1. 温度調整の正確さ±1℃。
3.6.2. 圧力制御の正確さ±1Pa。
3.6.3. 窒化の熱処理の炉はプロセス パラメータを置き、リアルタイムの窒化プロセスを監察するのにHMIを使用する。
4. 機器構成
| 項目 | 指定 | Q'ty （セット） |
| 脈拍イオン電源 | WDLC-150AZ | 1 |

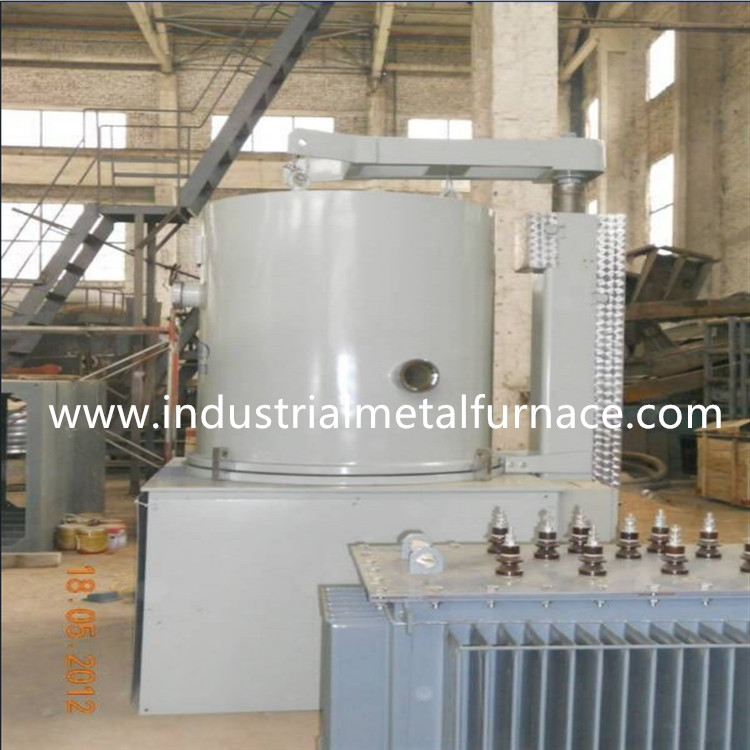

| 真空イオン窒化の炉ボディ | 有効なサイズ:φ1600×1200mm （h） | 1 |
| 真空ポンプ | 2X-30 | 2 |
| 電気真空の蝶弁 | GID-65 （ニンポー） | 2 |
| 真空の電磁弁 | DDC-JQ65 （ニンポー） | 2 |
| マス フローのコントローラー | D07 （北京） | 2 |
| フィルムの絶対圧の真空ゲージ | ZJ-1C成都 | 1 |
| 圧力コントローラー | Shimaden、日本 | 1 |
| 温度調節器 | Shimaden、日本 | 1 |
| 整流器変圧器 | 浸る180KVAオイル（ウーハン） | 1 |
| PLC （プログラマブル コントローラ） | FXシリーズ、三菱 | 1 |
| 産業制御計算機 | 15"色のタッチ画面 | 1 |
