400A脈拍力の真空熱御馳走オーブン血しょうイオン窒化の炉400A

WONDERYの真空の脈拍血しょうイオン ガスの窒化の炉の脈拍の電源

1.Application
イオン窒化、機械部品のイオンnitrocarburizing （柔らかい窒化）血しょう化学熱処理プロセスのために産業ガスの窒化の炉が主に機械部品の表面を変更し、必須の機械および物理的なおよび化学特性を得るのに使用されている。

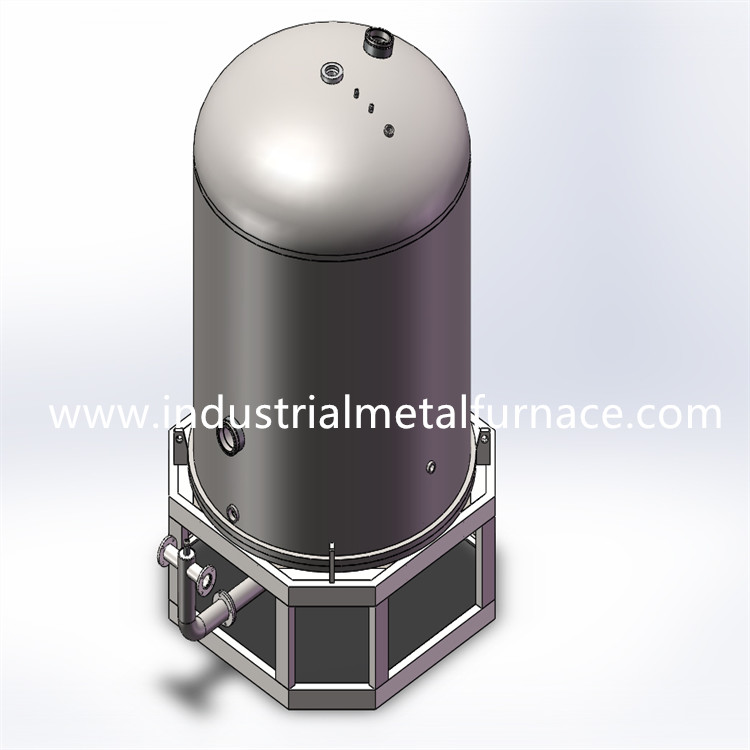

産業熱処理の炉の大ぞろいはイオン脈拍の電源、真空の炉ボディ、真空の獲得システム、温度の測定および制御システム、ガス供給 システム、等で構成される。

2.Technical変数


使用率（脈拍の電源）:調節可能な0.10-0.85
脈拍の頻度（脈拍の電源）:1000hz
制御モード（脈拍の電源）:一定した頻度および幅の調節
出力波形（脈拍の電源）:長方形の方形波

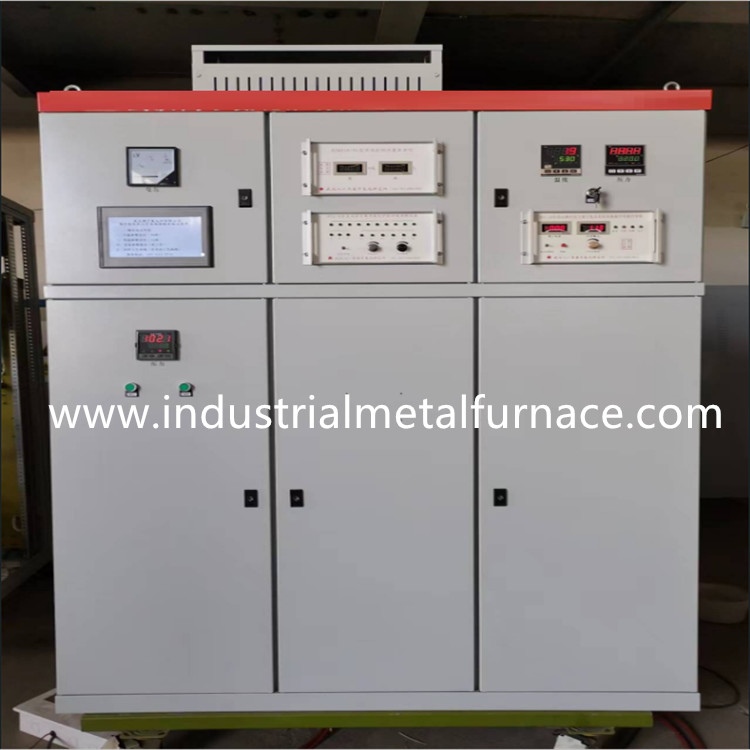

3.Pulseイオン電源
3.1の脈拍イオン電源
脈拍イオン電源はIGBTの部品およびDCイオン電源に基づいて加えられる制御回路で構成されるチョッパーである。切り刻むことによって、調節可能な使用率と現在の脈拍は得ることができる。DC電源と比較されて、脈拍の電源に消える省エネ速いアークの利点がある（約20%の節電）。それはDC電源の更新済プロダクトである。この電源はイオン窒化、浸炭し、イオン金属で処理し、そして他の分野イオンで広く利用される。
ガスの窒化の炉のための脈拍イオン電源は陽極および陰極の短絡に対する保護が、過電流および過電圧、段階の外的な要因に対して電源の自己防衛機能を改善する失敗およびmisoperation装備されている。
私達の会社が作り出す脈拍イオン電源は器械制御タイプおよび計算機制御のタイプに分けられる。
3.2の器械の管理された脈拍イオン電源
ユーザーは圧力コントローラーの多段式温度の上昇のカーブおよび段階プロセス条件に従って温度調節器の先立って把握、および一定の多段式圧力上昇のカーブおよび圧力維持のプラットホームを置くことができる。曖昧な適応性があるPID規則および制御によって、温度および圧力が一定プロセスに従って真空の窒化の炉で完全に遂行され、全プロセスの自動制御を完了することを保障できる。このように、マンパワーは救われる、プロセス質の手操作の影響は避け、プロセス質の安定性そして再現性は非常に改善される。
次の図は温度調節器および圧力コントローラーで置くことができるプロセスの温度のカーブそして圧力カーブを示す。
3.3コンピューター制御脈打ったイオン電源
コンピューター制御脈打ったイオン電源は血しょうイオン窒化のずっと炉のために広く利用されている。
そのホストは三菱プログラマブル コントローラおよび一般的な民生用コンピュータ（または産業コンピュータ）、およびMCGSの中国の産業制御コンフィギュレーションソフトウェアを採用する。それに± 1の℃の器械の温度調整の正確さ、圧力上昇および圧力把握制御の10のセクション、および± 1pAの圧力制御の正確さの温度の上昇そして絶縁材PID制御の10のセクションが、ある。
楽しいインターフェイスはリラックスした環境ではたらくことを可能にする。明確な窓のインターフェイスおよびプロンプトは操作を簡単および容易にする。便利で、適用範囲が広いプログラミングは処理の間にあなたの必要性に従って時間のプロセス パラメータの設定を調節することを可能にする。歴史的プロセス パラメータは未来の点検および呼出しのために貯えることができる。
全プロセスの実際の温度およびガスの窒化の炉圧データはコンピュータで貯えられる。グラフィック ソフトウェアによって処理の後で、それらはカラー グラフィックスのカーブの形でプロセスを分析し、改善する多大な助力であるコンピュータ画面に表示され、印刷され、救うことができる。
次は私達の会社の装置の歴史的カーブの窓インターフェイスである
このスクリーンはターゲット カーブおよび実際のカーブを含む史的記録のカーブを、ただすことができる。
注:このスクリーンの赤い実線は記録された実際の温度のカーブであり、青い実線は記録された実際の圧力カーブである。
コンピューター制御脈拍イオン窒化装置はガスの窒化プロセス質を非常に改善し、ユーザーに大きい便利を持って来る。
