650C 75kwの産業熱処理ピットのタイプ ガスの窒化の炉75KW

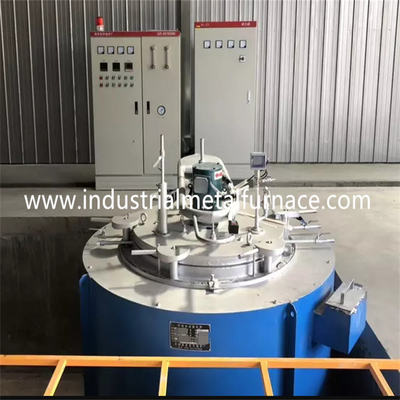

75kW産業熱処理ピットのタイプ ガスの窒化の炉

1.Application

この一連の75kWガスの窒化の炉は炭素鋼、合金鋼、鋳鉄、粉末や金プロダクトおよび他の材料のガスの柔らかい窒化のために使用される周期的な電気炉である。ピットのタイプ窒化の炉は真空のタイプまたはnon-vacuumタイプのどれである場合もある。

2.Main技術的な性能

1. 評価される力75KW

2. 有効な働くサイズ:Φ 800×1000mm

3. 電源電圧380V 50Hz

4. 熱する地帯の温度調整:2つの地帯

5. 力段階/関係方法の数:Y;

6. 評価される温度650の℃

7. 温度調整モードPID制御、上海Guolongの温度調節器、過熱警報が付いているペーパーレスの温度のレコーダー;

8. 温度調整の正確さの± 2の℃

9. 炉の温度の± 8の℃の均等性

10. 空の炉のパワー消費量:≤ 18%

11. 炉の貝の≤ 45の℃の外壁の温度

12. 発熱体:0Cr25Al5

13. 熱するモード:4つの側面

14. 形態のライニング:完全な繊維の構造

15. 炉カバー持ち上がる形態電気にねじ持ち上がること

3. 構造の紹介

この電気炉は炉ボディ、密封システムおよび温度調整システムで構成される周期的な操作の炉である。

それは炉の貝、炉ライニング、発熱体で、おおう管タンク、炉カバー、ファン、炉カバー持ち上がるメカニズム、等を構成される。

工作物のための顧客の冷房条件を満たすためには、速い冷却装置はピットのタイプ熱処理の炉の底に送風機を取付け、炉ボディの上部の複数の冷却の港を開ける。電気炉が働くとき、冷却の港を閉めなさい。熱を放射した場合、放射の港およびファンを、ように炉の流れの空気開け、急速な冷却の目的を達成するために熱を、引き出す。

4.Electrical制御システム

温度調整は上海Guolongの温度調節器を採用する。適度な変数の配置によって、温度帯制御を達成することができる。オンライン自己同調機能の使用によって理想的な一定温度を達成するために、炉のPID変数は計算することができる。

ヒート コントロールはサイリスタのトリガ・タイプを採用する。出力熱する力は温度帯の温度調整を実現するために変えることができる。

ヒート コントロール回路の温度の警報システム上の温度;ある特定の区域の温度過昇の場合には（偏差警報に一般に採用される）、主要な回路の強力な接触器はこの区域の主要なヒーター回路を断ち切る。同時に、窒化の炉のための聞こえ、視覚警報は与えられる。

すべてのAC接触器、速いヒューズ、中間リレー、旅行スイッチ、操作スイッチ、ボタン、信号の表示器および他の主要なコントローラー装置、操作および表示装置は有名な製造業者によって国内外で作り出される信頼できるプロダクトである（Delixiのブランド）。流れおよび電圧指示計器は敏感で、正確な、信頼できる長い耐用年数を過す。

電気制御キャビネット:電気抵抗ピットのタイプ炉のキャビネット ボディは電気標準に従って専門の製造業者によって製造された制御キャビネットを採用する。キャビネットのサイズ、構造および色は一般的な標準に国内外で従い、キャビネットの装置の取付け、配線および同一証明は関連した標準に従う。

制御キャビネットからの炉ボディの主要な回路への関係は銅の中心によって絶縁されるワイヤーを採用する。すべてのワイヤー数同一証明は特別なワイヤー数材料から成り、下るワイヤー数を避けるために形式的に印刷した。堀のすべてのワイヤーはワイヤー数と維持の間に各ラインの点検を促進する2メートル毎に印が付いている。

5. 販売のサービスおよび責任の後

ガスの窒化の炉は郵送物の日付からの13か月間保証される。

6.Supply規模
