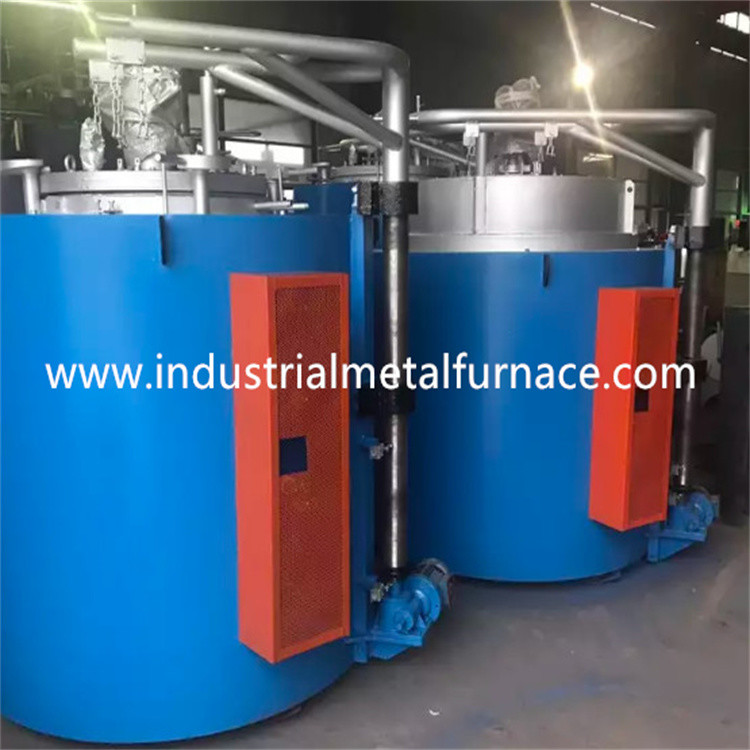

自動窒素の潜在性制御を用いる電気抵抗ピットのタイプ炉のガスの窒化の炉
1.Application
この一連のRN2-80-6ピットのタイプ窒化の炉は（以下電気炉と言われる）炭素鋼、合金鋼、鋳鉄、粉末や金プロダクトおよび他の材料のガスの柔らかい窒化のために使用される周期的な電気炉である。同時に、熱処理の炉はまた炭素鋼の部品のガスの浸炭のために使用される。
2.Technical指定
| 項目 | 単位 | RN2-80-6 |
| 評価される電圧 | V | 380 |
| 評価される力 | kw | 80 |
| 段階の数 | 3 | |
| 頻度 | HZ | 50 |
| 関係方法 | YY | |
| 働く温度 | ℃ | 650 |
| 空の炉のパワー消費量 | KW | ≤18% |
| 積載量 | Kg | 600 |
| 有効な働く次元 | mm | Ф900×1000 |
| 炉の重量 | kg | 3580 |
| 温度調整 | PIDのSCR制御 |
3.Service状態
3.1屋内使用。
3.2ピットのタイプ炉の周囲温度は– 5℃-40℃の範囲の内にある。
3.3使用区域の月例平均相対湿度は85%以下ないし、月例平均温度は30 ℃より高くない。
3.4金属および絶縁材を重大な損傷できる伝導性の塵、爆発性のガスおよび腐食性のガスがない。
3.5明らかな振動および乱れ無し。
4.Structure導入
このピットのタイプ熱処理の炉は炉ボディ、密封システムおよび温度調整システムで構成される周期的な操作の炉である。
ピットのタイプ熱処理の炉は炉の貝、炉ライニング、発熱体で、おおうタンク、炉カバー、ファン、炉カバー持ち上がるメカニズム、等を構成される。
炉の貝:セクション鋼鉄および鋼板から溶接される。14#チャネルの鋼鉄は炉カバーの持ち上がる装置を取付けるための炉の貝の外で溶接される。
炉ライニング:それは合成の構造である。処理し難い層は0.6g/cm3の比重の軽い耐火れんがを採用し、絶縁材の層はアルミニウム ケイ酸塩の処理し難い繊維を採用する。炉ライニングの厚さは効果的にエネルギーを節約し、消費を減らすことができる300のmmである。
発熱体:0cr25al5北京Shougangによって作り出される抗力が高い合金ワイヤーは螺線形の形に傷ついて、炉ライニングの煉瓦を置くワイヤーに置かれる。暖房は2つの温度調整の地帯に分けられる。
タンクをおおいなさい:1Cr18Ni9耐熱性鋼鉄は溶接し、形成のために使用され、アスベストスのシリコーン ゴムは詰まるか、または「O」のタイプ密封のためにおおうタンクおよび炉カバーを使用される。そして密封リングの長期使用を保障するために次水冷を取りなさい。
炉カバー:そのパネルは35mmのA3鋼板から処理される。炉カバー絶縁材箱はステンレス鋼の耐熱性鋼鉄と溶接され、アルミニウム ケイ酸塩繊維の綿と絶縁される。カバーは二重シーリングおよび水冷によって金属の熱処理のためのピットのタイプ炉のタンクをおおうために密封され。炉カバーはwater-cooledファン、3つの穴の滴りの注入器、U字型圧力計、排気管、等が装備されている。アンモナル ガスは圧力安定、乾燥および電磁弁を通してパイプラインを通して3つの穴の滴りによっての下方部分のコイルにおおうタンクを拡張される。
ファン:それは炉カバーで取付けられ、インペラーは動的および静的なバランス テストの後で組み立てられる1Cr18Ni9Ti耐熱性鋼板によって溶接される遠心ファン・ブレードを採用する。ファンとシャフト間のシールは合接された構造を採用し、水冷を採用する。
ピットのタイプ炉カバー持ち上がるメカニズム:炉カバーの持ち上がることは電気鉛ねじ持ち上がるメカニズムによって完了する。炉カバーが上がる必要がある場合モーターが始まる限り、炉カバーはゆっくり上がる。炉カバーが下がる必要があったら下がるためにモーター鉛ねじで回せば炉カバーはゆっくり下がる。持ち上がるシャフトで、2つの限界スイッチがある。持ち上がるシャフトが上がる時、危ない操作を避けるために低限スイッチが自動的に扇風機の電源を断ち切る;炉カバーが十分上がる場合事故を避けるには、上限は自動的にモーターの電源を断ち切る。
温度はPIDのシリコン制御整流素子によって制御され、温度は上海Guolongの温度調節器によって制御される。 大きく、小さい力は調節し三相現在の不均衡はまた調節することができる。上海Dahuaの器械は温度を記録する。また聞こえ、視覚警報、自動現在の締切りおよび他の機能の制御キャビネットの大ぞろいが、ある。
