1. 概観
この電気熱処理の炉は空気で金属および合金の部品の圧力の救助、アニーリングおよび暖房のために主に使用される車の最下の炉である。
電気炉の2.Applicable労働条件
2.1高度は1000メートルを超過しない。
2.2周囲温度は5-40 ℃の範囲にある。
2.3使用区域の月例平均相対湿度は90%より大きくない。
2.4金属および絶縁材を重大な損傷できる伝導性の塵、爆発性のガスおよび腐食性のガスがない。
2.5明らかな振動および乱れがない。
3.主要な変数
3.1評価される力250KW + 10%
3.2 3-phase評価される電圧380V 50Hz
3.3評価される温度950の℃
3.4管制圏の数:2つの地帯;
3.5有効な働くサイズ3000×1600×1400mm （L、WのH）;
3.6発熱体の関係方法:Y;
炉の温度の3.7均等性:≤± 10の℃
3.8温度調整の正確さの± 2の℃
3.9空の炉の温度の上昇の≤ 2.5h
3.10空の炉の損失力の≤ 18%
3.11Temperature制御形態:サイリスタ、PID制御
3.12. トロリー移動速度| 5 | 6m/分
3.13. 外の炉壁の≤ 45の℃の温度の上昇
4.Structural特徴

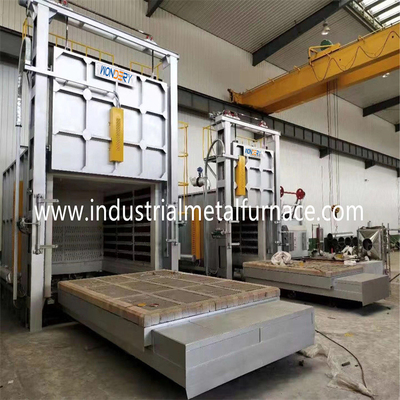

電気抵抗のボギー炉炉は炉の貝、炉ライニング、炉のドア装置、トロリー装置、電気発熱体および電気制御で主に構成される。
しっかりしたフレームの構造を形作るために4.1車の最下の炉の貝はセクション鋼鉄および鋼板によって溶接される。
4.2炉のライニング、屋根および側面は完全な繊維の構造を採用し、処理し難い繊維の針が総括的打ったアルミニウム ケイ酸塩と薄板になる。この構造はだけでなく、炉ボディの高さを、減らす炉スペースを、減らすエネルギー消費を、削減したり生産費を、また延長する電気炉の耐用年数を減らすが。

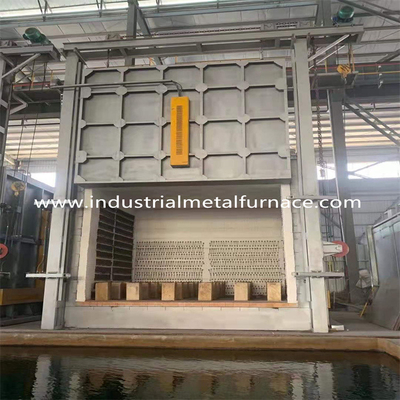

4.3電気抵抗のボギー炉炉のドア装置は炉のドア、炉のドア ヒンジのメカニズムおよび炉のドアの押す装置で構成される。
炉のドア貝はモジュールを押す処理し難い繊維と積み重なるしっかりしたフレームにセクション鋼鉄および鋼板によって溶接される。炉のドアおよび炉のドアの端壁およびトロリーの前部分の表面間のシーリングは効果的に炉の熱いガスの流出を防ぐために柔らかいシーリングを採用する。
電気持ち上がる装置は炉の戸枠、炉のドアの持ち上がるビーム、電気起重機、滑車、滑車シャフトおよび他の部品で主に構成される炉のドアの持ち上がることのために採用される。炉のドアの持ち上がり、低下は電気起重機の肯定的で、否定的な回転によってメイン ドライブ。炉のドアを持ち上げるための電気起重機はまた効果的に炉のドアの慣性によって引き起こされる変位を防ぐことができるブレーキ装置が上がるか、または落ちるとき装備されている。
4.4トロリー貝は溶接セクション鋼鉄によって形作られ、中耐火れんがと造られる。容易に衝突させた部品およびload-bearing部品は重い耐火れんがと（石工の間に泥の高温つなぎと混合される）炉ライニングの構造強度を高めるために造られる。トロリーの移動は牽引の構造を採用し、移動の車輪は減力剤の伝達スプロケットによって柵で歩くために運転される。トロリー シールは特別型の煉瓦と繊維の綿間の柔らかいシールを採用する。
4.5熱処理のためのボギー炉炉の底板はCrMnNの耐熱性鋼鉄鋳造、共通の温度の≤ 950の℃を採用する。それは使用中の変形、酸化割れることを保障なでき、工作物の酸化物がトロリーの煉瓦溝の電気発熱体に落ちることを防ぐ。
4.6炉の両側にそしてトロリーに取付けられているsprial shapeandに傷ついている電気炉の発熱体は鉄のクロム アルミニウム（0Cr25Al5）高温抵抗力がある抵抗ワイヤーを採用する。発熱体は螺線形の抵抗ワイヤー暖房モードを採用する。
4.7電気制御:温度調整のループadotps二方向のサイリスタ力の正規の制動機、および温度調節器は安定した現在の目的をおよび省エネ達成するために上海Guolongの温度調節器を採用する。温度調整システムは2つの領域制御を採用する。各地帯の各炉の温度の上昇のカーブは上海Dahuaのレコーダーによって記録される。
