老化する熱処理の電気熱
アルミニウム部品のための処置の炉
1. 適用
RT3-200-5低温のボギー炉の熱処理
炉はアルミニウム プロダクトの老化する熱処理そしてアニーリングのために主に使用される。
2. 構造導入
RT3-200-5熱処理の炉は炉で主に構成される
貝、ライニング、炉のドアおよびドアの持ち上がるメカニズム、炉のドア
圧縮のメカニズム、ボギーおよびデッサンのメカニズム、その間シール
循環する炉のボディおよびボギー、発熱体および固定装置
ファンおよび炉の温度の自動制御システム。
2.1の炉の貝
電気熱処理の炉の製造業者の表面の鉄骨構造はなされる
10-12#部門別の鋼鉄および4mmの鋼板から。側面の柱および背部
柱は部門別の鋼鉄からなされ、部門別の鋼鉄と補強される
bracings。炉の外的な壁はプライマーの2つの層と塗られる、
そしてコーティングのペンキの2つの層。炉の主要部分は熱と塗られる
抵抗力があるペンキ。
並ぶ2.2
卸し売りボギー炉炉ボディは全繊維システムと造られる。
使用されるライニング材料は円形の鋼鉄部品固定されるhihgの品質規格繊維である。
アルミニウム繊維はブロック（圧縮の重力に前もって圧縮される:
次に≥230Kg/m3）および円形のステンレス鋼の部品炉ボディに固定。
この処理し難い線構造に低熱伝導性の利点がある、
強い耐衝撃性容量およびanti-erosion。ライニングに総厚さがある
260mmの。ケイ酸塩 アルミニウム繊維は950℃の最高温度に抵抗する。
処理し難い繊維はLuyang、山東からなされる。

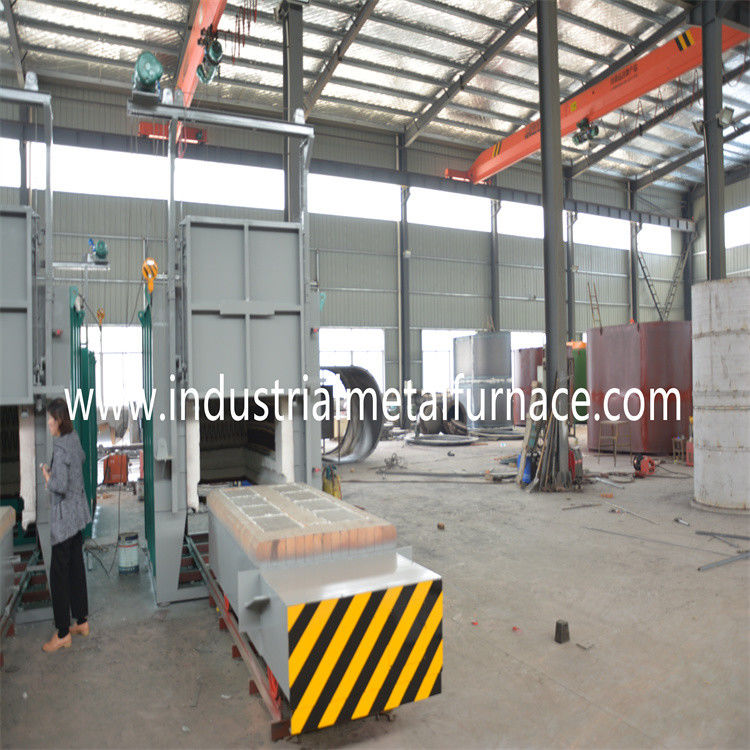

2.3の炉のドアおよびドアのup-downシステム、炉のドア・シールのメカニズム
高温ボギー炉炉のドアは全繊維のライニングで構成される
そして鉄骨構造の包装。戸枠は10mmの鋼板から成っている。
ドアは炉のためのそれと良質標準的な繊維のブロックと同じ造られる
ボディ。炉の全面的な構造は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きに持ち上がる
下方に起重機によって。そしてそれは炉のドアの自己重量密封される。

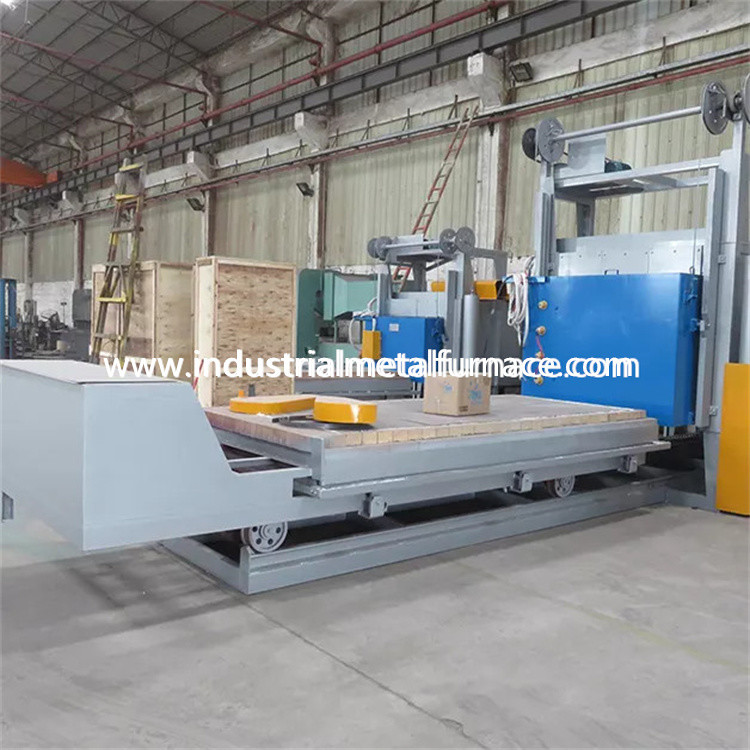

2.4ボギー
ボギーはボギー フレーム、ボギー表面の版、車輪、耐火物で構成される
bricklayingボディ、ボギー駆動装置。
ボギー構造:ボギー フレームは14#ビームおよび10mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフト
45#鋼鉄から作られ、それは扱われる熱-である。伝達軸受けはである
重量に耐えることを耐える重いタイプ柱。合計3組がの車輪ある、
そして各車輪は直径300mmである。
bricklayingボディ:ボギーは重く高いアルミナの組合せと造られる
耐火れんが、軽い耐火れんがおよび熱保存の煉瓦。影響を与えられる
部品および体重負荷区域は重いタイプ高いアルミニウムと特にbricked
耐火れんが。また処理し難いライニングの拡張のために残っている自由空間がある
熱された場合。
ボギー駆動装置:ボギー移動メカニズムは自己歩くモードを採用する、
そしてそれは減力剤によって炉炉にそしてから動く。ボギー動き
安定し、信頼できる。
シーリング:シーリングは炉の設計の非常に重要なリンクである。それは直接影響を与える
炉の温度の均等性および炉の耐用年数。
の同じ時、エネルギー消費および熱処理の質
工作物はまた非常に影響される。
炉のドア間のシールはおよび炉のボディおよびボギーより重要である。
炉のドアと炉ボディ間のシールはばねの圧縮の構造を採用する。
ボギーと炉ボディ間のシールは特別型の煉瓦および繊維のシールである
綿のブロック。
2.5発熱体
発熱体:0Cr25AL5抵抗の螺線形形の合金の抵抗のストリップはある
2つの側面に取付けられる。抵抗のストリップは特別な型を通して作り出される、
そして磁器の釘によって炉壁に取付けられている。そして磁器のガスケットがある
短絡を避ける繊維の壁と抵抗のストリップ間。3暖房がある
地帯。すべての鉛のコンダクター棒はφ16 0Cr25AL5材料から成っている。
2.6電気制御システム
温度調整:老化する熱処理の炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算する自己同調機能がある温度
そして一定温度を達成しなさい。温度調節器に機能がのある
過熱警報および熱カップルの破損保護。
金属のための熱御馳走炉に連結を制御するための3つの温度調整の地帯がある
温度と車両移動間。各地帯は過熱警報と置かれる。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
空冷システム。また空気スイッチがある。熱するループは電流計が装備されている、
電圧計、連結の保護および安全な接地パワーの発熱体のオンオフの表示器、
手段。
動き制御:制御システムの主制御ドアのup-downの動き、ドア
圧縮およびドアの内部の動き。また動きは必ずしもへのつながる
操作の安全を保障しなさい。
2.7熱気の循環システム:
それは炉の3つの遠心ファンそして空気ガイド版で主に構成される。熱
発熱体によって出されて均等に循環によって有効な仕事域に吹かれる
風ガイド版を通したファン。空気ガイド版は1Cr18Ni9およびファンのなされる
シャフトは1Cr18Ni9Tiから成っている。軸受けの正常な使用を保障するため、冷却
方法は空冷である。
2.8の指導装置
それは主に効果的に炉の循環ファンによって発生する空気を循環することである
炉の空気を作るために急速作り出しなさい、炉のディフレクターの方向
対流、均一温度の目的を達成するため。空気ディフレクターの材料
そしてフレームワークはすべて304ステンレス鋼の版から成っている。空気ディフレクターおよびフレームワークはある
可動的に高温の下で空気ディフレクターの自由な拡張を保障するために接続した
修理および維持を促進しなさい。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な200KW （1-100%） |
| 2 | 電源 | 480V、3P、60Hz; |
| 3 | 評価される温度 |
500℃ （正常な働く温度:450℃） |
| 4 | 空の炉の温度の上昇の速度 | 450℃までの≤0.8hの暖房 |
| 5 | 管制圏 | 3つの地帯 |
| 6 | 温度調整方法 | 常州Huibangの温度調節器、温度警報上のコミュニケーションを用いるタッチ画面、; |
| 7 | 有効な働くサイズ | 3650×1820×1820mm （L×W×H） |
| 8 | 発熱体の関係 | Y Y Y |
| 9 | 発熱体 | 0Cr25AL5 （ストリップ） |
| 10 | ボギー表面の版 | CrMnNの耐熱性鋼鉄、厚い30mm |
| 11 | 温度の測定の正確さ | ±1℃ |
| 12 | 空の炉のパワー消費量 | ≤18% |
| 13 | 炉のドアの入り口方法 | 1ton炉のドアの自己重量密封される電気起重機のup-down |
| 14 | ボギー移動方法 | 3KW炉を出入りするcycloidalピン ギヤ速度減力剤移動によって |
| 15 | 循環ファン | 7.5KW空冷の遠心ファン、3セット |
| 16 | 空気ガイド版 | 304のSSの版、厚い2mm |
| 17 | 積載量 | 907kgs |
