2000年の×900の×600のmmの電気車の炉を癒やす最下の炉のボギー炉
1. 適用
RT3-100-12電気ボギー炉炉は主に使用される
癒やすこと、構造スチール、投げられた鋼鉄、ばねの鋼鉄および工具鋼のため。
2. 構造導入
RT3-100-12ボギー炉炉は炉ボディで主に構成される、
ライニング、炉のドアおよびドアの圧縮システム、ボギー、発熱体、
循環装置および温度調整システム。
2.1の炉ボディ
卸し売り車のbottmの炉ボディ鉄骨構造は8-12#からなされる
部門別の鋼鉄および≥4mmの鋼板。側面の柱および背部柱はある
部門別の鋼鉄から作り、部門別の鋼鉄bracingsと補強される。
炉の外的な壁はプライマーの2つの層、および2と塗られる
コーティングのペンキの層。炉の主要部分は耐熱性と塗られる
ペンキ。
並ぶ2.2
熱処理の炉のトロリーは全繊維システムと造られる。ライニング
使用される材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。アルミニウム
繊維はブロック（圧縮の重力に前もって圧縮される:次に≥230Kg/m3）および
円形のステンレス鋼の部品炉ボディに固定される。この処理し難いライニング
構造に低熱伝導性、強い耐衝撃性容量の利点がある、
そしてanti-erosion。ライニングに350mmの総厚さがある。ケイ酸塩 アルミニウム
繊維は1260℃の最高温度に抵抗する。

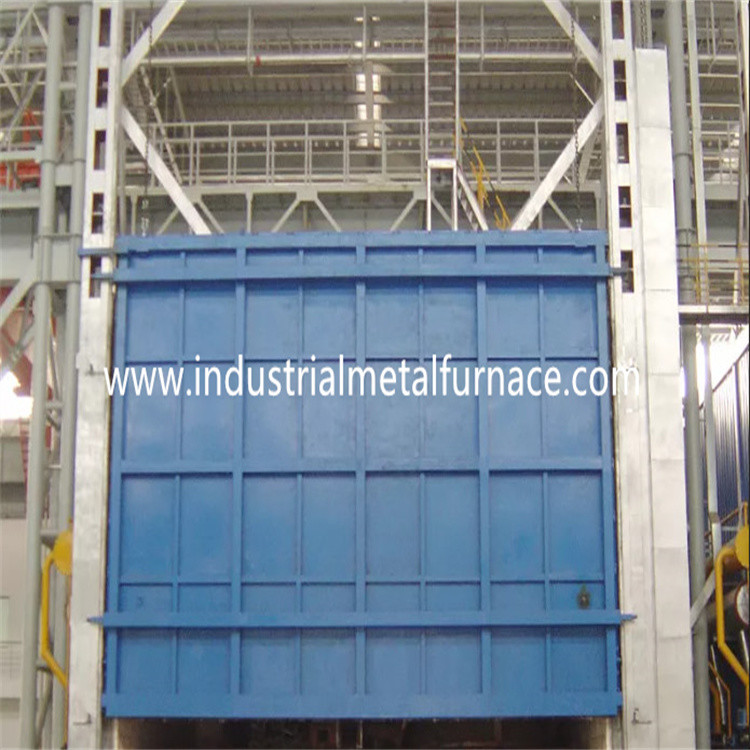

2.3の炉のドアおよびドアのup-downシステム
高温トロリー タイプ炉のドアは全繊維のライニングで構成される
鉄骨構造の包装。戸枠は12mmの鋼板から成っている。ドアはある
同じを炉ボディのためのそれとケイ酸塩 アルミニウム繊維のブロックと造られる。
炉の全面的な構造は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きそして下方に持ち上がる
起重機によって。そしてそれはばねまでに密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディ、熱で構成される
抵抗力があるボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは14#ビームおよび12mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトはある
扱われる熱は- 45#鋼鉄およびそれからなされる。伝達軸受けは重いのである
重量に耐えることを耐えるタイプ柱。車輪の6の合計、およびそれぞれがある
車輪は直径240mmである。
bricklayingボディ:ボギーは高いアルミナの耐火れんがの組合せと造られる、
軽い耐火れんがおよび熱保存の煉瓦。ボギーのbricklayingボディ
発熱体の容易な取付けのための発熱体の設置スロットを持っている。
影響を与えられた部品および体重負荷区域は重いタイプと特にbricked
高いアルミニウム耐火れんが。また処理し難いライニングのために残っている自由空間がある
熱された場合拡張。
ボギー面板はNi7N、30mmと投げられる。最高temperature≤1200℃。それは持っている
変形および割れないで長期使用。
シーリング:炉のドア間のシールはおよび炉のボディおよびボギーより重要である。
炉のドアと炉ボディ間のシールはばねの圧縮の構造を採用する。
ボギーと炉ボディ間のシールは特別型の煉瓦および繊維のシールである
綿のブロック。
2.5発熱体
発熱体:0Cr27AL7Mo2抵抗の螺線形形の合金の抵抗のストリップ
5つの側面、2つの側面、背部壁、炉のドアおよびボギー底に取付けられる。
抵抗のストリップは特別な型を通して作り出され、に取付けられている
磁器の釘による炉壁。そして繊維の壁間に磁器のガスケットがある
そして短絡を避ける抵抗のストリップ。1つの熱する地帯がある。すべての鉛
コンダクター棒はφ16 0Cr27AL7Mo材料から成っている。
2.6電気制御システム
温度調整:炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算する自己同調機能がある温度
そして一定温度を達成しなさい。温度調節器に機能がのある
過熱警報および熱カップルの破損保護。
炉に間の連結を制御するための1つの温度調整の地帯がある
温度および車両移動。各地帯は過熱警報と置かれる。
熱するループは二重方向SCRおよび制動機制御を採用する。力は調整される
時間の比例した正規の方法。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
空冷システム。また空気スイッチがある。熱するループはが装備されている
電流計、電圧計、発熱体のオンオフの表示器、連結の保護パワーで、
そして安全な埋まっている手段。
動き制御:制御システムの主制御ドアのup-downの動き、
ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある
操作の安全を保障するためにつながれる。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な100KW+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
1200℃ （温度を癒やす: AISI4340、850℃; D2合金鋼、1050℃;） |
| 4 | 管制圏 | 1つの地帯 |
| 5 | 有効な働くサイズ | 2000×900×600mm （L×W×H） |
| 6 | 仕事の部品 | φ430×690mm、バッチごとの4pcs |
| 7 | 発熱体の関係 | Y |
| 8 | 温度の均等性 | ±10℃ |
| 9 | 温度の測定の正確さ | ±2℃ |
| 10 | 空の炉のパワー消費量 | ≤18% |
| 11 | 温度調整方法 | SCRのPIDの調整装置;終わる温度警報が付いているHuibangの温度調節器; |
| 12 | 炉の表面温度の上昇 | <45℃ |
| 13 | 発熱体 | 0Cr27AL7Mo2 |
| 14 | ボギー面板 | Ni7N、30mm |
| 15 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 16 | 炉ライニング | 高温処理し難い繊維 |
| 17 | 炉のドアの入り口方法 | ばねまでに密封される電気起重機のup-down |
| 18 | ボギー移動方法 | 2.2KW cycloidalピン ギヤ速度減力剤によって |
4. 供給の規模
| いいえ。 | 項目 | Q'ty | ノート |
| 1 | 炉ボディ | 1セット | |
| 2 | ボギー | 1セット | ボギー面板を含んで |
| 3 | 電気ドライブ | 2セット | ボギーのためにセット1およびドアのためにセット1 |
| 4 | 発熱体 | 1セット | 抵抗のストリップ0Cr27AL7Mo |
| 5 | 温度調整システム | 1組の炉セット | タッチ画面を含んで |
| 6 | 制御キャビネット | 1 PC | |
| 7 | 温度調節器 | 1 PC | |
| 8 | SCR | 3 PC | |
| 9 | 補償の導線 | 20メートル | |
| 10 | 熱カップル | 1 PC | 0-1200 |
| 11 | 電装品 | 1セット | SCR、空気スイッチ、電流計、電圧計、熱リレーおよびスイッチ |
