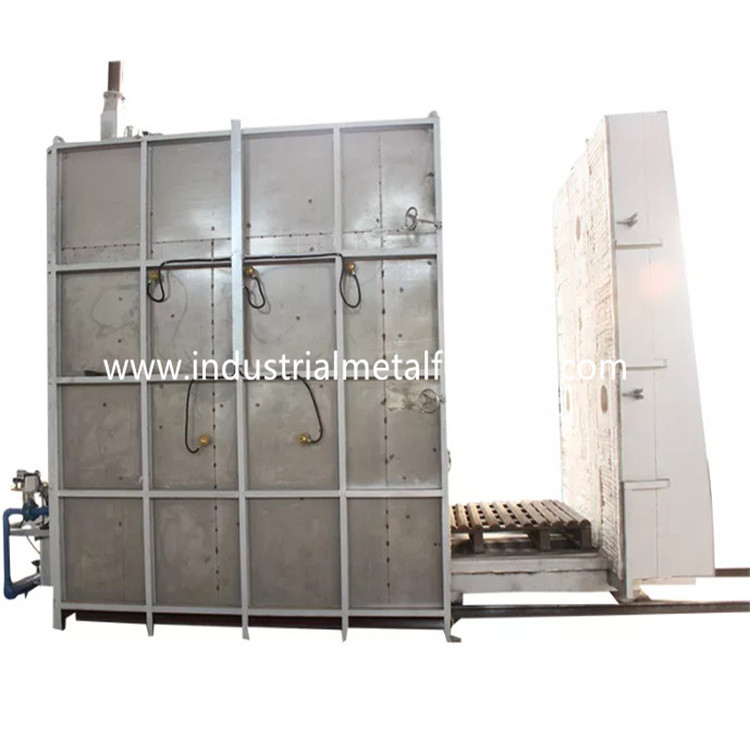

550℃ 1350×1000×700mmの熱処理車の最下の炉の電気ボギー炉
1. 適用
RT3-65-6電気ボギー炉炉は主に使用される
構造スチールの焼きなましプロセスのため、投げられた鋼鉄、ばねの鋼鉄、
工具鋼および炭素鋼。
2.Structural導入
RT3-65-6ボギー炉炉は炉ボディで主に構成される、
ライニング、炉のドアおよびドアの圧縮システム、ボギー、発熱体、
循環装置および温度調整システム。
2.1の炉ボディ
ボギー炉炉の製造業者ボディ鉄骨構造はからなされる
10-12#部門別の鋼鉄および≥3mmの鋼板。側面の柱および背部
柱は部門別の鋼鉄からなされ、部門別の鋼鉄と補強される
bracings。炉の外的な壁はプライマーの2つの層と塗られる、
そしてコーティングのペンキの2つの層。炉の主要部分は熱と塗られる
抵抗力があるペンキ。
並ぶ2.2
販売のためのボギー炉炉は全繊維システムと造られる。ライニング
使用される材料は円形の鋼鉄部品固定される質のアルミニウム繊維である。アルミニウム
繊維はブロック（圧縮の重力に前もって圧縮される:≥230Kg/m3）
そして円形のステンレス鋼の部品炉ボディに固定。この処理し難いライニング
構造に低熱伝導性、強い耐衝撃性容量の利点がある、
そしてanti-erosion。ライニングに240mmの総厚さがある。ケイ酸塩 アルミニウム
繊維は950℃の最高温度に抵抗する。
2.3の炉のドアおよびドアのup-downシステム
Thecarの底炉の価格のドアは全繊維のライニングおよび鉄骨構造で構成される
包装。戸枠は10mmの鋼板から成っている。ドアはケイ酸塩と造られる
アルミニウム繊維のブロック炉ボディのためのそれと同じように。全面的な構造の
炉は熱されている間形を維持する。
ドアの方法の運転:炉のドアは電気で上向きそして下方に持ち上がる
起重機によって。そしてそれはばねまでに密封される。
2.4ボギー
ボギーはボギー フレーム、車輪、処理し難いbricklayingボディ、熱で構成される
抵抗力があるボギー面板、発熱体およびボギー駆動装置。
ボギー構造:ボギー フレームは12#ビームおよび10mmの鋼板からなされる。
ボギーは満載で変形なしで長い間働くことができる。
車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達シャフトはある
扱われる熱は- 45#鋼鉄およびそれからなされる。伝達軸受けは重いのである
重量に耐えることを耐えるタイプ柱。合計2組がの車輪、ある
各車輪は直径240mmである。
bricklayingボディ:ボギーは高いアルミナの耐火れんがの組合せと造られる、
軽い耐火れんがおよび熱保存の煉瓦。ボギーのbricklayingボディ
発熱体の容易な取付けのための発熱体の設置スロットを持っている。
影響を与えられた部品および体重負荷区域は重いタイプ最高と特にbricked
アルミニウム耐火れんが。また処理し難いライニングの拡張のために残っている自由空間がある
熱された場合。
炉の底板は30mmの総厚さのCrMnNの文書から成っている。
底板は950℃の最高温度に抵抗する。
シーリング:炉のドア間のシールはおよび炉のボディおよびボギーより重要である。
炉のドアと炉ボディ間のシールはばねの圧縮の構造を採用する。
ボギーと炉ボディ間のシールは特別型の煉瓦および繊維のシールである
綿のブロック。
2.5発熱体
発熱体:0Cr25AL5抵抗の螺線形形の合金の抵抗のストリップはある
5つの側面、2つの側面、背部壁、炉のドアおよびボギー底に取付けられる。
抵抗のストリップは特別な型を通して作り出され、に取付けられている
磁器の釘による炉壁。そして繊維の壁間に磁器のガスケットがある
そして短絡を避ける抵抗のストリップ。1つの熱する地帯がある。すべての鉛
コンダクター棒はφ16 0Cr25AL5材料から成っている。
2.6電気制御システム
温度調整:炉は制御するために理性的な温度調節器を採用する
理想的なPID変数を計算する自己同調機能がある温度
そして一定温度を達成しなさい。温度調節器に機能がのある
過熱警報および熱カップルの破損保護。
卸し売り車のbottmの炉に制御のための1つの温度調整の地帯がある
温度と車両移動間の連結。各地帯はと置かれる
過熱警報。熱するループは二重方向SCRを採用する
制動機制御。力は時間の比例した正規の方法で調整される。
制御作動システムはラジエーターと完全な1つを誘発する大き力である
そして空冷システム。また空気スイッチがある。熱するループは装備されている
電流計を使って、電圧計、発熱体のオンオフの表示器、連結の保護パワーで、
そして安全な埋まっている手段。
動き制御:制御システムの主制御ドアのup-downの動き、
ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある
操作の安全を保障するためにつながれる。
2.7熱気の循環システム:
それは炉の2つの軸流れファンで主に構成される。によって出る熱
発熱体は循環ファンによって有効な仕事域に均等に吹く
風ガイド版を通して。空気ガイド版は1Cr18Ni9およびファンのなされる
そしてシャフトは1Cr18Ni9Tiから成っている。軸受けの正常な使用を保障するため、
冷却方法は空冷である。
3.Main技術的な変数
| いいえ。 | 項目 | 技術的な変数 |
| 1 | 評価される力 | 調節可能な65KW+5% （1-100%） |
| 2 | 電源 | 380V、3P、50Hz |
| 3 | 評価される温度 |
650℃ （正常な働く温度:550℃） |
| 4 | 空の炉の温度の上昇の速度 | 600℃までの≤1h熱 |
| 5 | 管制圏 | 1つの地帯 |
| 6 | 有効な働くサイズ | 1350×1000×700mm （L×W×H） |
| 7 | 全面的なサイズ |
2000×1860×2100mm （L×W×H） ボギー中必要な長さはおよび外側の動きに5000mmである。 |
| 8 | 発熱体の関係 | Y |
| 9 | 温度の均等性 | ±5℃ |
| 10 | 温度の測定の正確さ | ±1℃ |
| 11 | 空の炉のパワー消費量 | ≤18% |
| 12 | 温度調整方法 |
SCRのPIDの調整装置; 485通信用インタフェースが付いているHuibangの温度調節器; 輸出、screenshotsおよび終わる温度警報履歴データ、貯蔵プロセス、Uディスク記録できる10.1インチのタッチ画面、; ペーパー レコーダー。 |
| 13 | 炉の表面温度の上昇 | <35℃ |
| 14 | 発熱体 | 0Cr25AL5 （ストリップ） |
| 15 | ボギー表面の版 | CrMnNの耐熱性鋼鉄、厚い30mm |
| 16 | 船舶搭載方式 | 次にボギーおよび炉にボギー移動で荷を積まれるプロダクト |
| 17 | 炉ライニング | 標準的な処理し難い繊維 |
| 18 | 炉のドアの入り口方法 | 0.5tonばねまでに密封される電気起重機のup-down |
| 19 | ボギー移動方法 | 1.5KW cycloidalピン ギヤ速度減力剤によって |
| 20 | 循環ファン | 1.1KW空冷の軸流れファン、2sets |
