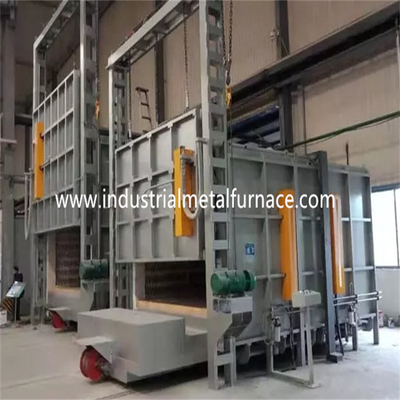

1つの地帯の電気ボギー炉車の最下の炉、熱処理の炉2000×1000×1000mm

2000×1000×1000mmの電気ボギー炉炉、車の最下の炉

1. 適用

電気ボギー炉炉は主にのために使用される

高マンガン鋼鉄、クロム鋼鉄および他の金属部分の熱処理。

2.Structural導入

ボギー炉炉の製造業者は主にで構成される

炉のボディ、ライニング、炉のドアおよびドアの圧縮システム、

ボギー、発熱体、油圧傾くシステムおよび温度調整システム。

2.1の炉ボディ

ボギー炉炉の価格ボディ鉄骨構造は8-10#からなされる

部門別の鋼鉄および≥3mmの鋼板。側面の柱および背部柱はある

部門別の鋼鉄から作り、部門別の鋼鉄bracingsと補強される。

炉の外的な壁はプライマーの2つの層、および2と塗られる

コーティングのペンキの層。炉の主要部分は耐熱性と塗られる

ペンキ。炉のドアは鋼鉄16mmチャネルおよび6mmの鋼板から成っている。

並ぶ2.2

卸し売りボギー炉炉ボディは全繊維システムと造られる。

使用されるライニング材料は質の修理される高いアルミナの耐火物繊維である

円形の鋼鉄部品。アルミニウム繊維はブロックに前もって圧縮される

（圧縮の重力:次に≥230Kg/m3）および炉ボディに固定

円形のステンレス鋼の部品。この処理し難い線構造に利点がある

低熱伝導性、強い耐衝撃性容量およびanti-erosionの。

ライニングに350mmの総厚さがある。ケイ酸塩 アルミニウム繊維は抵抗する

1360℃の最高温度。円形の鋼鉄固定の部品はなされる

304ステンレス鋼の。

2.3の炉のドアおよびドアのup-downシステム

販売のドアのための車の最下の炉は全繊維のライニングおよび鋼鉄で構成される

構造の包装。戸枠は部門別10mmの鋼板および8#から成っている

鋼鉄。ドアはそれと高いアルミナ処理し難い繊維のブロックと同じ造られる

炉ボディのため。炉の全面的な構造は形を維持する

熱されている間。ドアの端は10mmの鋼板から保障するために成っている

ドアの強さ。

ドアの方法の運転:炉のドアは電気持ち上がるメカニズムである。

そしてそれはばねまでに密封される。

柔らかい接触のシーリング構造は炉のドアの間で整理される

炉ライニング。炉のドアのまわりの繊維のシーリング ブロックは突出る

炉のドアのライニングから。炉の戸枠は厚いが装備されている

鋼板。炉のドアが閉鎖しているとき、手車輪はに使用される

密封繊維のブロックをと連絡させる十分に炉のドアを圧縮しなさい

鋼板およびそれを密封するため。炉のドアと鋼鉄間のギャップ

炉の戸枠の版は滑らかな動きをの保障する50mmである

開閉する場合の炉のドア。上記の方法は簡単である、

実用的、信頼できる維持すること容易。

2.4ボギー

圧力容器のためのボギー炉炉はボギー フレームで構成される、

車輪、処理し難いbricklayingボディ、Cr25Ni20耐熱性ボギー面板、

発熱体およびボギー駆動装置。

ボギー構造:ボギー フレームは鋼鉄12#ビームおよび10mmからなされる

版。ボギーは満載で変形なしで長い間働くことができる。

車輪:車輪はZG55#の鋼鉄鋳造からなされる。伝達

シャフトは45#鋼鉄からなされ、それは扱われる熱-である。伝達

軸受けは重量に耐えることを耐える重いタイプ柱である。ある

合計2組の車輪、および各車輪は直径240mmである。

bricklayingボディ:ボギーは高いアルミナの組合せと造られる

耐火れんが、軽い耐火れんがおよび熱保存の煉瓦。

ボギーのbricklayingボディに容易のための発熱体の設置スロットがある

発熱体の取付け。影響を与えられた部品および体重負荷

区域は重いタイプ高いアルミニウム耐火れんがと特にbricked。

熱されたときまた処理し難いライニングの拡張のために残っている自由空間がある。

ボギー面板:30mmの厚いCr25Ni20耐熱性鋼鉄投げる部品との

働くtemperature≤1200℃。それはスケールが暖房に落ちることを防ぐことができる

短絡を形作る要素は細長い穴がつく。

ボギー移動メカニズム:ボギーにself-moving方法がある。

ギヤを減らすことは動くためにボギー車輪を運転する。ボギー動きは滑らかである

そして安定した。

炉のドア、炉ボディおよびボギーの中のシーリング:その間密封

炉のドアおよび炉ボディは押し棒の圧縮によってある

メカニズム。ボギーと炉ボディ間のシーリングはある

異常形の煉瓦および繊維のブロック。ドアが閉鎖しているとき、ある

炉のドアと堅く連絡するアルミニウム繊維による第2シーリング。

2.5発熱体

発熱体:0Cr27AL7Mo2抵抗は形の合金を波形を付ける

抵抗のストリップは2つの側面、背部壁、炉のドアおよびボギーに取付けられる

底。抵抗のストリップは特別な型を通して作り出され、ある

磁器の釘によって炉壁に取付けられている。そして磁器のガスケットがある

短絡を避ける繊維の壁と抵抗のストリップ間。ある

1つの熱する地帯。すべての鉛のコンダクター棒はφ16 0Cr25AL5材料から成っている。

2.6油圧傾くシステム

電気ボギー炉炉に油圧によって実現される機能を傾けることがある

システム。油圧油圧場所がボギーの前部は装備されている。

2本のオイル シリンダーはボギーの下で装備されている。傾く機能は遂行される

特別な油圧装置によって。炉ボディは安全装置によって取付けられている、

転覆することを避けることができるかどれが。

2.7電気制御システム

温度調整:炉は理性的な常州Huibangを採用する

自己同調機能がある温度を制御する温度調節器

理想的なPID変数を計算し、一定温度を達成するため。

温度調節器に過熱警報および上昇温暖気流の機能がある

カップルの破損保護。

炉に連結をその間制御するための1つの温度調整の地帯がある

温度および車両移動。各地帯は温度過昇と置かれる

警報。熱するループは二重方向SCRおよび制動機制御を採用する。

力は時間の比例した正規の方法で調整される。

各々の熱する地帯は開始および停止のために独立制御。そしてある

また利用できる手動および自動制御モード。

制御作動システムはaと完全な1つを誘発する大き力である

ラジエーターおよび空冷システム。また空気スイッチがある。熱するループ

電流計、電圧計、発熱体のオンオフの表示器が、パワーで装備されている

連結の保護および安全な埋まっている手段。

動き制御:制御システムの主制御ドアのup-downの動き、

ドアの圧縮およびドアの内部の動き。動きは必ずしもまたある

操作の安全を保障するためにつながれる。
