アルミニウム製錬のための電気プールのタイプ保有物の炉
1.Application
電気プールのタイプ保有物の炉は熱のために主に使用される
非鉄金属の解決の保存。
構造導入
プールのタイプ保有物の炉は次の3部品から成っている:
炉ボディ、発熱体および電気制御システム。

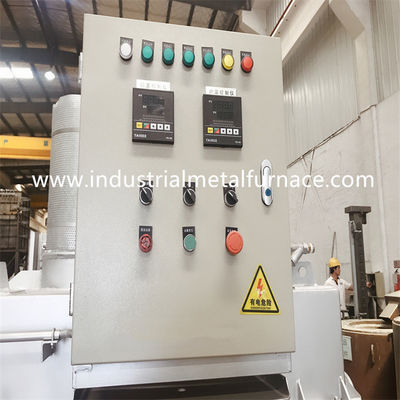

電気制御箱の上部は制御回路である。より低いの
部分は電力回路である。

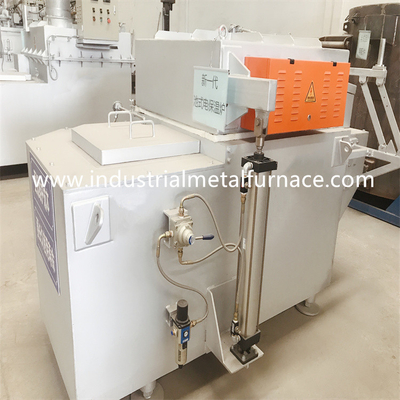

炉ボディは充満穴、保有物の部屋で構成される、
排出穴および炉カバー。充満穴、排出穴
そして部屋を握ってcastableある84ACXによって全体としてcasted
同盟ミネラル プロダクトによって作り出される。（耐圧強度は140MPAである
温度が110℃に達する時。ライン率はある0.1%）この種類の
castableアルミニウム焦げ付き防止の利点を、高力、容易持っている
きれいで、長い耐用年数。炉カバーは処理し難い繊維を採用する
よい熱保存の性能があるJanpneseのブランドの綿
そして容易な維持。
電気制御システムは理性的ののPID制御を採用する
温度調節器および力の調整装置。温度
制御正確さは±3℃である。ダイ カストのための把握炉また
過熱警報を持っている。
バイヤーが準備する電源:
電源:3-phase 5ワイヤー、380V±10%、50Hz±3 Hz;
制御力:220V±10%、50Hz±3 Hz。
2.Technical変数
| 技術的な変数 | 単位 | モデル |
| WDL-BCD-1500 | ||
| 評価される力 | KW | 27 |
| 評価される電圧 | V | 380 |
| 関係方法 | Y | |
| 最高温度 | ℃ | 850 |
| 働く温度 | ℃ | 0-800 |
| 炉の表面温度 | ℃ | <30℃+の室温 |
| 頻度 | HZ | 50 |
| 段階 | 3 | |
| 空の炉のための温度の上昇時間 | h | ≤3 |
| プール容量 | Kg | 1500 |
| 炉の重量 | kg | 5500 |
3.Heatingシステムおよび電気制御システム
3.1.Heatingシステム
）熱する部品ケイ素の炭化物の棒（合計の6部分）
制御システム:温度調節器（台湾の2部分から輸入される）、
電子力の調整装置、接触器、リレー。
部品を感じる温度:熱カップリング（2つは繋ぎ合せる、
炉の大気の温度および別のものをのための測定するための1
溶解したアルミニウム温度を測定する）
3.2.Electrical制御システム（PID制御）
サイリスタは電気制御の主制御の部品である
システム。出力電流はの変更を通して制御される
サイリスタの伝導の角度。電気アルミニウム把握炉
高度の位相制御および発砲回路を伝導を制御するために用いる
サイリスタの角度。温度調節器にさまざまな保護がある
機能。アルミニウム製錬炉の温度がに上がる時
上限か流れは欠陥が異常な原因、コントローラーできるである
自動的にパルス出力機構を停止し、電源を停止しなさい。
3.3. 主要な技術的な変数
a) 定常電圧:380V 3段階50Hz;
b) 制御方式:正規か自動手動電位差計
0-5VDCの制御信号;
c) 柔らかい起動機能:移動は0.5の後で二番目に始まった;
d) 温度調整の正確さ:±5℃ （標準的な働く条件の下で）
3.4.main電装品
a) 制御キャビネット、1部分;
b) 温度調節器、台湾の起源、2部分（1つのコントローラー
PIDの規則を使って）。
c) 力の調整装置、セット1;
d) 低電圧の電装品、セット1;
e) 熱カップリング、2部分（溶解したの測定する部分
アルミニウム温度は保護包装の管でおおわれる）;
