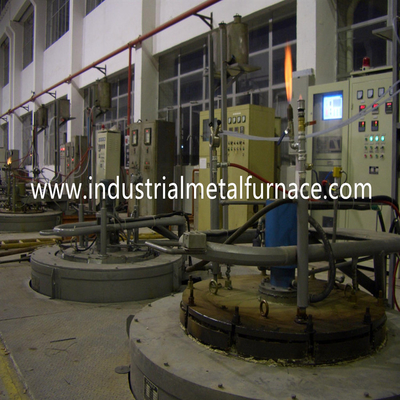

ピットのタイプ浸炭の熱処理の炉
電気抵抗の熱処理ピットのタイプ浸炭炉
1. 適用
ガスの浸炭炉は新型省エネの循環熱処理の炉である。
それは鋼鉄機械部品、自動車部品のガス浸炭の熱処理のために使用される。
その最高の働く温度は1050℃であり、炉はステンレス製1つが装備されている
鋼鉄はタンクをおおう。部品はバスケットで最初に荷を積まれ、にそれから入れられてタンクをおおいなさい。
大気は流れメートルおよび滴る管を通ってタイプ滴りにある。
ファンは炉カバーに炉の中の空気の循環を強制するために取付けられる。
ピットのタイプ熱処理の炉はいろいろな種類の小-中型の部品および長いシャフトのために適している
、および950℃よりより少なく酸化暖房無し浸炭、高温アニーリング浸炭窒化する
そして他の熱処理プロセス。それに強いシーリング、高温の利点がある
均等性、よい省エネおよび容易な操作。
2. 技術的な変数:
| いいえ。 | 項目 | 技術的な変数 | |
| 1 | 評価される力 | 90KW±10% （調節可能） | |
| 2 | 電源 | 380V、3P、50Hz | |
| 3 | 評価される温度 | 1050℃ | |
| 4 | 温度調整の地帯 | 1地帯 | |
| 5 | 働くサイズ | 直径 | 850mm |
| 深さ | 1300mm | ||
| 6 | 温度の均等性 | ±5℃ | |
| 7 | 温度調整の正確さ | ±1℃ | |
| 8 | 炉カバー持ち上がる方法 | 電気に持ち上がること | |
| 9 | 処理し難いライニング | 全繊維の構造 | |
| 10 | 加熱法 | 4つの側面の熱すること | |
| 11 | 温度調整方法 | PID制御、SHIMAXの温度調節器;ペーパーレスのレコーダー | |
| 12 | 浸炭の制御方式 | 自動カーボン潜在的なコントローラー | |
| 13 | 循環ファン | 2.2KW水冷モーター、φ400mmは鋼鉄ベーン（送風容量を投げた:4800m3/h;空気圧:1500Pa;回転の速度:1400r/min） | |
3. 構造の紹介
このピットのタイプ浸炭炉は炉ボディ、炉ライニング、炉カバー持ち上がることで構成される
メカニズム、ファン、発熱体は、タンク、電気制御システムおよびカーボン潜在性制御をおおう
システム。
炉ボディ:浸炭炉の貝のフレームは4-12mmから製造される
鋼板および12#部門別の鋼鉄。
全体の鉄骨構造によい出現がある。炉の外的な壁は塗られる
プライマーの2つの層、およびコーティングのペンキの2つの層を使って。炉の主要部分は塗られる
耐熱性ペンキを使って。
ライニング:ピットのタイプ炉は全繊維の構造である。それに低熱伝導性の利点がある、
強い耐衝撃性容量およびanti-erosion。繊維のブロックは円形のステンレス鋼によって固定される
部品。この処理し難い線構造に低熱伝導性、強い耐衝撃性の利点がある
容量およびanti-erosion。ケイ酸塩 アルミニウム繊維は1200℃の最高温度に抵抗する。
処理し難い繊維は山東から供給される。総ライニング厚さは350mmである。炉
ライニングは処理し難い層および50mm熱絶縁材の層として300mmのケイ酸塩 アルミニウム繊維のブロックを採用する。
炉カバー:カバーは#30mm A3の鋼板からなされる。の熱保存箱
カバーはCrMnNの耐熱性鋳造からなされ、アルミニウム繊維で満ちている。熱
処置の炉カバーはタンクを二重密封されるまたwater-cooledおおい。炉
カバーはwater-coolingのシーリング ファン、3穴のdripperおよび排気管が装備されている。滴りで
量の浸炭の化学薬品はdripperによって制御される。浸炭の化学薬品はある
高温の下で浸炭の大気になるために蒸発させる。中圧力
圧力調整器によって調整される。炉カバーはまた試し管によって維持される、
カーボン潜在的なコントローラーおよび二酸化炭素の検光子の容易な取付けのためのガスの入口の穴およびガスの出口の穴。
発熱体:0Cr21AL6Nb炉の壁に取付けられる螺線形型の抵抗ベルト。
抵抗ベルトは特別な型によって生産の損傷を保障しないためになされる。
抵抗ベルトは磁器の釘によって壁に固定される。磁器の釘およびガスケットはある
高温焼結プロセスで鋼玉石材料の作られる。炉に1がある
温度調整の地帯。
ファン:炉カバーに取付けられている。インペラーは310S anti-erosion熱からなされる
抵抗力があるステンレス鋼のベーン。ファンおよびシャフトは組合せのタイプで、water-cooledである。
タンクをおおいなさい:10mm厚いSUS310S （0Cr25Ni20）の耐熱性鋼板。タンクをおおいなさい
そして炉カバーはアスベストスの根によって密封される。密封リングはwater-cooled耐用年数を保障するためにである。
炉カバー持ち上がるメカニズム:炉カバーのup-downの動きはある
電気ねじメカニズム。up-downシャフトで損傷を防ぐ2つの限界スイッチがある。

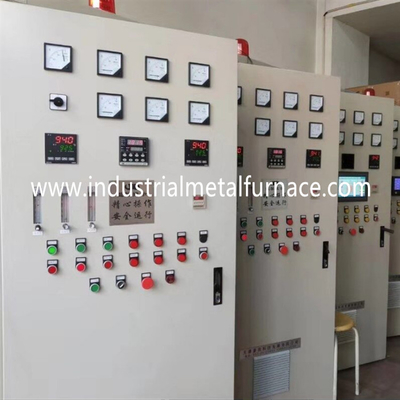

電気制御システム
温度調整:電気抵抗の炉の温度は制御される
日本PIDの規則の理性的な温度調節器。それは理想的なPIDを計算できる
変数は、ほしかったtempeatureの均等性および安定性を達成し。
4. 供給の規模
| いいえ | 名前 | 量 | ノート |
| 1 | 炉ボディ | 1セット | |
| 2 | 発熱体 | 1セット | |
| 3 | 炉カバー持ち上がるメカニズム | 1セット | |
| 4 | 循環ファン | 1セット | |
| 5 | 温度調整システム | 1set | |
| 6 | 制御キャビネット | 1セット | |
| 7 | SHIMAXの温度調節器 | 1セット | |
| 8 | SCR | 3部分 | |
| 9 | タンクをおおいなさい | 1セット | 1set水冷ファンを含んで |
| 10 | 償いワイヤー | 30メートル | |
| 11 | 熱カップル | 2部分 | Kのタイプ |
| 12 | 他の部品 | 1セット | 接触器、空気スイッチ、ampmeter、電圧計、thermorelay、スイッチ、等 |
| 13 | カーボン制御システム | 1セット | |
| 14 | 電気図表 | 1セット | |
| 15 | 操作の使用説明書 | 1セット |
5. カーボンPotentalの制御システム
5.1主要な性能の索引
5.1.1の炉の温度の均等性:≤±5℃ （有効な仕事域）
5.1.2一定温度:≤±1℃ （器械の制御正確さ）
5.1.3の温度調整方法:PID力の規則;
5.1.4カーボン潜在的な均等性:≤±0.05%CP;
5.1.5カーボン潜在的な安定性:≤±0.02%CP;
5.1.6の炭化物の均等性の等級:≤±1等級;
5.1.7有効な場合の深さの許容:場合depth≤1mmのための≤±0.1mm;±5%
場合の深さのため:≥1mm;（同じ浴室材料）;
5.1.8カーボン潜在性の制御方式:プロパンおよびPIDの規則のための酸素の調査;
5.2機能
5.2.1温度調整:温度調整システムは日本に基づいている
温度調節器。温度システムに高温制御がある
正確さおよび安定性が高いの。その温度調整の正確さは±1℃である。

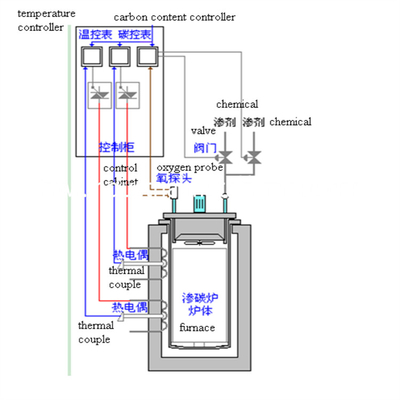

5.2.2の大気カーボンpotentialk制御:カーボン潜在性の制御システム

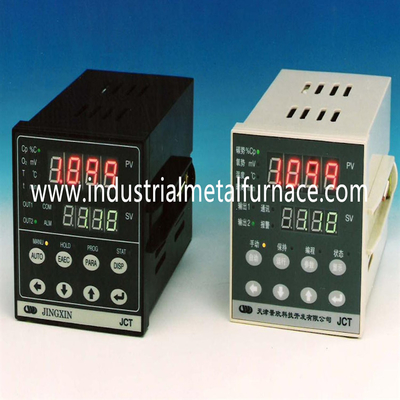

反熱衝撃の酸素の調査、JCT1カーボン潜在的なコントローラーを、輸入される採用し
カーボン潜在性を制御する電磁弁。
JCT1カーボン潜在的なコントローラーに10年間以上の分野の経験ある。
潜在的なコントローラーはvairous適用のために適切である。それに最高がある
制御正確さおよび反inteference能力は国際的なレベルに達した。
潜在的なコントローラーは100つのプロセスを救える。酸素の調査はまた置かれる
カーボン・ディポジットの焼却装置を使って。
