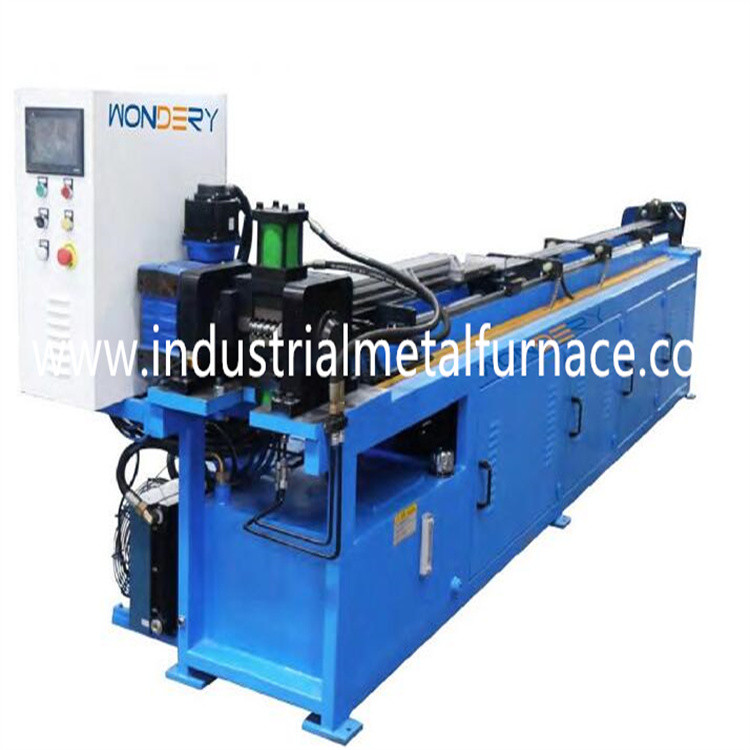

良質の半自動ヘアピン管の曲がる機械
1.Application
ヘアピン ベンダー機械はHVACの必要な装置の1つである
生産ライン。私達に高速のようなフル レンジHVAC装置がある
ひれの出版物は、進歩的なひれ、サーボ タイプ管の拡大機械、半死ぬ
自動およびフル オートのヘアピン ベンダー、等。自動これ半
ヘアピン曲がる機械に与えるマニュアルの機能servoがある
置き、サーボに曲がり、そしてサーボに荷を下す。ヘアピン長さ
範囲200-3000mm。管の直径は7mm-16mmから及ぶ。
生産の効率は周期ごとの2-5pcsである場合もある。
2。技術的な変数:
| 管の直径 | O.D. 9.52/12.7mm |
| ヘアピン長さ | 200-3000mm |
| 働き効率 | 9.52 *2 + 12.7 * 2つの管/周期 |
| 正常な電圧 | 380V、3P、50Hz |
2.1構造の特性:
2.1.1コンパクト デザイン、運転する、サーボ モーター操作入るマニュアル
oのための手動か自動モード
ption
2.1.2自動操作モードのプロセスはマニュアルによって物質的な供給行う
→mouldの用具のclamping→オイルの噴霧の→の曲がる→の心棒の→
家の→の曲がる用具の家の荷を下す→の荷を下すクランプ緩い→
2.2ヘアピン足の相違長さに0.5mm以下
2.3明らかな衝突することの異常な「隆起」、波形他のどちらの
不足。長円8%以下
2.4くねり区域の円形の許容 <>
2.5 2本のまっすぐな足のための平行許容≤3%;
2.6連続した、滑らかに作動する。
3。機械のパフォーマンス パラメータ:
3.1. 働き効率:例として1メートルを取る周期ごとの12秒。
空気の空気消費3.5のcfm
3.2. 冷却される空気
4.Lubricationシステム
オイルを可能にする制御そして電磁弁による潤滑穴を用いる拡大の棒
あらゆる配置の秒吹きかけなさい（注入の時間は調節することができる）
5。装置の部品
| いいえ。 | 項目 | ブランド |
| 1 | PLC | 三菱ブランド |
| 2 | サーボ モーター | 三菱ブランド |
| 3 | サーボ運転者 | 三菱ブランド |
| 4 | HMI | 三菱ブランド |
| 5 | 油圧弁 | Yukenのブランド |
| 6 | 空気システム | Airtac |
| 7 | 球ねじ | ABBAのブランド |
| 8 | 電装品 | シュナイダー |
| 注:上記の構成は同等のレベルのブランドに構成供給による顧客に気づかないで変えることができる。 | ||
6。予備品
| いいえ。 | 項目 | 注目 |
| 1 | 曲がる心棒 | 4 PC各サイズ |
| 2 | 心棒の連接棒 | 4 PC各サイズ |
| 3 | ストリッパーの管だけ（ないアセンブリ） | 2 PC各サイズ |
| 4 | センサーの限界スイッチ | 2 PC |
| 5 | 曲がるオイルのホース | 2 PC |
